双万向节铰接传动组件装配结构

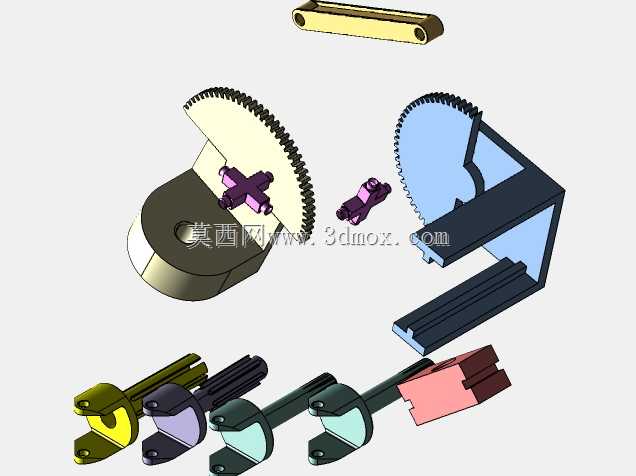

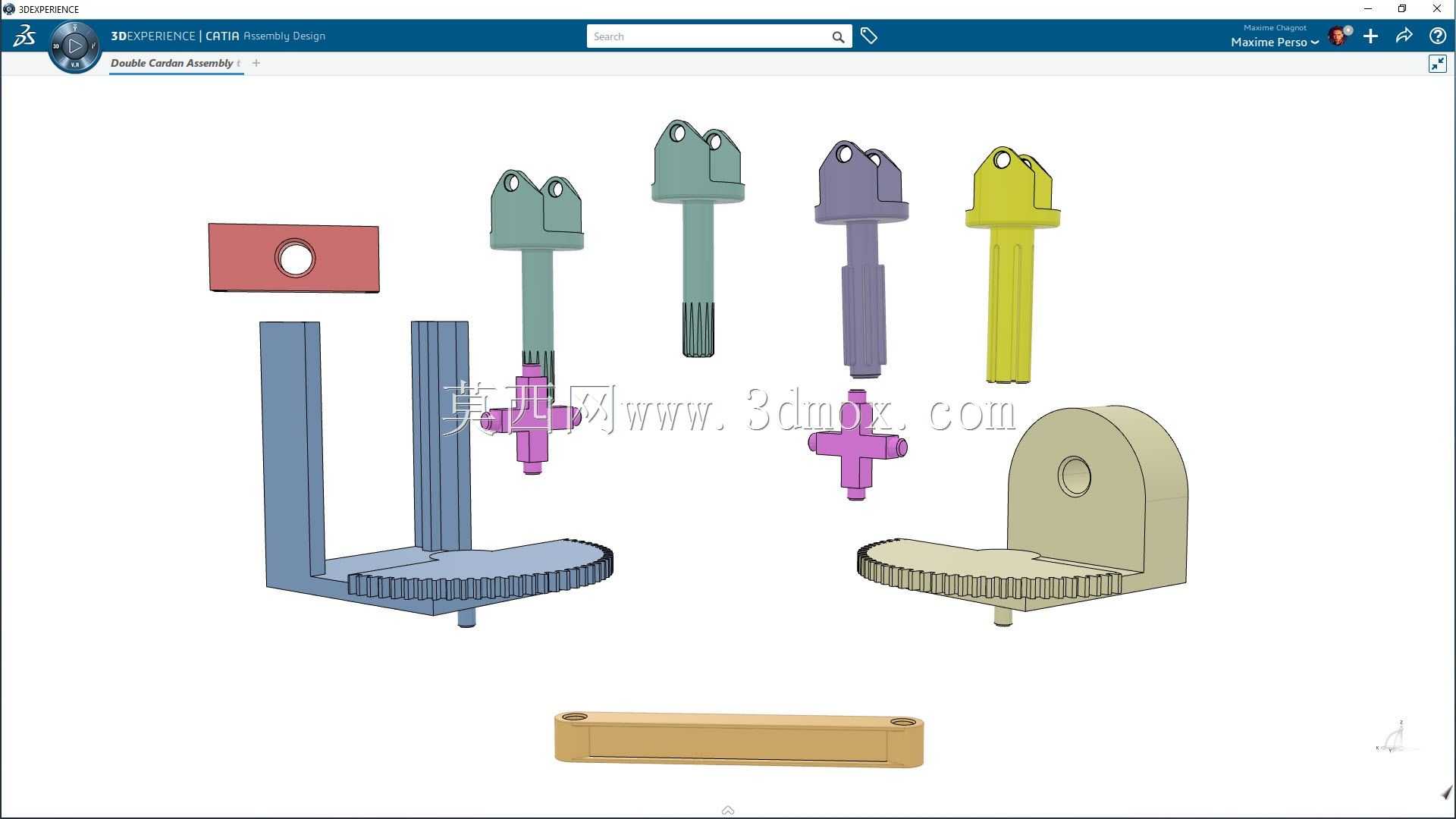

　　这套双万向节铰接传动组件，核心作用是在两根轴线存在空间夹角、且工作过程中夹角会发生动态偏移的传动轴之间，持续稳定传递旋转扭矩，常见于多自由度工装夹具的角度调节传动链、小型自动化设备的变向动力输出端、轻工机械的铰接位动力传递场景，能在两轴不同心的工况下避免传动卡滞，抵消安装位的形位公差带来的附加载荷。从结构拆分来看，整套组件包含左右两组对称布置的扇形齿铰接支座、不同长度规格的花键接柱、十字铰接块、端部限位板、轴向定位条几类零件，设计时优先考虑了不同安装间距的适配性，提供了四种长度规格的接柱可选，可覆盖30mm到120mm区间的轴间距安装需求，不需要额外加工转接件就能完成不同工位的传动适配。

　　设计思路上没有采用传统一体式万向节的封闭外壳结构，而是做了外露式的铰接传动布局，一方面是方便日常运维时直接观察铰接位的磨损情况，及时清理传动过程中带入的碎屑，另一方面外露的齿轮啮合位可以直接加注润滑脂，不需要拆解外壳就能完成维护，适配车间多粉尘的作业环境。扇形齿支座的底部做了圆弧齿廓，和基座上的齿段啮合时，能实现支座沿圆弧轨迹的角度偏转，偏转角度范围覆盖正负45度，足够应对大多数需要变向传动的工位角度调节需求，支座上的铰接孔做了H7级公差配合，和十字铰接块的轴颈配合间隙控制在0.02mm以内，既保证转动灵活，又不会因为间隙过大产生传动回差，影响动力传递的精度。接柱部分做了两种端部结构，一种是带双吊耳的铰接端，

　　直接和十字块配合完成万向角度补偿，另一端是外花键结构，可直接插入配套的花键套内实现扭矩传递，花键采用矩形齿设计，相比渐开线花键加工难度更低，对小型设备的传动载荷来说强度完全足够，接柱的杆身做了等直径设计，没有多余的凸台结构，安装时可以直接从支座的铰接孔侧面穿入，不需要额外的拆装空间，适合安装位紧凑的设备内部布局。安装边界方面，整套组件完全装配完成后，横向最大占用宽度为180mm，扇形支座的最大偏转高度为95mm，底部安装面到铰接中心的高度为42mm，安装时只需要在基座上对应两个扇形齿的回转中心位置加工定位销孔，再配合端部的限位板完成轴向固定即可，不需要做复杂的安装基面加工，限位板上的长圆孔设计可以补偿10mm以内的安装位置误差，

　　降低安装时的对位难度。十字铰接块作为核心的角度补偿零件，四个轴颈的垂直度公差控制在0.01mm以内，避免转动时出现卡滞，轴颈表面做了硬化处理，表面硬度达到HRC45以上，能承受长期反复转动带来的磨损，延长整套组件的使用寿命。轴向定位条安装在两个扇形支座的下方，和支座底部的平面配合，限制支座偏转时的轴向窜动，定位条上的沉头孔可以直接用内六角螺丝固定在基座上，安装后不会突出零件表面，避免和其他运动部件产生干涉。实际应用中，这套组件可以直接替换小型设备上原有刚性联轴器的位置，当设备的动力输出轴和执行端轴存在安装角度偏差，或是工作过程中执行端需要摆动调整角度时，这套双万向节结构可以持续传递扭矩，不会因为轴的角度变化出现传动中断，也不会因为刚性连接产生额外的弯曲应力，损坏动力端的轴承或是执行端的零件。在传动效率上，因为采用了滚动摩擦的铰接配合和齿轮啮合结构，整套组件的传动效率能达到95%以上，动力传递过程中的损耗很小，适合小型伺服电机驱动的精密传动场景，不会因为传动损耗导致电机输出扭矩不足。设计时还考虑了不同工况的适配性，所有零件的壁厚都做了均匀化处理，最小壁厚不小于2mm，既满足结构强度要求，也适合采用常规的机加工或是3D打印方式制作，打样验证时不需要特殊的加工工艺，能快速完成样件制作和装配测试。
