参数化生成式彩色堆叠几何块结构

　　这类生成式堆叠几何结构，最早在工业设计的概念验证环节被广泛应用，很多人会误以为它只是视觉展示用的造型，实际上在工装夹具的柔性支撑阵列、物料分拣的缓存定位台、甚至是增材制造的工艺验证样件领域，都能看到这类结构的实际落地场景。从结构设计的逻辑来看，它不是简单的方块随机堆砌，每一个立块的高度、截面尺寸、排布密度都经过参数化逻辑的约束：相邻块体的间隙控制在2mm到5mm之间，既保证了整体阵列的视觉连续性，又预留了足够的形变余量，当作为柔性支撑面使用时，不同高度的块体可以自适应贴合被支撑工件的不规则曲面，不需要额外定制仿形工装，在多品种小批量的机加工工位上，这类结构能把工装换型的时间压缩七成以上。

　　设计过程中首先要确定整体的安装边界，整个阵列的基座是标准的200mm×200mm方形安装面，四个角预留了M6的沉头安装孔，可以直接固定在标准铝型材工作台或者机床T型槽台面上，不需要额外加工转接板。块体的高度从10mm到65mm呈梯度变化，最高的块体集中在阵列中心区域，向四周逐步降低，形成类似缓坡的曲面轮廓，这种高度分布不是随机生成的，而是通过场函数约束的：中心区域的块体密度更高，单块截面尺寸控制在15mm×15mm，边缘区域的块体截面放大到25mm×25mm，既保证了中心支撑区域的贴合精度，又让边缘结构有足够的结构强度，避免搬运或者受侧向力的时候出现块体断裂的问题。

　　从功能特性上看，这类结构区别于传统的机加工整体式支撑，它的每一个块体都是独立的受力单元，当上方放置异形工件时，接触到工件表面的块体承受下压力，未接触的块体保持原有高度，自动形成和工件表面完全匹配的支撑轮廓，不需要人工调整支撑点位置，在3D打印的工件后处理支撑、焊接工位的工件定位、异形零件的检测装夹环节，这种自适应的特性可以大幅降低工装的定制成本。很多结构工程师在做生成式设计的练习时，也会用这类结构作为入门案例，因为它可以把参数化设计的核心逻辑——通过变量约束驱动几何形态——完整展现出来：调整高度场的函数参数，就能快速生成不同轮廓的堆叠阵列，不需要逐个绘制每一个块体的草图，修改整体尺寸的时候只需要调整基座参数，所有块体的位置和尺寸都会自动更新，设计效率比传统的逐个建模方式高很多。

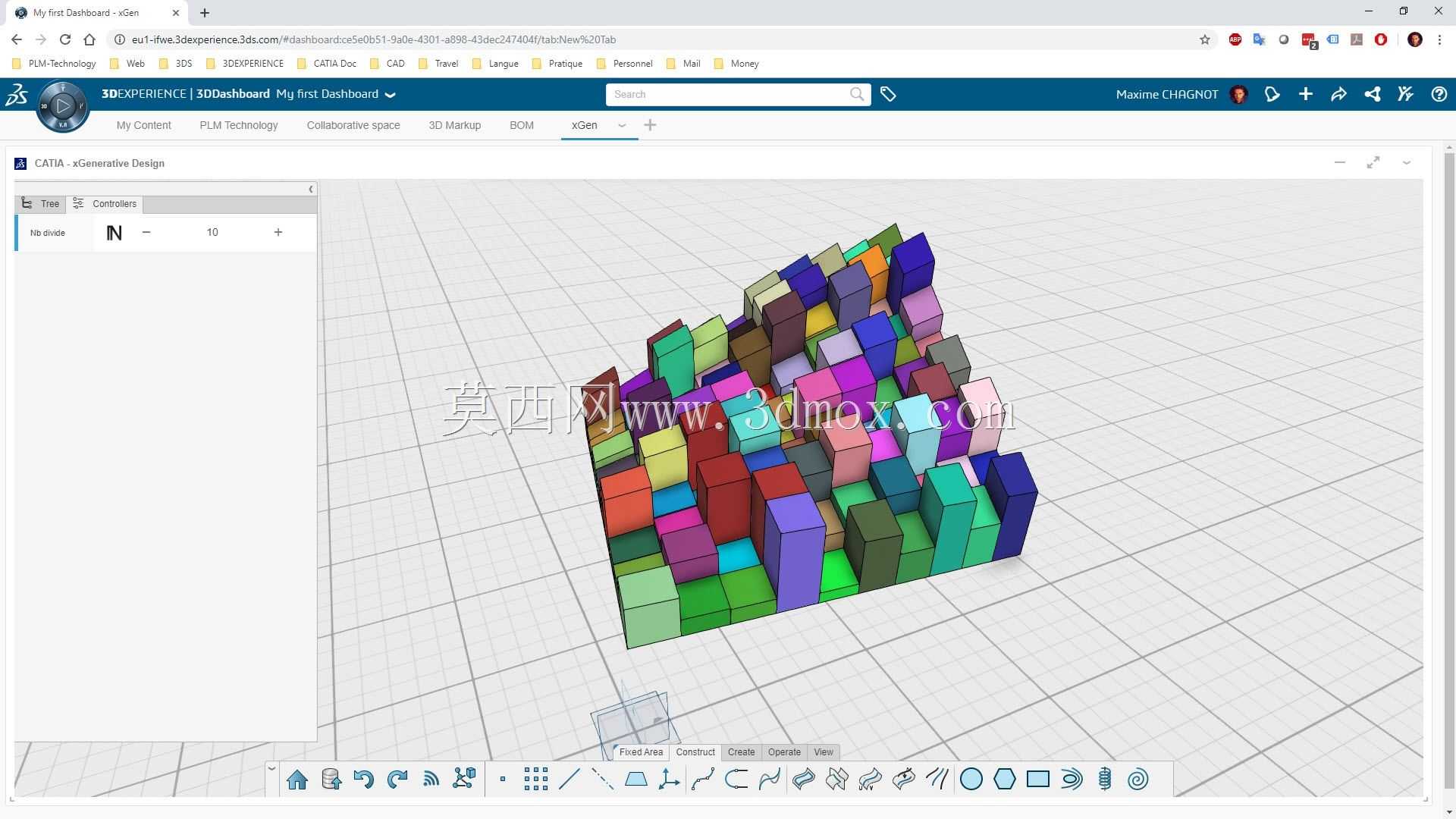

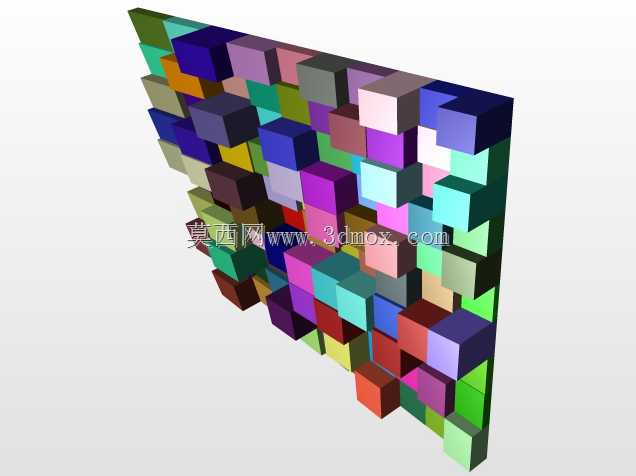

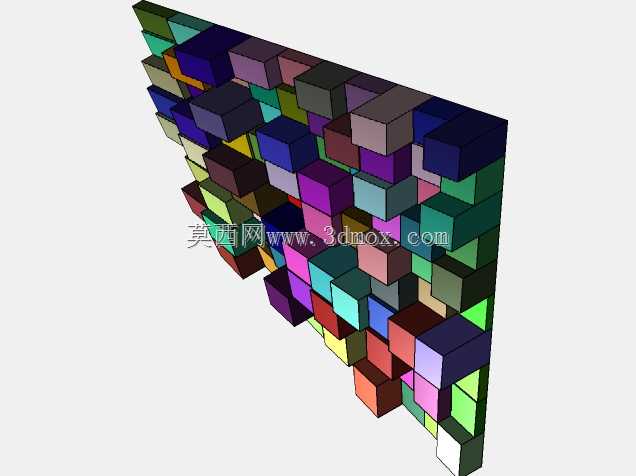

　　实际落地的时候还要考虑块体之间的连接方式，图中展示的是一体化打印的结构版本，块体和基座是一体成型的，适合小尺寸的验证场景，如果是大尺寸的工业应用场景，会把每个块体做成独立的带弹簧复位的柱塞结构，安装在带网格孔的安装板上，承重能力可以从一体化结构的5kg提升到50kg以上，满足金属工件的支撑需求。设计的时候还要注意块体的拔模角度，虽然是直立结构，但如果采用注塑或者3D打印工艺制作，每个块体的侧面要留0.5度的拔模斜度，避免成型过程中出现粘模或者层间错位的问题，块体的顶部做R1的圆角处理，避免划伤工件表面，也能减少应力集中，提升块体的抗冲击能力。

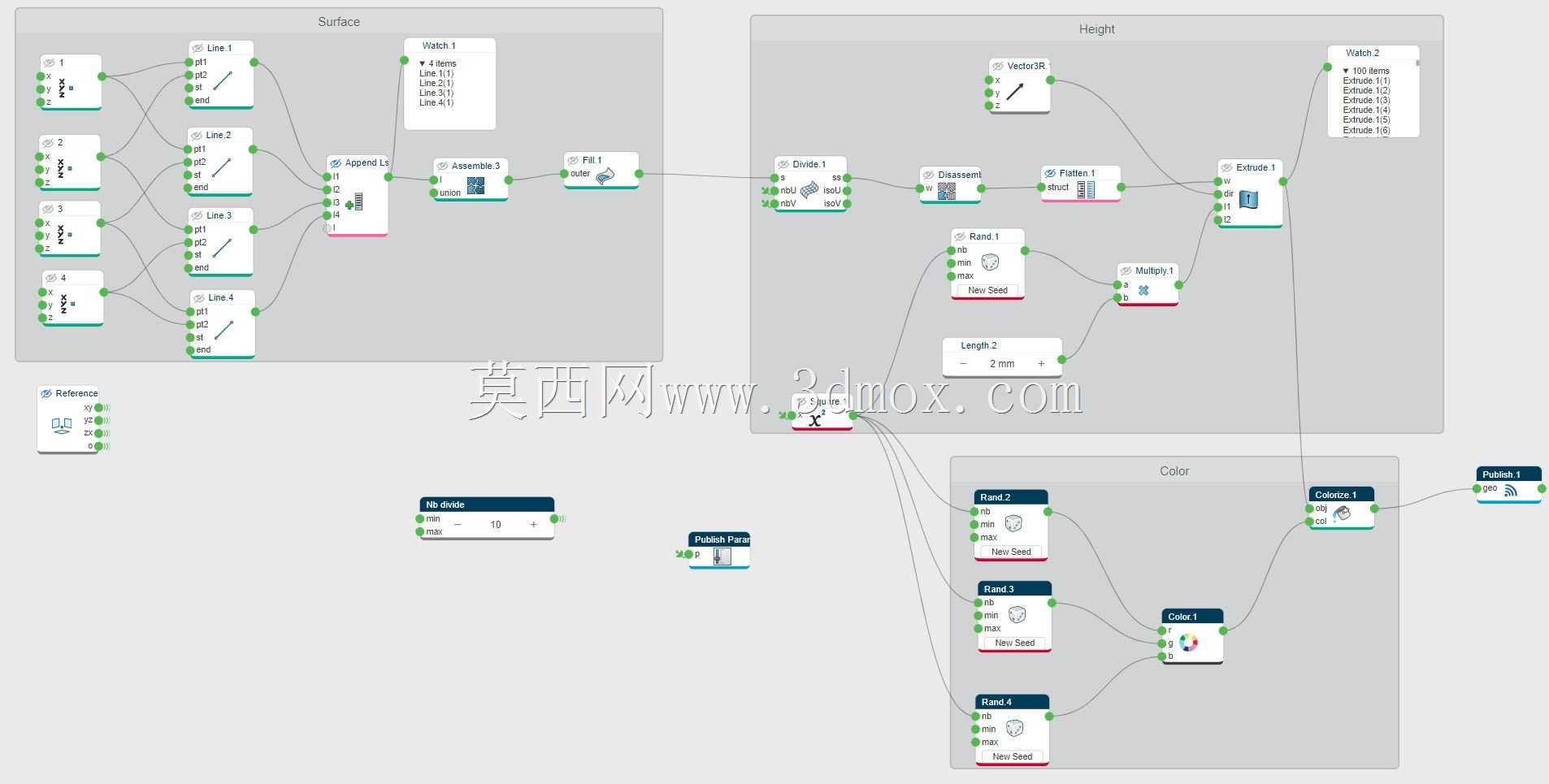

　　很多人会把这类结构和艺术装置混淆，实际上在工业场景里，它的每一个尺寸参数都有明确的工程依据：块体的截面尺寸不能太小，否则加工的时候容易出现断刀或者打印翘曲，也不能太大，否则自适应贴合的精度会达不到要求；整体的高度差不能超过基座短边尺寸的三分之一，否则整体结构的重心会偏移，固定在工作台上的时候容易出现倾覆；相邻块体的间隙要均匀，不能出现局部间隙过大或者过小的问题，否则支撑的时候会出现局部应力集中，压伤工件表面。在做三维建模的时候，这类结构不需要手动绘制每一个块体，先建立网格点阵，再给每个点阵点赋予对应的高度值，通过拉伸命令批量生成所有块体，最后统一做圆角和拔模处理，整个建模过程只需要十几分钟，后续修改的时候只需要调整高度场的参数，就能快速生成不同形态的堆叠结构，适配不同的工件支撑需求。
