拓扑优化镂空辐条圆盘承载结构

　　这类经过拓扑优化的镂空辐条圆盘结构，常应用在需要兼顾减重与承载需求的旋转类设备核心部位，比如航空发动机附属传动轮盘、高端离心设备的转盘基座、无人机旋翼中心连接盘等场景，这类场景普遍对构件的转动惯量、结构刚度、动态响应速度有严苛要求，传统实心圆盘结构虽然加工简单，但自重过大带来的高转动惯量会提升驱动系统的功率损耗，高速旋转时的离心应力分布不均也容易引发结构疲劳失效。

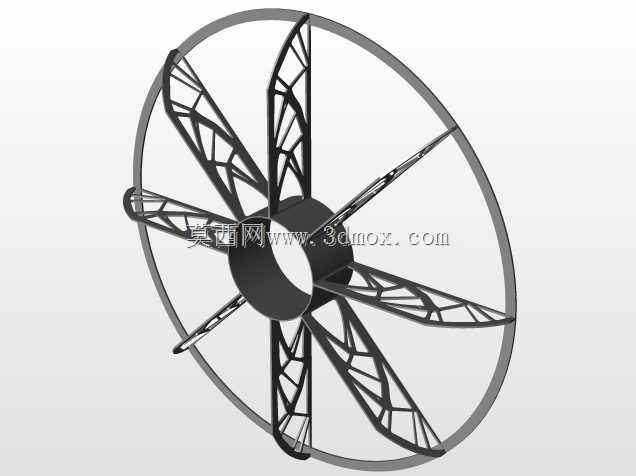

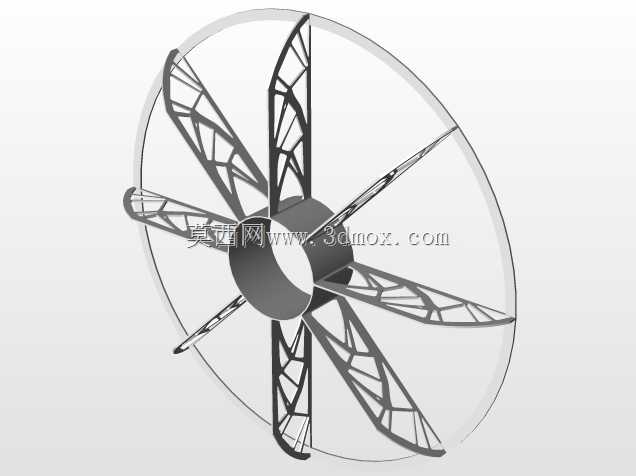

　　从实际功能特性来看，该结构中心设置的圆柱筒段是核心安装定位基准，内孔可直接与传动轴配合，通过键连接或者过盈配合传递扭矩，筒段的轴向长度经过匹配设计，能保证与轴的配合接触面积足够，避免传动过程中出现应力集中导致的配合面压溃。外围的环形边框是功能安装面，可根据实际使用需求安装扇叶、夹具、配重块或者传动齿圈，边框的截面厚度经过刚度校核，在承受外围附件的离心载荷与工作载荷时，不会出现径向变形超差的问题。

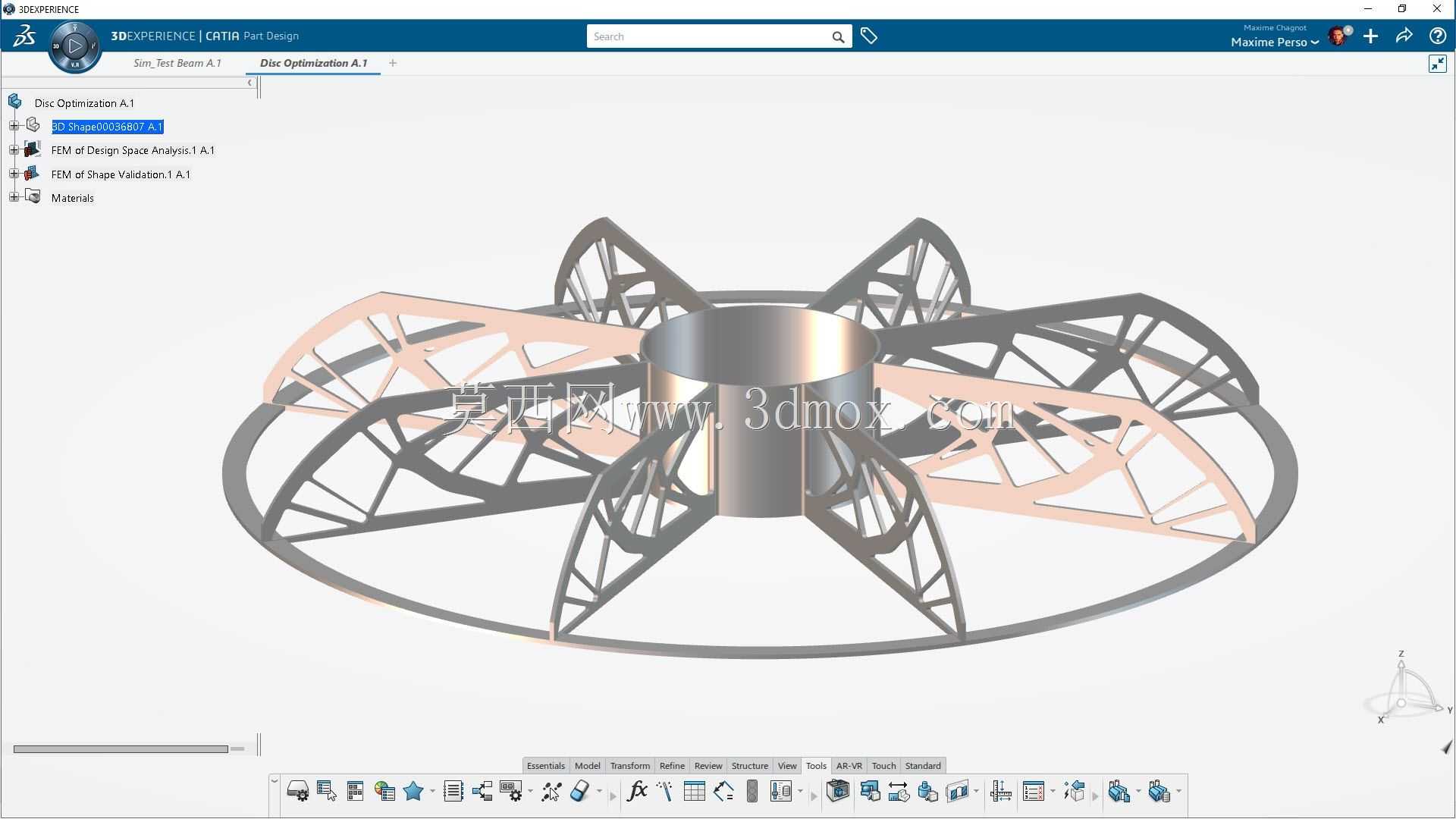

　　设计过程中先确定核心约束边界：中心安装孔的自由度完全约束，模拟与传动轴的刚性连接状态，在设定的额定转速、额定外载荷工况下，以结构刚度最大化为目标、给定质量减重比例为约束条件，通过拓扑优化算法迭代计算出材料的最优分布路径，最终形成的多组辐条结构完全沿着主应力迹线方向布置，没有多余的冗余材料，每一段辐条的截面尺寸都对应所在位置的应力水平，高应力区域的辐条截面更宽、过渡圆角更大，低应力区域则做了进一步的镂空处理，既保证了整体结构的强度储备，又最大限度剔除了不参与承载的材料。

　　从安装边界来看，中心圆柱筒的内孔公差可根据配合等级选择H7或者H8级精度，端面设置的定位止口可保证与轴肩的贴合精度，外围环形边框上可根据安装需求预留均布的螺纹孔或者定位销孔，孔位的分度误差控制在0.02mm以内，保证高速旋转时的动平衡精度。辐条之间的镂空区域并非随意开设，所有镂空边缘都做了圆角过渡处理，避免锐角位置产生应力集中，同时镂空区域的形状也兼顾了加工可行性，若采用金属3D打印工艺制作，可直接成型复杂的辐条曲面，无需额外的支撑结构；若采用传统铣削加工，也可通过五轴联动设备完成辐条型面的加工，后续再做表面光整处理消除加工刀痕带来的疲劳源。

　　实际使用中，这类优化后的圆盘结构相比同尺寸实心圆盘，自重可降低40%以上，转动惯量同步降低，驱动系统的启动扭矩需求可减小30%左右，高速旋转时的结构固有频率也更高，能有效避开常用工作转速区间的共振风险。辐条的空间桁架式结构相比平面辐条，抗侧向弯曲的能力更强，在承受轴向冲击载荷或者偏载时，结构变形量更小，可保证外围安装的功能部件始终保持在设计位置，不会因为结构变形导致设备运行精度下降。需要注意的是，这类拓扑优化结构在做表面处理时，要避免镂空区域残留处理液或者涂层堆积，否则会破坏结构的动平衡，装配前需要做动平衡测试，根据测试结果在环形边框的预留去重位置做微量调整，保证运转时的振动值控制在允许范围内。
