拓扑优化多孔连接支架结构设计

　　这款经过拓扑优化迭代的多孔连接支架，主要面向多工况复合承载的机械装配场景，常见于工业机器人关节连接、自动化设备工位转接、特种装备载荷传递节点等位置，核心作用是在多个安装点位之间完成稳定的载荷传导，同时抵消设备运行过程中产生的交变应力、振动冲击，避免连接部位出现应力集中导致的疲劳失效。

　　从实际安装边界来看，支架四个端部的同轴孔位为核心安装基准，孔位的同轴度、端面垂直度公差控制在IT7级区间，可适配标准圆柱销、铰制孔螺栓的装配要求，四个安装孔的中心距按照常用设备转接的标准间距设计，无需额外加工转接板即可直接对接现有安装面，安装端面预留0.2mm的精加工余量，现场装配时可根据对接面的实际平面度做微量修配，保证结合面的接触面积不低于85%，避免局部压应力过大造成的支架变形。

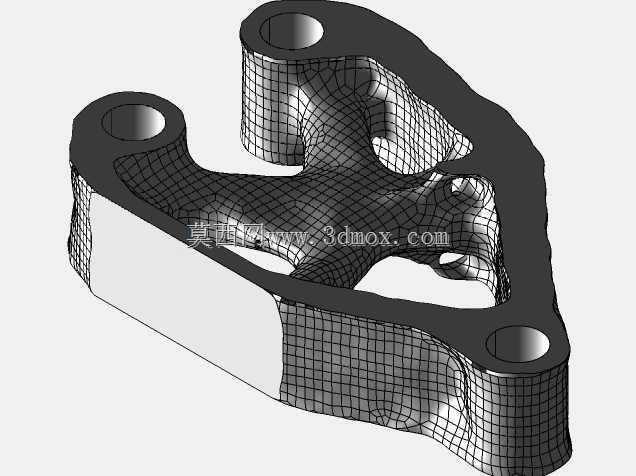

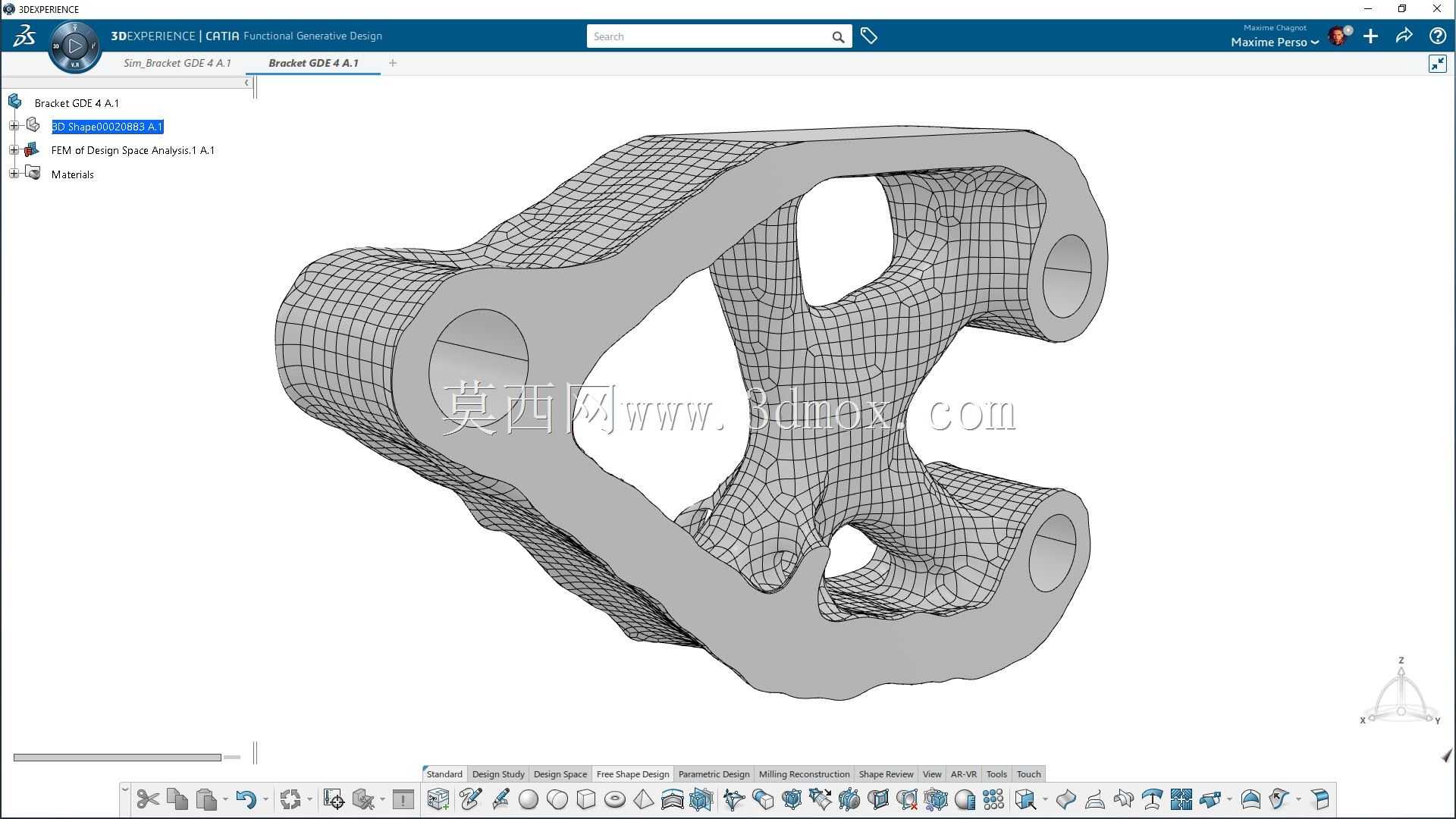

　　设计过程中没有沿用传统等壁厚实体支架的设计思路，而是先划定四个安装孔的不可设计域，明确各孔位需要承受的径向载荷、轴向拉压载荷、以及设备启停、急停工况下的瞬时冲击载荷边界，再通过拓扑优化算法在给定的设计空间内迭代去除非承载区域的材料，最终形成的网格状筋条结构完全顺着主应力迹线分布，每一处筋条的走向都对应实际工况下的力流传递路径，没有多余的材料冗余。和同载荷等级的传统实体支架相比，整体重量降低42%左右，同时一阶固有频率提升18%，能有效避开设备常用运行转速区间的共振频率带，减少运行过程中的振动放大效应。

　　结构细节上，所有筋条的交接位置都做了变半径圆角过渡，避免直角位置的应力突变，筋条的最小壁厚控制在3mm以上，满足常规铸造、金属3D打印的工艺要求，不需要额外添加支撑结构即可完成生产。支架中部的镂空区域并非随意开设，一方面是进一步降低整体重量，另一方面可以作为设备走线、轻量化管线的穿越通道，减少外接走线支架的额外配置，让整体装配结构更紧凑。四个安装孔的内壁都设计了均匀的壁厚加强环，避免螺栓预紧力过大造成孔位胀裂，孔端的倒角设计既可以引导装配销、螺栓的顺利导入，也能去除加工毛刺，避免装配时毛刺脱落进入设备运动副造成卡滞。

　　从实际使用场景的适配性来看，这款支架可以承受单孔最大12kN的径向载荷，以及8kN的轴向拉压载荷，在-20℃到80℃的工作环境温度区间内，结构形变量控制在0.05mm以内，满足绝大多数工业自动化、机器人、轻工机械的转接承载需求。和传统铸造支架相比，拓扑优化后的结构没有大厚度的实体堆积区域，铸造生产时不会出现缩孔、缩松等内部缺陷，成品率更高；如果采用金属3D打印生产，也因为没有封闭空腔、悬垂角度均大于45度，打印过程不需要额外添加内部支撑，后处理工作量大幅降低。

　　在力学性能验证层面，优化后的结构经过多工况仿真校核，最大应力出现在安装孔的加强环位置，应力值远低于常用铝合金、结构钢材料的许用应力，安全系数保持在2.5以上，满足连续重载运行的疲劳寿命要求。筋条的网格密度经过多轮调整，既不会因为筋条过密造成加工难度提升、积尘难以清理，也不会因为筋条过疏导致整体刚度不足，日常维护时用压缩空气即可吹走表面附着的粉尘、切屑，不会在结构缝隙内积存杂物造成额外的重量负载或者腐蚀隐患。
