轻量化拓扑优化铰接支架结构设计

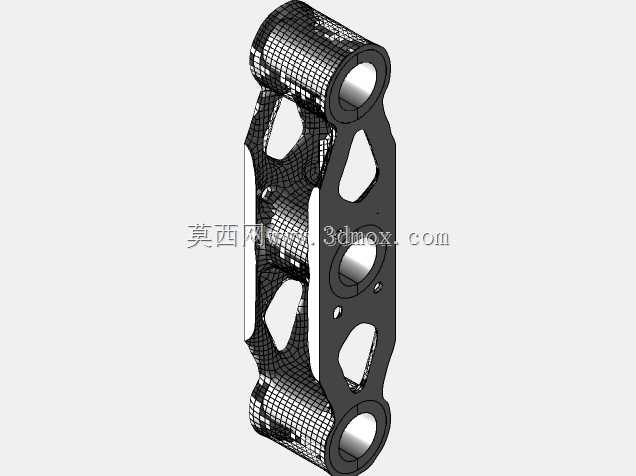

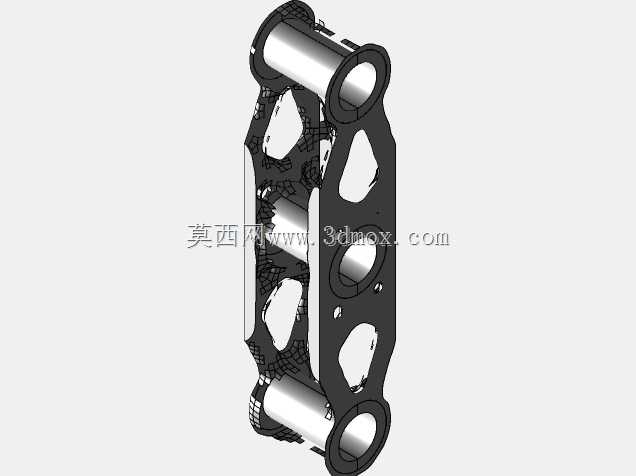

　　这类经过拓扑优化的铰接支架，多应用在重载装备的连杆铰接点位，比如工程机械的动臂连接段、工业自动化产线的重载摆臂铰接位、特种车辆的悬架连杆连接座，核心作用是在两个具备相对转动需求的构件之间传递交变载荷，同时抵消作业过程中产生的横向冲击与扭转力矩。不同于传统等截面铣削或者铸造成型的支架，这个结构在设计阶段就先锁定了三个核心安装边界：两端的铰接孔位为固定安装基准，中间的大直径孔位为功能件安装位，所有非承载区域的材料都通过迭代计算做了去除处理，最终呈现出的镂空网格状筋条布局，完全是主应力迹线的实体化呈现，每一段筋条的走向都和作业工况下的应力传递路径完全重合，没有多余的材料冗余。

　　从实际安装适配的角度看，两端铰接孔的同轴度公差控制在IT7级，孔壁预留了衬套压装的余量，装配时可以根据实际铰接销轴的材质匹配铜基或者钢基衬套，避免长期交变载荷下孔壁出现磨损失圆；中间的功能安装孔端面做了0.2mm的凸台设计，装配时可以保证连接面的有效贴合面积，避免螺栓锁紧时因为接触面不平产生附加内应力。整个支架的外轮廓边界完全包络在初始设计的安装空间内，最外侧的筋条边缘距离周边运动构件的安全间隙预留了不小于5mm的距离，不会出现作业过程中与相邻构件发生运动干涉的问题。

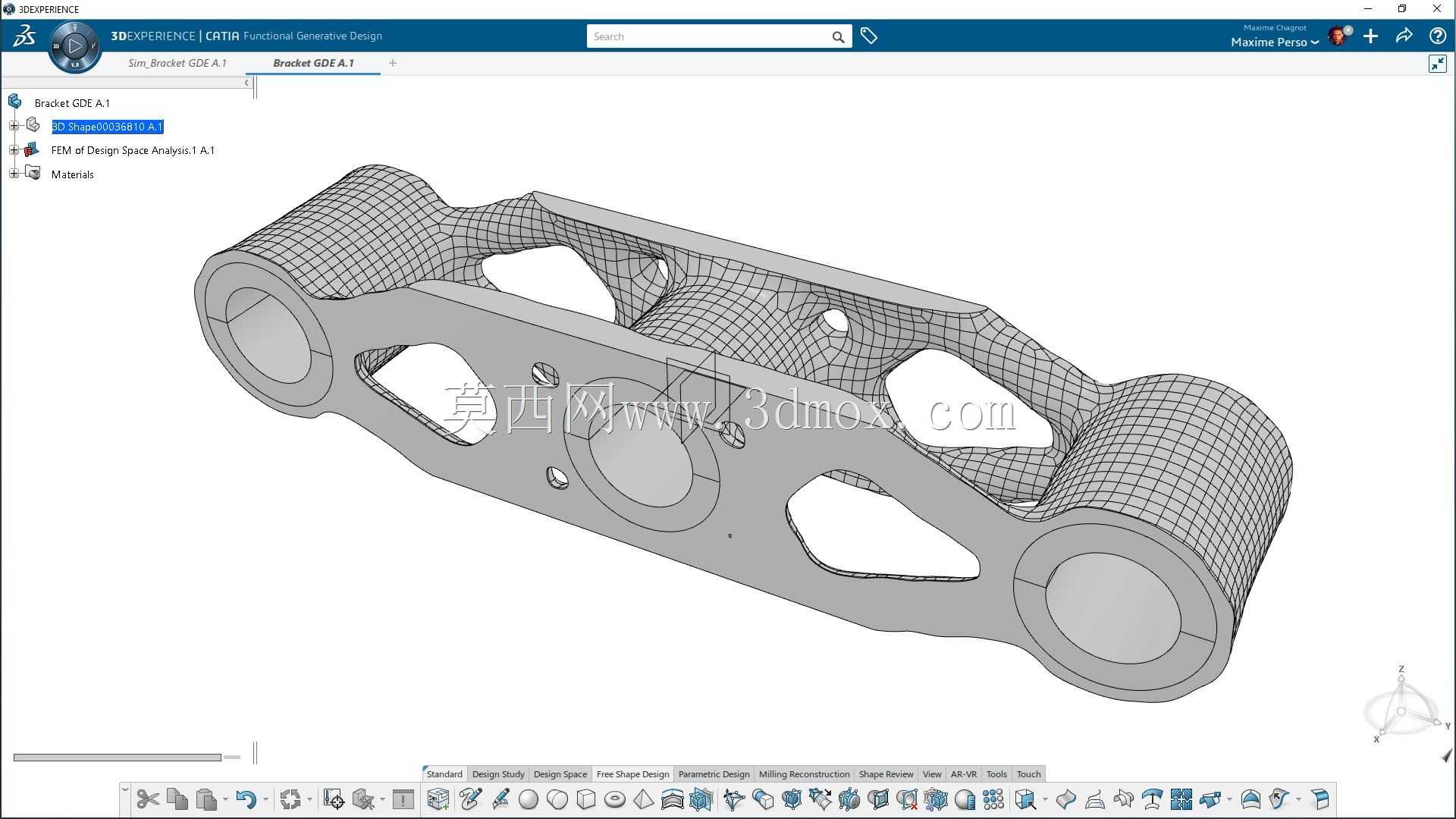

　　设计过程中首先完成了初始设计域的定义，把三个安装孔的周边区域设定为非设计保留区域，其余空间设定为可优化的设计域，结合实际作业中采集到的多工况载荷谱——包括最大垂直承载、侧向冲击、制动惯性力三类核心工况，以最小化结构柔度为目标，以体积分数保留35%为约束条件进行拓扑迭代，迭代过程中同步考虑了铸造或者金属3D打印的工艺约束，比如最小筋条厚度不小于4mm，避免出现工艺无法实现的薄壁结构；所有镂空区域的过渡圆角都做了R3以上的圆滑处理，避免应力集中导致的疲劳断裂。

　　和传统同载荷等级的铸钢支架相比，这个优化后的结构重量降低了42%，但一阶固有频率反而提升了18%，在承受额定120kN的垂直载荷时，最大等效应力出现在中间安装孔的筋条交汇处，数值为186MPa，远低于常用结构钢的屈服强度，安全系数达到1.8以上，完全满足重载工况下的长周期使用需求。筋条表面的网格状纹理是拓扑优化过程中单元离散的特征呈现，实际加工时可以根据成型工艺做表面光顺处理，不会影响结构本身的力学性能。在实际选型应用时，这类支架尤其适合对自重有严格要求的装备场景，比如高空作业平台的臂架连接、移动机器人的重载摆臂铰接、航空地面保障设备的连杆结构，既能满足承载要求，又能降低装备整体自重，减少驱动单元的功率损耗。需要注意的是，这类拓扑优化结构的焊接维修难度高于传统实心支架，若采用焊接工艺成型，需要在筋条交汇位置预留焊接工艺孔，保证焊缝的熔透深度；若采用金属3D打印成型，则需要提前规划支撑结构的添加位置，避免悬空区域打印时出现变形，打印完成后需要做去应力退火处理，消除成型过程中产生的残余内应力，保证长期使用的尺寸稳定性。
