拓扑优化轻量化异形机械支架结构

　　这类拓扑优化生成的异形支架，目前在高端装备轻量化改造场景里的应用占比逐年提升，尤其在对自重载荷敏感的航空航天机载构件、新能源汽车底盘悬挂附件、工业机器人末端执行器连接位等场景，替代传统等截面铣削或铸造成型的支架件，能在保证额定承载能力的前提下把构件自重降低30%到50%不等，同时减少多余材料带来的动态惯量，提升整套机构的响应速度。

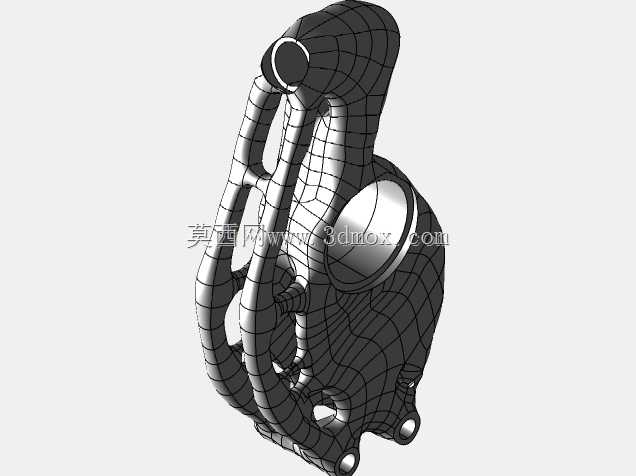

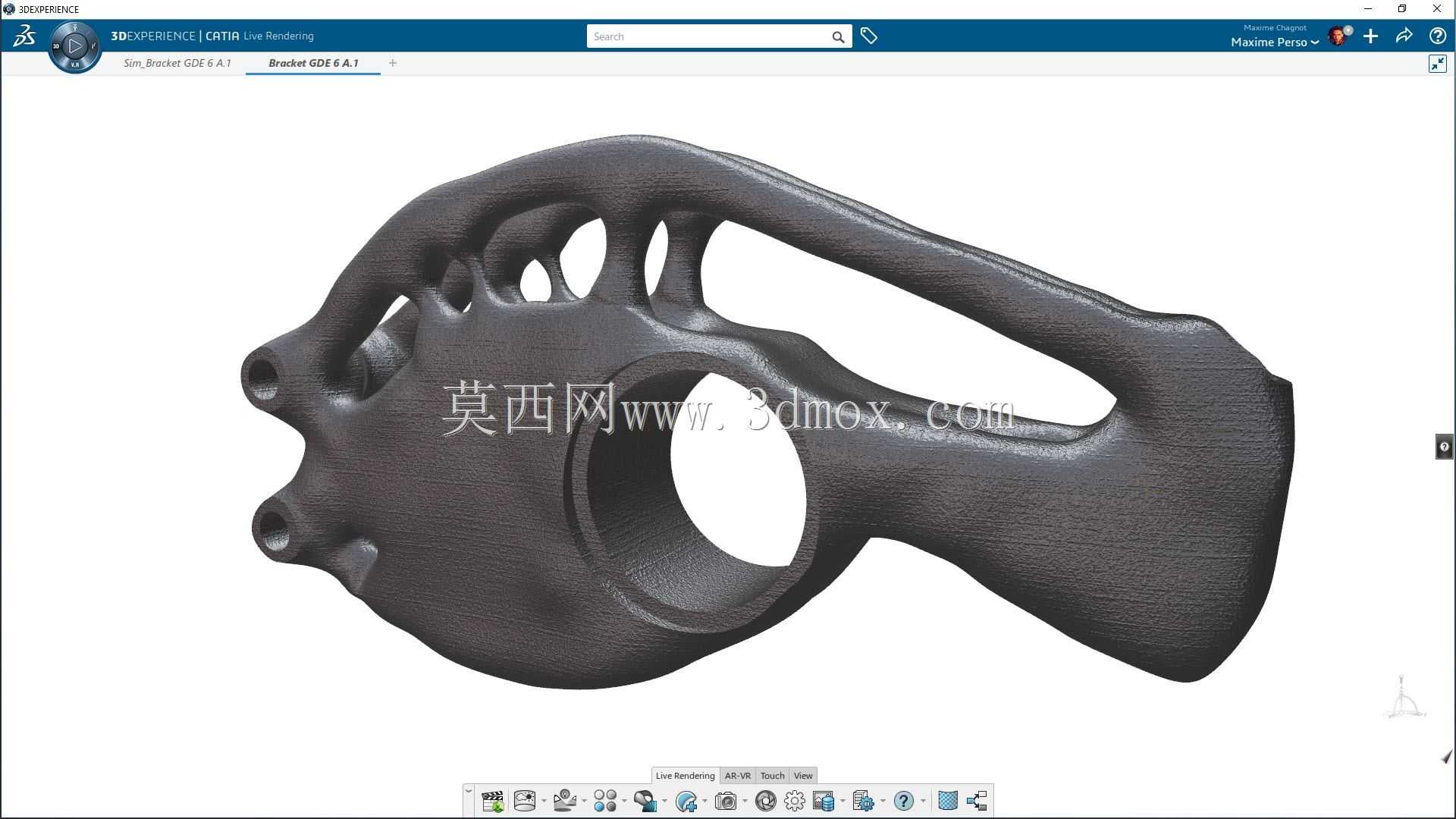

　　从实际使用层面看，这类支架的核心作用是在两个存在相对安装位差的功能部件之间传递静态载荷与动态冲击，一侧的三个带孔凸台是对应配合件的螺栓安装位，孔径与孔间距严格匹配对接部件的安装基准，安装时螺栓穿过凸台孔锁紧后，凸台背面的贴合面需要和对接面完全贴合，平面度公差控制在0.05mm以内，避免安装后产生附加内应力；中间的大尺寸通孔是为了避让穿过支架中心的旋转轴或管线，孔的内壁预留了足够的间隙，不会和穿过的构件产生运动干涉，同时这个中心孔也作为拓扑优化时的固定约束边界，是整个结构力学传递的核心节点。

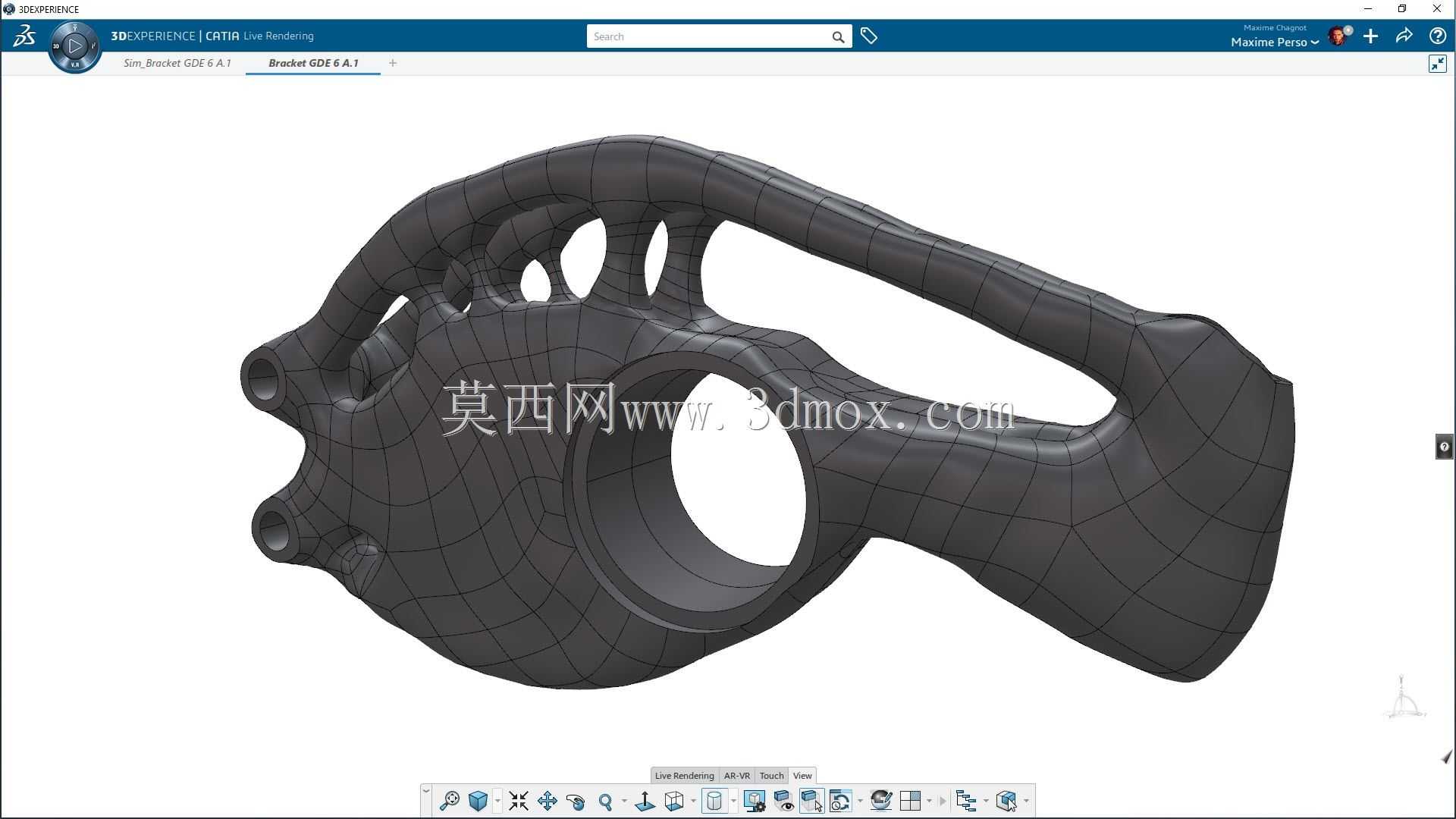

　　设计过程中没有沿用传统的经验式结构排布，而是先确定安装边界、额定载荷方向与大小、允许的最大外形包络空间，把非安装区域、非避让区域全部设为可优化的设计空间，以最小化结构柔度、最大化一阶固有频率为优化目标，经过多轮迭代生成材料的最优分布路径，再对生成的不规则曲面做光顺处理，消除应力集中的锐角棱边，让整个结构的材料分布完全顺着主应力迹线走向，每一处镂空的位置都是应力水平极低的非承载区域，既不会削弱整体强度，又能最大化去除冗余材料。

　　外形尺寸上，整个支架的最大外轮廓包络在220mm×120mm×45mm的空间范围内，三个安装凸台的中心距分别为35mm、42mm，凸台厚度为8mm，保证螺栓锁紧时凸台不会发生压溃变形；中心通孔的直径为52mm，和避让的轴类零件保持单边3mm的安全间隙；支架主体的壁厚根据不同位置的应力水平在3mm到7mm之间渐变，高应力承载区域的壁厚适当加大，低应力区域的壁厚做减薄处理，整体没有等壁厚的冗余结构。

　　安装边界的设计上，三个安装孔的位置度公差控制在0.1mm以内，保证和对接部件装配时不需要额外修配就能顺利对位；支架和对接部件的贴合面都做了表面粗糙度Ra3.2的处理，增大接触摩擦力，减少螺栓受剪的载荷占比；结构上的所有过渡位置都做了R2到R8不等的圆角过渡，避免3D打印或铸造生产时出现应力开裂，也能减少长期受交变载荷时的疲劳裂纹萌生概率。

　　和传统经验设计的支架相比，这种拓扑优化结构没有多余的工艺凸台、加强筋等刻意设计的结构，所有的结构形态都是力学计算下的自然结果，在承受垂直于安装面的1200N额定载荷时，最大等效应力不超过材料屈服强度的1/4，安全系数保持在4以上，同时一阶固有频率能达到850Hz以上，在设备高速运行时不会和周边运动部件产生共振，适配高速运动装备的动态性能要求。生产适配性上，这种结构既可以采用金属3D打印直接成型，也可以对优化后的模型做少量工艺调整后采用熔模铸造生产，不需要复杂的机加工工序就能完成最终制造，适合小批量定制化的装备配套场景。
