带加强筋的金属支撑托架结构设计

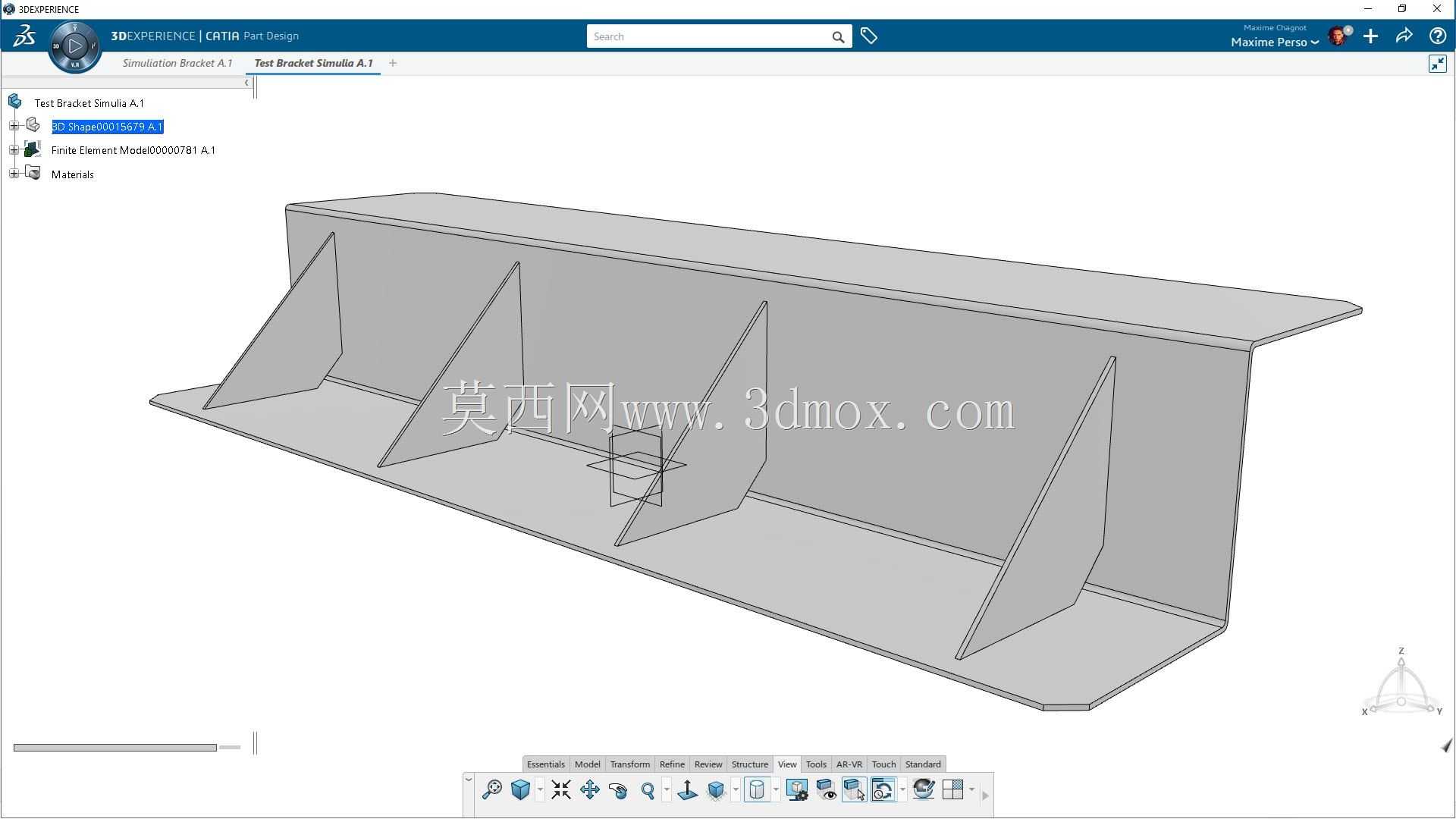

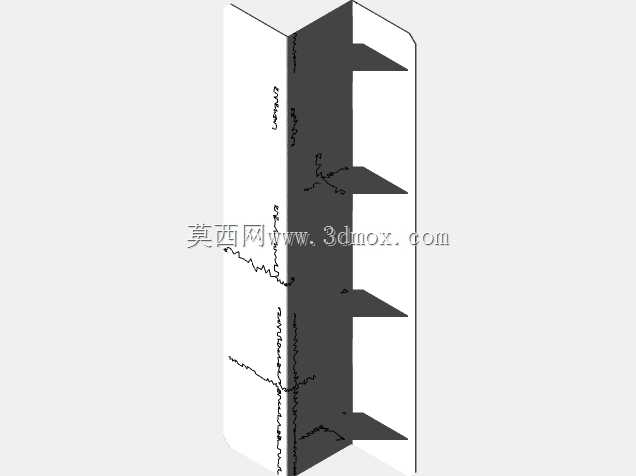

　　这种布局能把上板承受的垂直载荷快速分散传递到下板的整个安装面，避免局部应力集中导致的板材弯折。做这类结构的设计时，首先要明确实际的载荷工况，是承受静载的固定挂载，还是会有设备运行带来的交变振动载荷，不同工况下筋板的间距、板材厚度的选择差异很大，比如静载场景下筋板间距可以适当放大，只要保证上板在额定载荷下的挠度不超过允许值即可，要是用在有振动的设备旁，比如破碎机侧边的托架、输送机驱动端的支撑，筋板间距就要缩小，还要在筋板与主板的连接位置做倒角过渡，减少焊接应力集中的问题，避免长期振动下焊缝开裂。外形尺寸方面，这类长条形托架的长度通常根据实际需要支撑的设备跨度来定，上下板的宽度要匹配安装面的尺寸，不能出现上板比待支撑设备的安装底座窄、这类带多组三角加强筋的长条形金属托架，在重型设备机架、工业输送线侧边支撑、大型柜体内部承重挂载场景中应用十分广泛，日常做结构设计时，这类托架往往是整套设备里不起眼但直接决定整体结构稳定性的部件，很多现场出现的结构变形、焊缝撕裂问题，追根溯源都是托架的筋板布局、板材选型或者安装边界没考虑到位。从结构本身来看，上下两块平行的长条形板材作为主要的承载面，上板多用来承接需要固定的设备主体、走线管排或者附属操作平台，下板则直接贴合安装基准面，通过螺栓或者焊接的方式与底部的机架、地面预埋结构或者墙面承重梁固定，中间均匀排布的三角加强筋是整个结构的核心受力传递部件，每一块筋板都垂直于上下两块主板，直角边分别与上下板满焊连接，

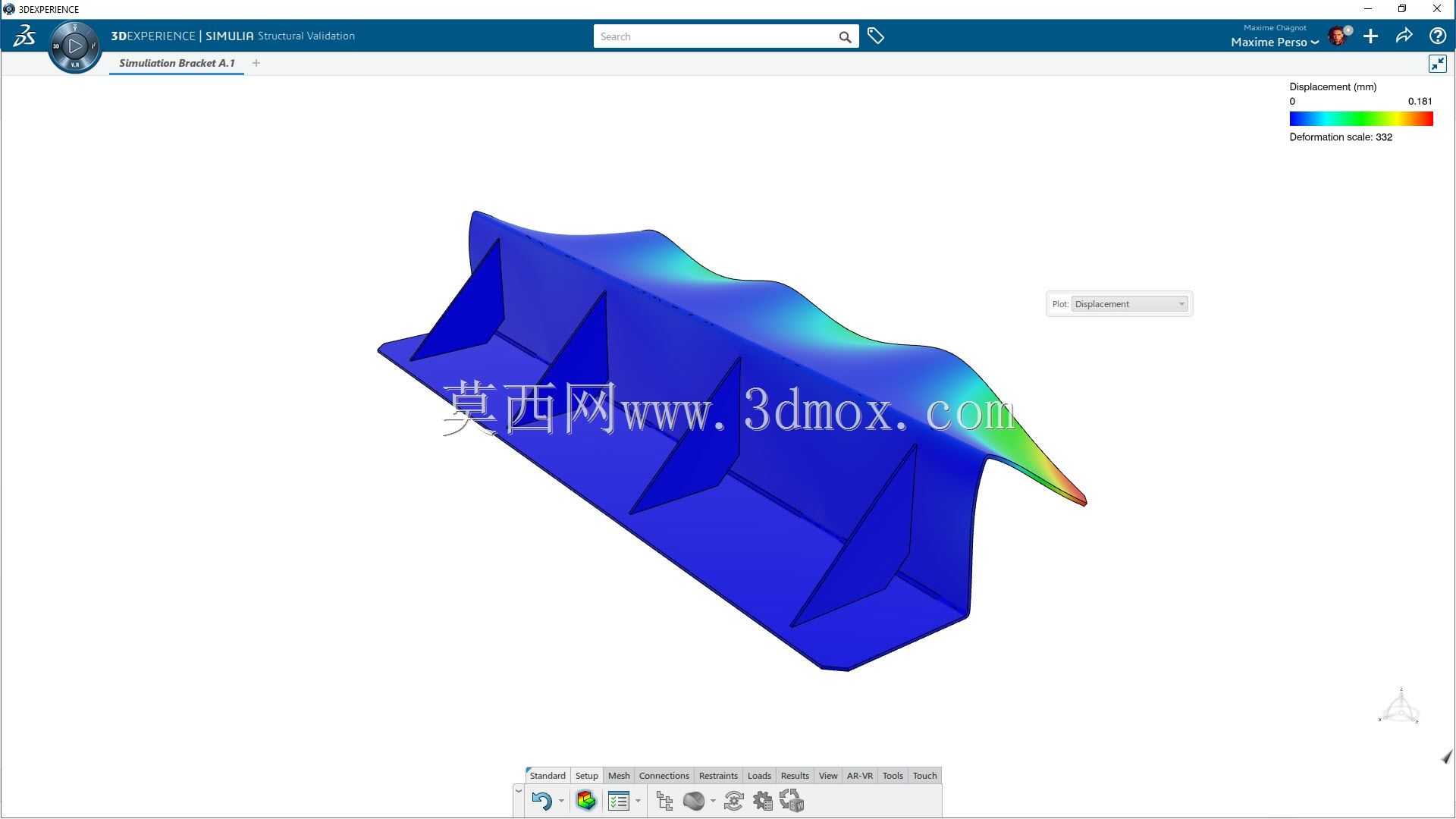

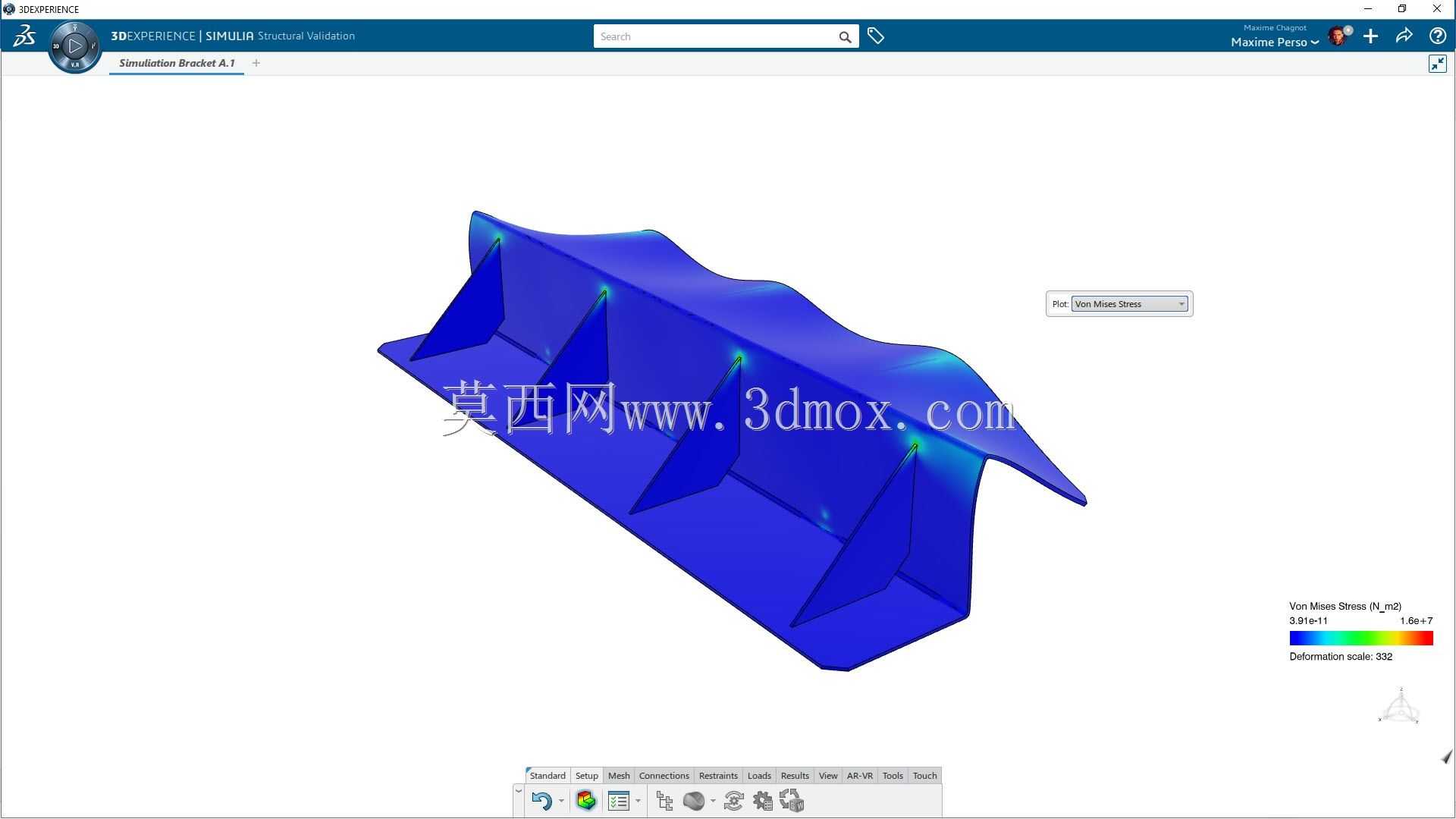

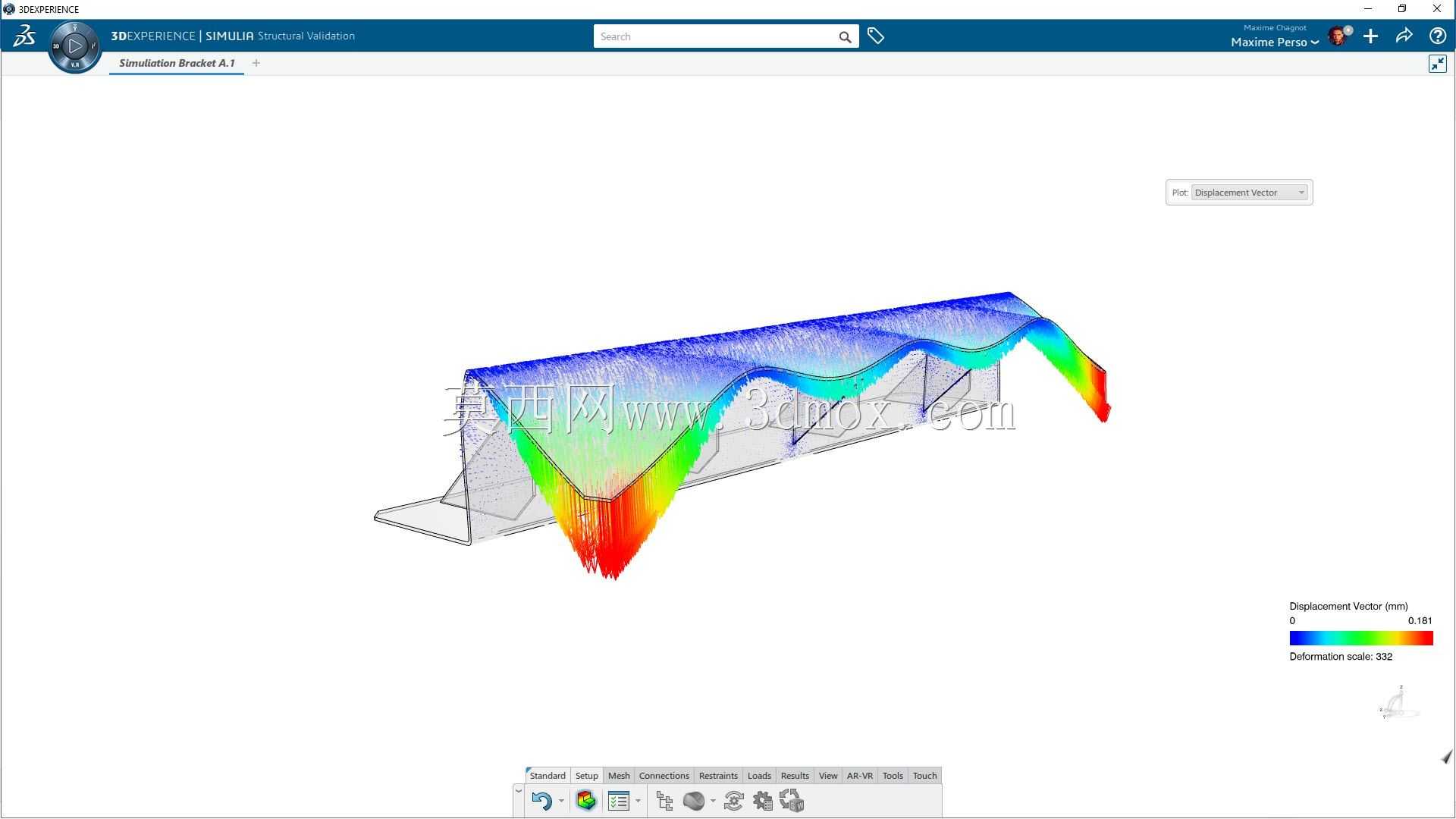

　　下板比底部安装基准面宽太多的情况，前者会导致固定螺栓的位置不够，后者则会浪费材料还容易在安装时和周边结构产生干涉；安装边界上要提前预留好螺栓过孔的位置，孔位要避开筋板的焊接位置，同时要考虑安装时的操作空间，不能出现螺栓拧入时被筋板挡住扳手空间的问题，下板的孔位通常做成长圆孔，方便现场安装时调整位置，抵消基础施工或者机架焊接带来的尺寸误差。从受力模拟的角度来看，这类结构做有限元分析时，重点要关注几个位置：一是筋板与上下板连接的焊缝位置，看额定载荷下的应力值是否低于板材和焊材的许用应力；二是上板两个筋板之间的跨中位置，校核最大挠度是否满足使用要求，避免上板变形后导致上面固定的设备出现倾斜；三是下板安装孔的周边位置，

　　看螺栓预紧力加上工作载荷下，孔边是否会出现压溃变形。实际工程应用里，这类托架的板材多选用普通碳素结构钢，焊接后做抛丸除锈再喷防锈漆，要是用在腐蚀环境里，比如污水处理设备旁、化工车间的机架支撑，还要额外做防腐处理或者换用不锈钢板材，设计时不能只看理论计算的受力值，还要结合现场的安装条件，比如安装位置如果是在高空，托架的单块重量不能太大，不然现场吊装和人工安装都很困难，这时候可以在保证强度的前提下，在筋板上开减重孔，不过减重孔的位置要避开应力集中的区域，不能开在筋板与主板连接的直角位置附近。另外，这类托架的端部处理也很重要，上下板的端部要做倒角或者圆角，避免安装时划伤操作人员，同时端部的筋板要和板端留出一定的距离，方便端部的焊接施工，

　　要是托架需要和其他结构拼接，还要在端部预留焊接坡口或者连接法兰的安装位置。很多新手设计这类结构时，容易犯的错误就是盲目加厚板材、加密筋板，导致结构重量过大成本升高，或者筋板布局不合理，出现载荷传递路径中断的问题，比如筋板没有对齐下板的安装螺栓位置，导致载荷不能直接通过螺栓传递到基础，反而让下板承受额外的弯矩，时间长了下板就会出现变形。合理的设计应该是让每一条载荷传递路径都顺畅，从上部的承载点，通过上板传递到相邻的筋板，再通过筋板传递到下板，最后通过下板的固定螺栓直接传递到基础结构上，整个路径上没有突然的截面变化，减少应力集中的点位，同时还要兼顾加工的便利性，所有的板材下料都可以用常规的等离子切割或者激光切割完成，焊接时不需要特殊的工装，普通的持证焊工就能完成焊接作业，降低加工制造成本。
