带安装法兰座的轴套支撑构件

　　这类带安装法兰的轴套支撑构件，在轻工输送线、小型工装夹具、非标自动化设备的导向支撑环节应用十分广泛，核心作用是为穿入其中的光轴、活塞杆类运动件提供径向支撑与轴向定位，避免运动轴在往复滑动、低速转动过程中出现偏摆、窜动问题，同时通过法兰板上的安装孔直接固定在设备机架、安装立板上，省去额外加工支撑座的工序，大幅缩短非标设备的装配调试周期。

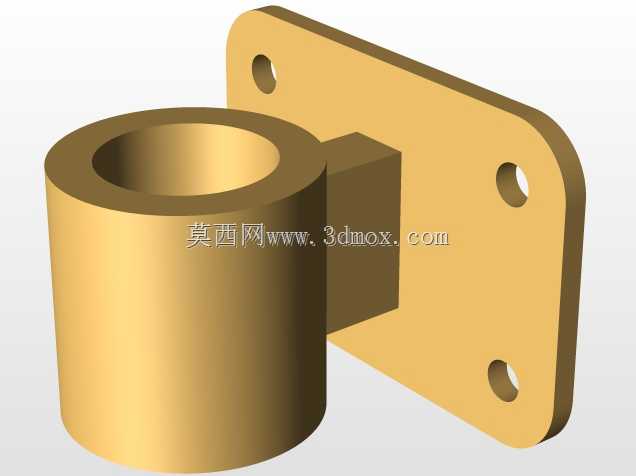

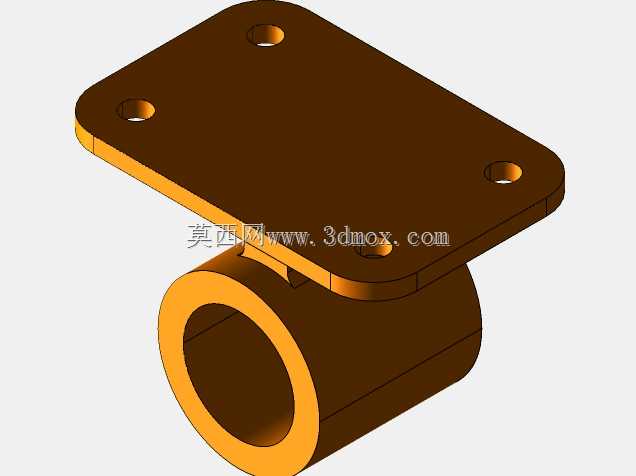

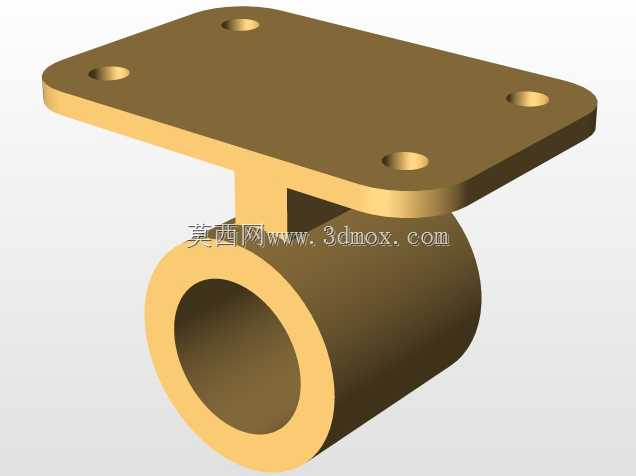

　　从结构设计逻辑来看，构件分为两个核心功能段，一侧是带四个安装孔的法兰安装板，板体做了圆角过渡处理，既避免锐边划伤装配人员，也能减少应力集中，在设备运行产生持续振动的工况下，降低板体与筒体连接位置的开裂风险；另一侧是同轴布置的空心筒体，筒体与法兰板之间设置了加强连接块，这个加强块的尺寸经过受力核算，当轴套承受径向载荷时，能将筒体受到的力均匀分散到整个法兰安装板上，避免筒体与法兰板的焊缝或者连接位置出现应力断裂。法兰板上的四个安装孔采用对称布置，孔位公差按照H12级加工适配，既可以穿入内六角圆柱头螺钉直接锁紧在安装面上，也可以根据现场安装需求，在孔位加装隔套调整安装间隙，适配不同厚度的安装面板。

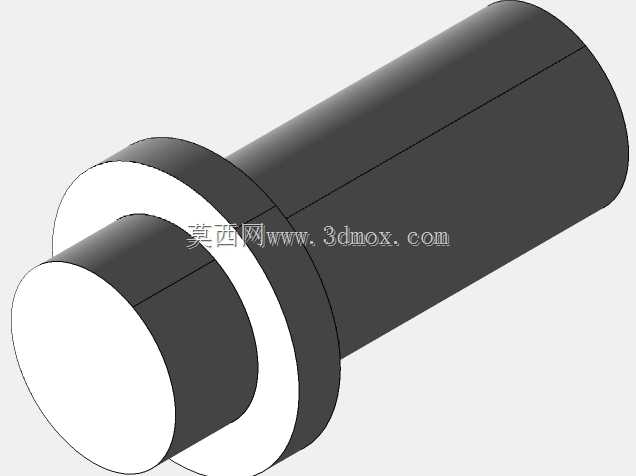

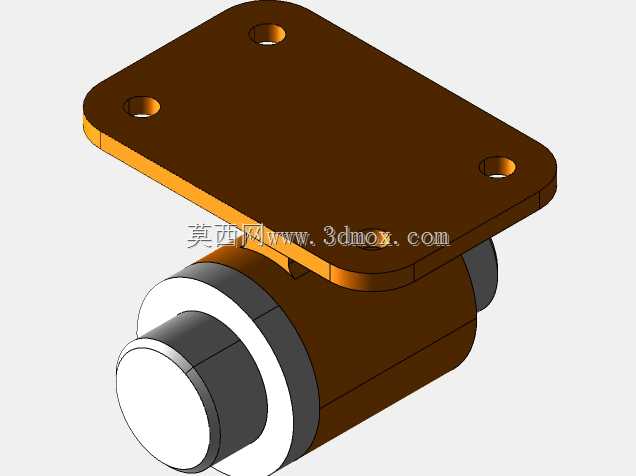

　　实际选型应用时，需要重点关注几个安装边界尺寸：首先是筒体的内孔直径，这个尺寸直接决定了可适配的轴径大小，内孔表面预留了衬套安装余量，使用时可以根据工况选配铜衬套、尼龙衬套或者直线轴承，满足不同摩擦工况的需求，比如低速重载工况下选配铜基石墨衬套，高速轻载往复运动工况下选配直线轴承，无需重新加工支撑座本体；其次是法兰板的安装孔中心距，这个尺寸需要和设备安装面上的预加工螺孔中心距完全匹配，否则会出现安装错位无法锁紧的问题；第三是筒体的轴向长度，这个长度决定了轴的支撑跨距，支撑跨距过短会导致轴的悬臂过长，运行时出现晃动，支撑跨距过长则会占用过多设备内部空间，设计时通常按照轴径的1.5-2.5倍选取筒体长度，平衡支撑刚性与空间占用需求。

　　在装配调试环节，这类构件的安装面需要做平面度处理，安装时要保证筒体的内孔轴线与运动轴的轴线同轴度误差控制在0.05mm以内，否则会导致轴运动时出现卡滞、衬套异常磨损的问题。如果是用于有防尘需求的工况，还可以在筒体的两端内孔位置加工卡簧槽，加装防尘密封圈，避免粉尘、碎屑进入轴与衬套的配合面，延长构件的使用寿命。从受力特性来看，这类支撑构件主要承受径向载荷，轴向仅承受少量的窜动力，因此安装时螺钉的锁紧扭矩按照对应螺纹规格的标准扭矩施加即可，无需额外增加防松结构，在振动较大的工况下可以加装弹垫或者螺纹胶防松。

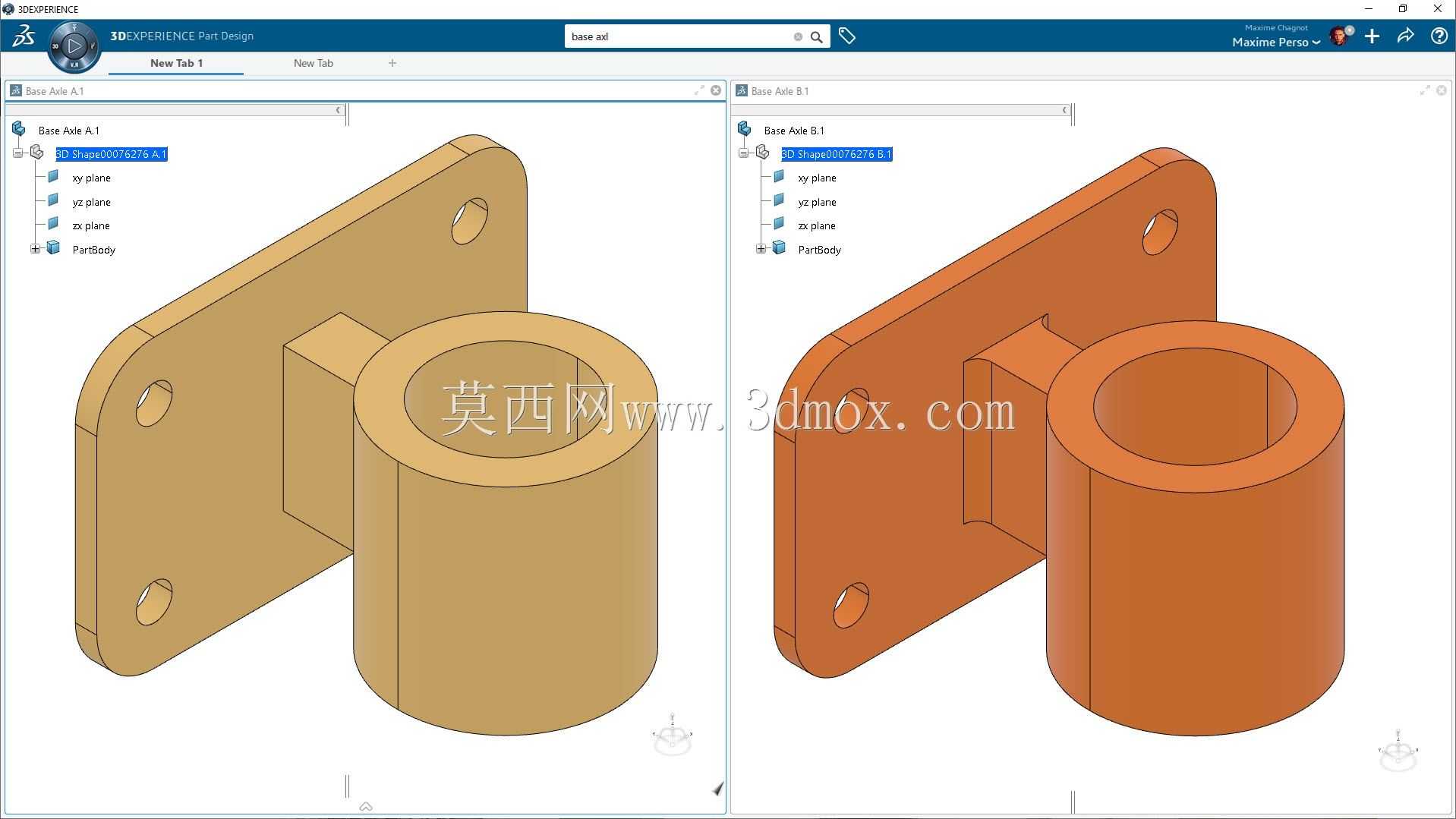

　　在三维建模过程中，这类构件的建模需要重点处理几个细节：一是法兰板与筒体连接位置的圆角过渡，圆角半径不能过小，否则实际加工时会出现清根困难的问题，也会导致应力集中系数过高；二是安装孔的沉头深度要适配所选螺钉的头部长度，保证螺钉锁紧后头部不高出法兰板表面，避免和其他运动部件产生干涉；三是筒体内孔的同轴度公差要在建模时做好基准标注，以法兰板的安装面为第一基准，保证加工后内孔与安装面的垂直度符合要求，避免安装后轴出现偏斜。这类构件虽然结构简单，但是在非标设备中应用量极大，标准化的结构设计可以大幅降低加工成本，同时提升设备的运行稳定性，很多设计人员容易忽略这类基础零件的细节设计，往往会导致设备调试时出现轴卡滞、支撑座断裂等问题，反而增加了后期的维护成本。
