S型弯式流体输送管道结构设计

　　这类S型弯管结构在流体输送系统中承担着核心的转向导流作用，常见于化工物料输送、市政给排水、暖通空调循环管路、实验室流体回路等场景，能够在有限的安装空间内完成管路走向的连续变向，避免管路直角转向带来的流体阻力激增问题，同时可以抵消部分管路因热胀冷缩产生的轴向位移，降低管路接口处的应力集中风险。从实际使用场景来看，这类弯管既可以作为独立的管路连接件对接两端直段管路，也可以集成在成套流体设备的内部流道中，比如在换热设备的介质回路、反应釜的物料进出管路、卫浴给排水的存水弯结构中，都能看到类似的连续弯管构型，不同应用场景下对管壁厚度、弯曲半径、端口连接形式的要求存在明显差异，比如输送含固体颗粒的浆料介质时，

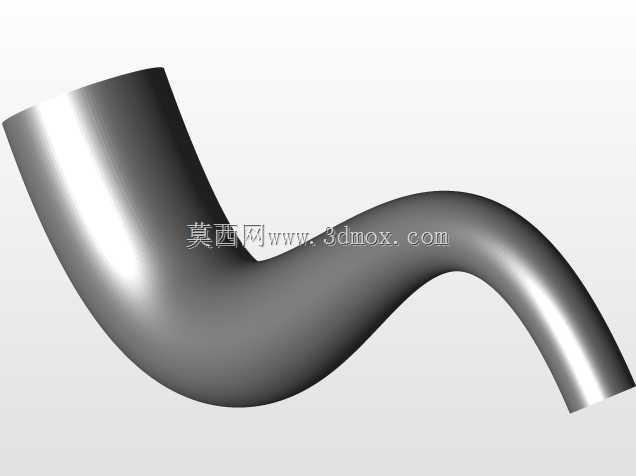

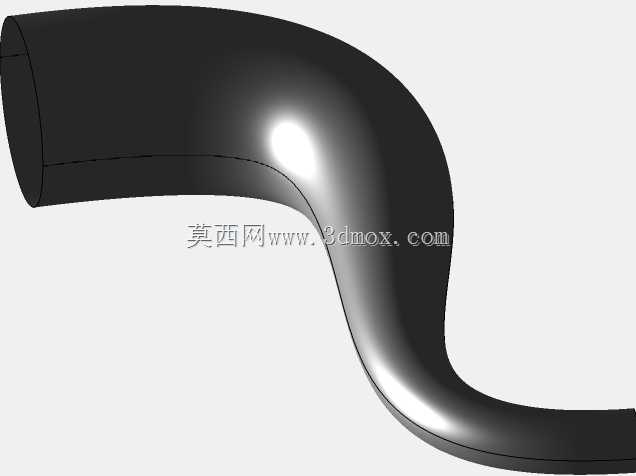

　　需要适当加大弯曲半径并做内壁耐磨处理，而输送洁净流体的卫生级管路则需要严格控制弯管内壁的粗糙度，避免介质残留滋生细菌。从设计思路层面来说，这类连续弯管的建模首先要确定中心轨迹线的曲率参数，两个反向弯曲段的曲率半径需要匹配管路通径，通常弯曲半径不小于1.5倍管路外径，避免弯曲处管壁出现过度减薄或者褶皱变形，轨迹线绘制完成后以管路通径为截面做扫掠生成基础实体，之后根据实际安装需求处理两端的连接结构，比如如果是焊接连接则保留平口端面，如果是法兰连接则需要在端口处延伸出法兰对接的直段，预留法兰焊接的位置，同时要校核弯管整体的安装边界，确保弯管在安装空间内不会和周边设备、支架产生干涉。从结构特性来看，连续S型的构型相比单段90度弯管，

　　流体在管内的流向变化更为平缓，局部阻力系数更低，能够减少输送过程中的压力损失，降低泵组的输送功耗，同时弯管的整体构型具备一定的形变余量，在管路系统出现轻微沉降或者热变形时，可以通过自身的微量形变吸收位移，避免管路接口出现拉裂泄漏的问题。在实际选型应用中，需要根据输送介质的特性确定管壁厚度，高压输送场景下要适当增加壁厚，并对弯曲段做应力校核，确保弯曲处的承压能力满足工况要求，同时要核对弯管两端的中心距、端口朝向等安装尺寸，保证和上下游管路的对接精度，避免安装时出现强制对口的情况，减少管路装配应力。建模过程中需要重点关注弯曲段的壁厚均匀性，扫掠生成实体时要确保截面始终垂直于中心轨迹线，避免出现局部壁厚过薄的缺陷，

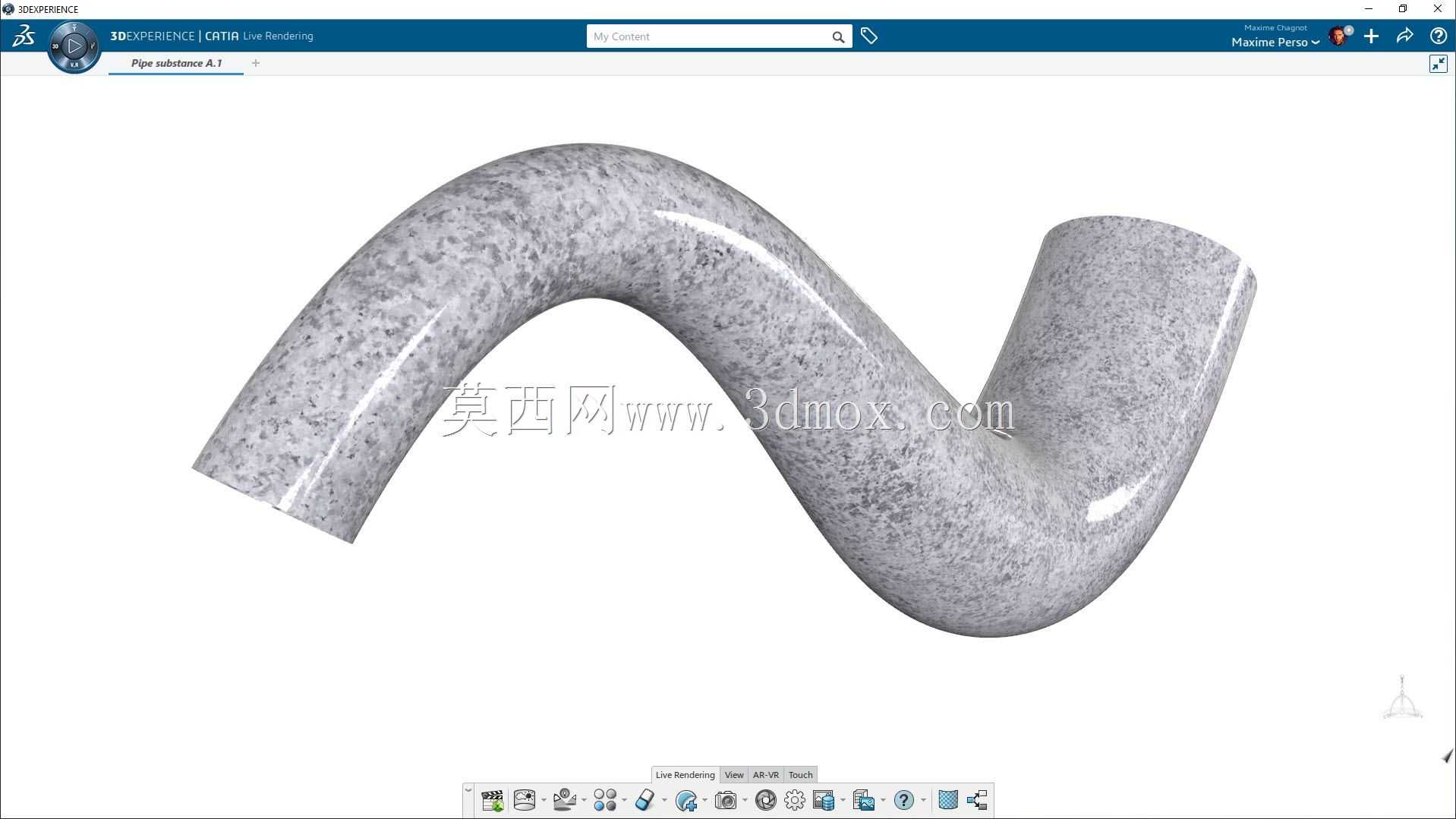

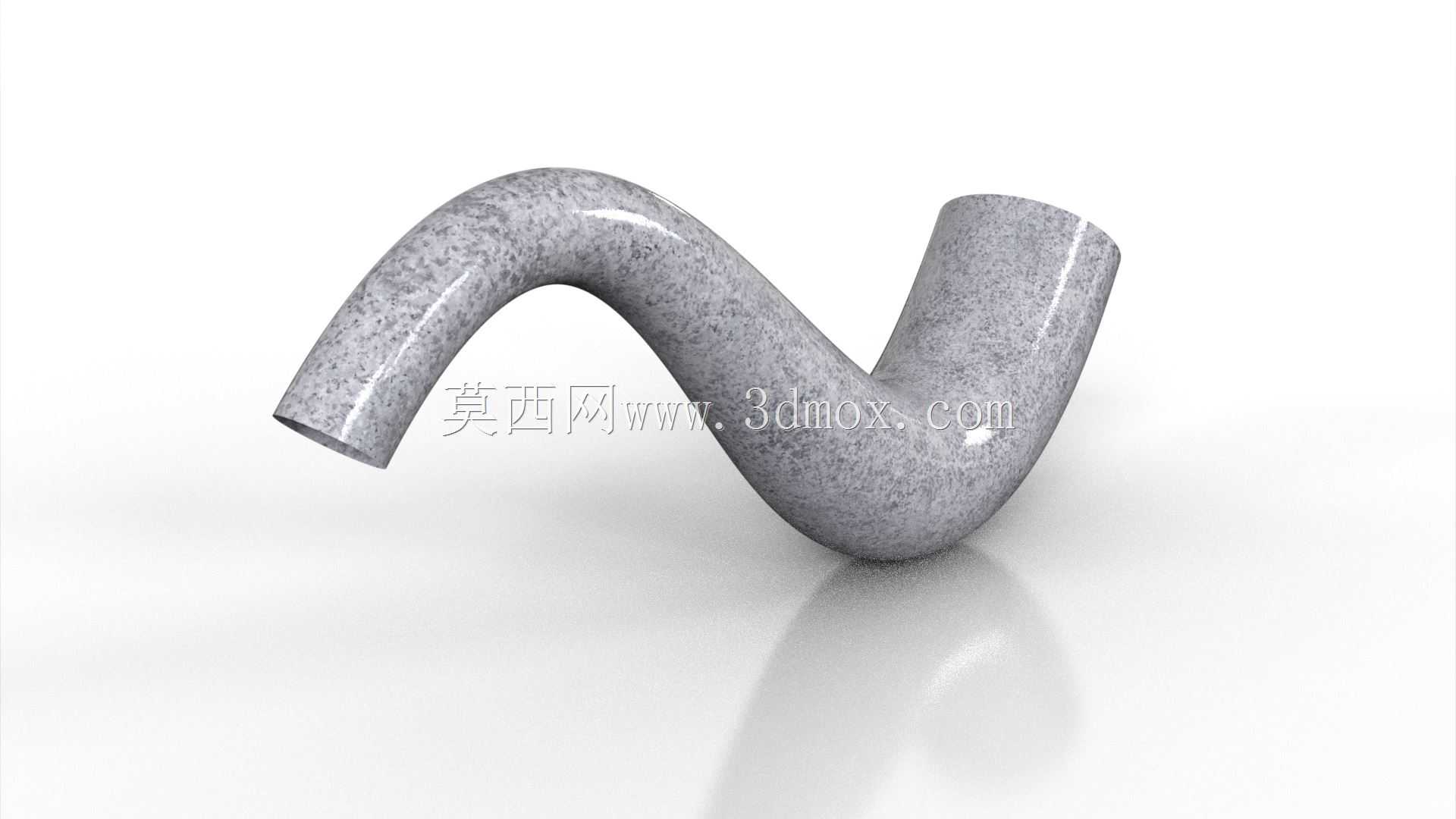

　　同时如果用于渲染展示场景，可以根据实际应用场景赋予对应的材质属性，比如金属管路赋予不锈钢或者铸铁材质，非金属管路赋予PVC或者陶瓷材质，还原不同工况下的管路外观特征，方便在方案设计阶段做整体布局的可视化校验，提前排查管路走向的合理性，减少现场安装时的管路改造成本。这类弯管结构看似简单，实则在流体系统中承担着导流、补偿、转向的多重作用，设计过程中不能只关注外观构型，更要结合流体力学、材料力学的相关要求，匹配实际工况的参数需求，才能保证管路系统长期稳定运行。
