船用窗密封橡胶型材结构设计

　　在船舶舷窗的密封结构设计中，橡胶型材是承担水密、气密以及缓冲减震作用的核心部件，直接关系到舱室的防水性能、隔音效果以及窗体开合的使用寿命。这类橡胶型材的截面轮廓并非简单的条状结构，需要匹配窗框与窗体的配合间隙，在窗体闭合时通过橡胶的弹性变形填充所有装配缝隙，阻挡外部雨水、海浪溅水渗入舱内，同时削弱航行过程中窗体与金属窗框之间的硬接触碰撞，减少金属构件的磨损与振动异响。

　　从实际使用场景来看，游艇类船舶的舷窗不仅需要满足密封的基础功能，还要兼顾外观的整体性，因此橡胶型材的外露边缘需要做圆弧过渡处理，避免尖锐棱角积灰或者划伤操作人员，同时型材的安装槽位需要与窗框的金属嵌槽完全契合，安装时无需额外打胶即可通过型材自身的卡接结构固定在窗框上，降低现场装配的难度，也方便后期老化后的更换维护。

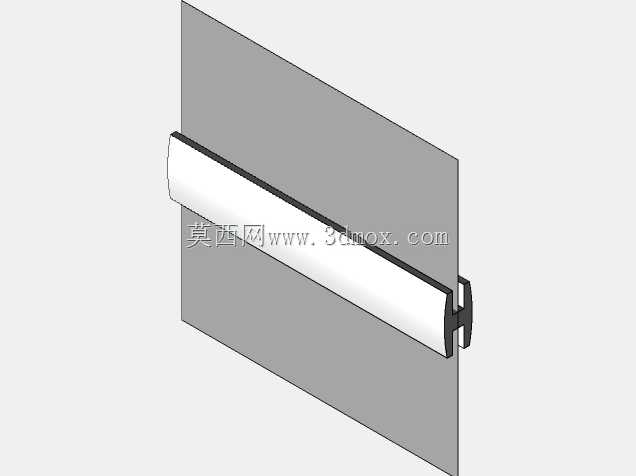

　　设计这类型材的截面时，首先要确定窗体与窗框之间的配合间隙范围，通常船舶舷窗的金属构件加工会存在一定的公差，橡胶型材的压缩量需要控制在合理区间，压缩量过小会导致密封压力不足，水密性能无法达标，压缩量过大则会增加窗体闭合的阻力，长期使用还会加速橡胶的永久变形，缩短密封件的更换周期。本次设计的橡胶型材采用了对称式的双唇边结构，中间的主体部分为实心橡胶提供足够的支撑强度，两侧的唇边厚度较薄，在窗体压紧时可以率先发生变形，贴合窗体的玻璃表面与窗框的金属面，形成两道独立的密封防线，即使其中一道唇边因为杂物卡滞出现微小缝隙，另一道唇边依然可以保证密封效果。

　　在安装边界的考量上，型材的整体宽度需要匹配窗框上预留的嵌槽宽度，嵌槽的深度要略大于型材卡接脚的高度，保证卡接脚完全嵌入槽内后不会因为窗体的反复开合出现脱出的问题。型材的高度方向需要突出窗框平面一定尺寸，这个突出量就是密封的有效压缩行程，需要结合窗体闭合后的锁紧行程来确定，确保窗体锁紧到位后，橡胶型材的压缩率处于材料的最佳弹性区间，通常船用密封橡胶的压缩率控制在25%到35%之间，既可以保证足够的密封比压，又不会让橡胶长期处于过度压缩的状态。

　　从结构细节来看，型材与玻璃接触的唇边表面做了微圆弧处理，避免尖锐边缘长期挤压玻璃造成玻璃表面的应力集中，尤其是游艇使用的钢化玻璃，局部应力过大可能会导致玻璃在温差变化或者航行振动时出现开裂。型材的底部设计了内凹的缓冲槽，当橡胶受到挤压时，材料可以向缓冲槽内变形，避免橡胶因为无处延展出现褶皱，褶皱的出现会在密封面形成微小的渗漏通道，直接影响密封效果。同时这个缓冲槽还可以容纳少量装配时残留的杂物或者使用过程中进入的灰尘，避免杂物夹在密封面之间破坏密封的连续性。

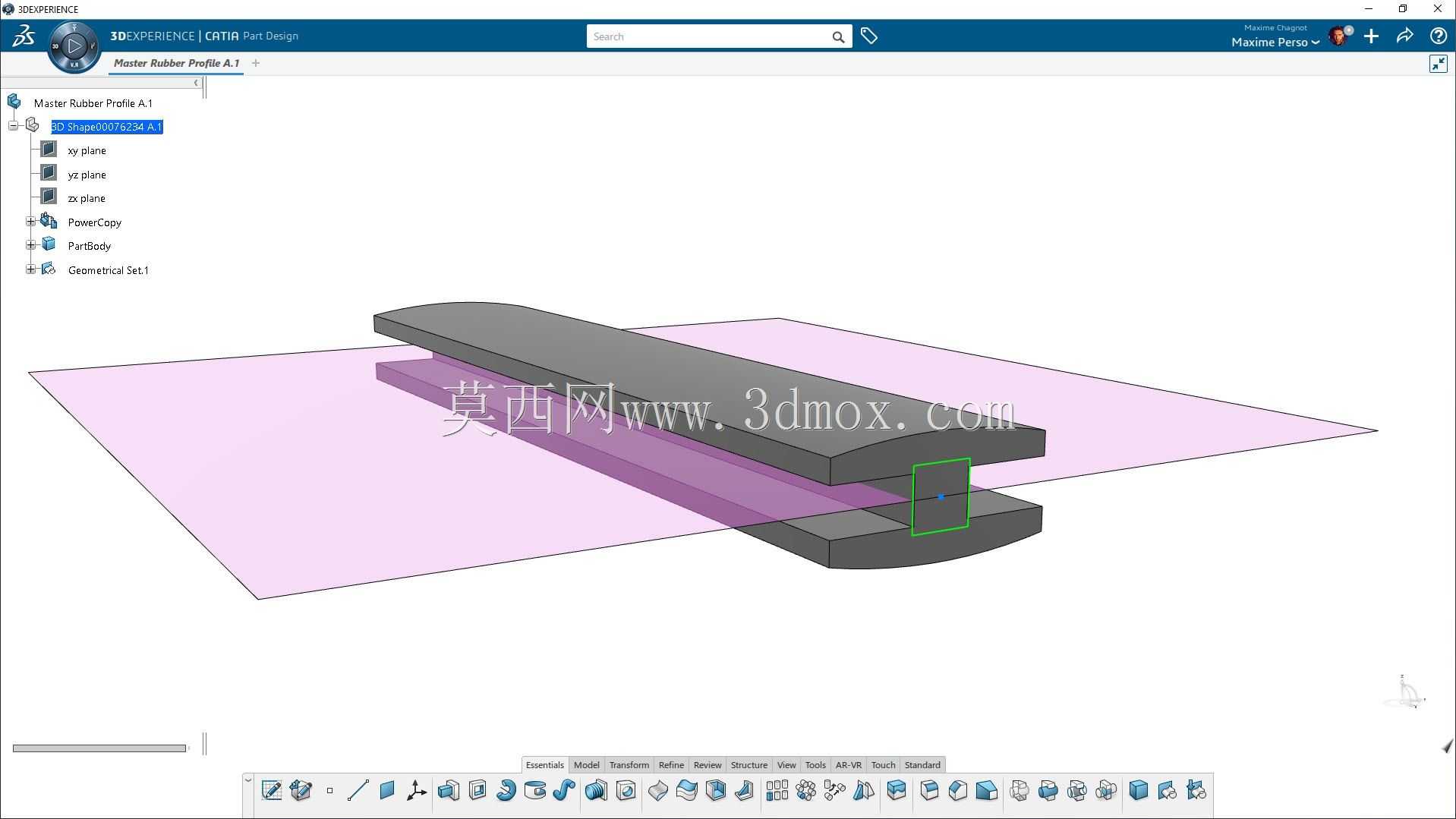

　　在实际选型应用中，这类橡胶型材需要根据舷窗的周长裁切后进行端部粘接，形成闭合的密封圈，因此截面的一致性非常重要，裁切后的端面要平整，粘接时要保证对接处的截面完全对齐，避免对接位置出现台阶或者缝隙。设计过程中通过参数化的轮廓控制，可以快速调整不同尺寸舷窗对应的型材截面参数，不需要重新绘制整个截面轮廓，只需要调整唇边厚度、主体宽度、卡接脚尺寸等关键参数，就可以生成适配不同规格舷窗的型材模型，大幅提升同系列产品的设计效率。

　　不同于普通建筑门窗的密封胶条，船用橡胶型材的使用环境更加恶劣，需要长期承受紫外线照射、盐雾腐蚀以及温差的大幅变化，因此在结构设计时要尽量避免出现应力集中的尖角位置，减少橡胶材料在老化过程中从应力集中位置出现开裂的概率。型材的所有转角位置都采用大圆角过渡，既可以提升密封时的贴合度，也能延长橡胶件的实际使用寿命。在安装时，只需要将型材的卡接脚对准窗框的嵌槽均匀按压到位即可，不需要额外的紧固件，整个安装过程单人即可完成，后期维护时只需要将老化的型材从嵌槽中拉出，清理槽内的杂物后卡入新的型材就可以完成更换，不需要对窗体结构进行拆解，大幅降低了船舶运营过程中的维护成本。
