游艇舱室窗轮廓密封结构三维设计

　　在中小型游艇的舱室结构设计环节，舷窗与舱壁的衔接区域一直是结构防水、外观整平度控制的核心难点，不同于陆用建筑窗体的静态安装场景，游艇航行过程中会持续承受浪涌冲击带来的结构微变形、高速航行时的风压交变载荷，还有长期高盐雾高湿度环境下的密封老化考验，这部分的结构设计如果处理不到位，很容易出现舱壁渗水、高速行驶风噪异常、外观胶缝不均等一系列实际使用问题。这套窗轮廓结构的设计，核心是围绕舱壁蒙皮与窗体的过渡衔接做参数化适配，设计过程中预留了橡胶密封轮廓的生成逻辑，不需要针对每一款不同曲率的舱壁单独重做密封边的曲面，只需要匹配窗体的安装边界、舱壁的曲面弧度，就能快速生成贴合度达标的密封压边结构，大幅缩短同系列不同尺寸舷窗的设计迭代周期。

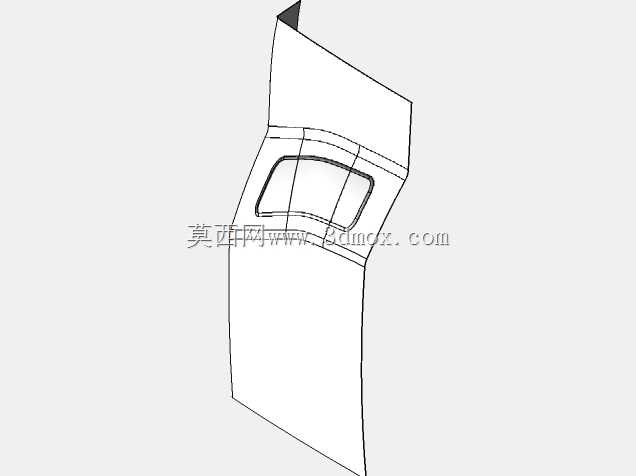

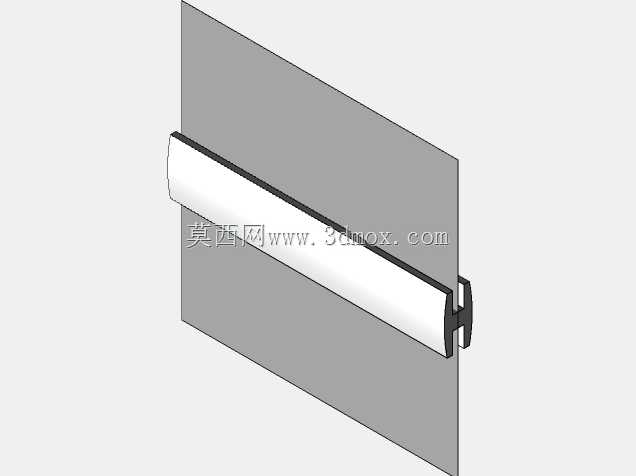

　　从实际安装边界来看，这套结构适配的是倾斜式舱壁安装场景，也就是常见的游艇驾驶舱前侧、客舱侧部的非垂直舱壁，窗体本身采用大圆角矩形的轮廓，避免直角区域的应力集中，同时圆角过渡的密封边在长期受振情况下，不容易出现胶层开裂的问题。结构整体分为三个核心功能段：最外侧是与舱壁外蒙皮齐平的贴合边，这部分的曲面曲率完全匹配舱壁的外表面弧度，安装后不会出现突出的台阶，既能减少航行时的风阻，也能避免航行中溅起的水流在台阶处积存，减少盐垢沉积的问题；中间段是窗体的嵌装槽，槽体的深度预留了玻璃安装、密封胶层填充的公差余量，不需要现场安装时反复修磨窗体边缘，槽体的内侧做了微小的倒扣结构，能卡住密封橡胶条，避免橡胶条在长期振动、温度变化情况下出现脱槽移位；

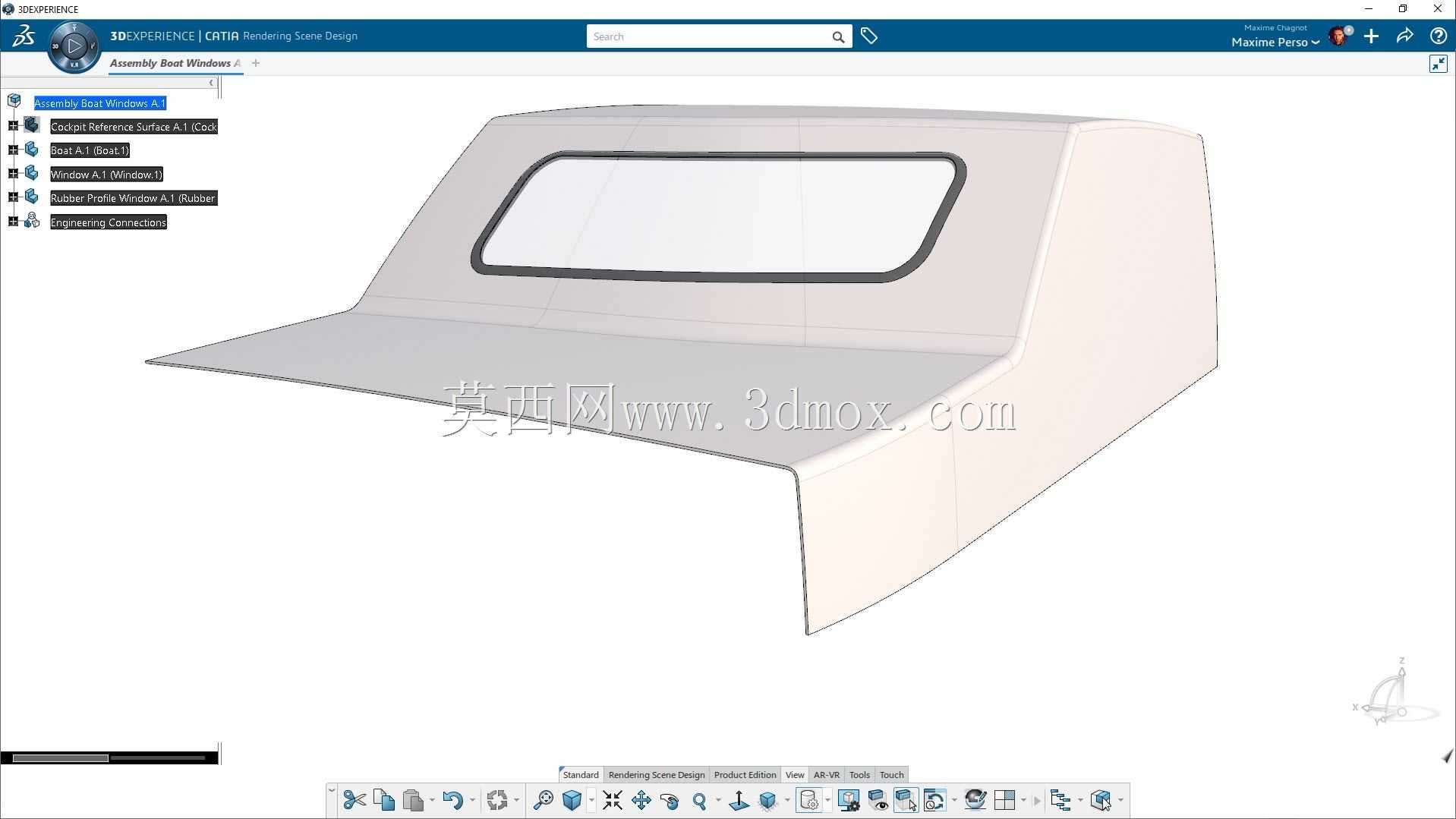

　　内侧段是与舱室内饰板衔接的压边，压边的宽度做了统一的参数化控制，不管窗体尺寸怎么调整，压边宽度始终保持一致，能匹配内饰板的裁切公差，安装后内饰板与窗边框的缝隙均匀，不需要额外打装饰胶遮盖。设计过程中特意考虑了Power copy的参数化复用逻辑，把窗轮廓的所有控制尺寸——包括圆角半径、嵌装槽深度、内外压边宽度、密封边的拔模角度都做了参数关联，在同系列游艇的不同舱室位置做窗结构设计时，只需要替换对应位置的舱壁曲面、输入窗体的长宽尺寸，就能自动生成匹配的轮廓结构，不需要重新绘制曲面、反复检查曲面连续性。从实际使用场景的适配性来看，这套结构既可以用在玻璃钢材质的游艇舱壁，也能适配铝合金焊接舱壁的安装需求，针对玻璃钢舱壁的成型特性，

　　结构的所有转角位置都做了不小于R3的圆角过渡，避免玻璃钢糊制时出现纤维架桥、局部壁厚不足的问题；针对铝合金舱壁的焊接特性，贴合边的厚度做了等厚设计，方便焊接时控制热变形，减少焊后窗体安装面的平面度校正工作量。很多初级结构设计人员做这类窗结构时，容易犯的错误是直接把窗体轮廓投影到舱壁曲面上就生成实体，忽略了密封橡胶条的安装空间、舱壁与窗体之间的装配公差，最后实际安装时要么橡胶条装不进去，要么装完之后缝隙不均，甚至出现密封面不贴合渗水的问题，这套结构在设计时就把密封橡胶的压缩量预留到了合理区间，橡胶条装配后的压缩率控制在30%左右，既能保证密封性能，也不会因为压缩量过大导致橡胶条过早老化失去弹性。另外在外形的曲面连续性上，窗轮廓与舱壁衔接的位置做了G2连续过渡，不会出现明显的棱线，不管是外表面做喷漆还是胶衣饰面，都不会出现反光不均的外观缺陷，对于主打外观质感的中小型游艇来说，这部分的细节处理直接影响产品的整体质感。结构的安装定位也做了对应的设计考量，在轮廓的内侧预留了三个均匀分布的定位凸台，安装时可以先把窗体通过凸台卡在舱壁的预开孔上，不需要额外的工装扶持就能完成定位打胶或者螺栓固定，能大幅提升现场安装的效率，减少安装过程中窗体移位导致的装配偏差。
