固态硬盘防护塑料盖结构设计方案

项目分类:通用机械零部件 发布时间:2021-12-29 ID:480723
  • 固态硬盘防护塑料盖结构设计方案
  • 固态硬盘防护塑料盖结构设计方案
  • 固态硬盘防护塑料盖结构设计方案

  日常做消费电子结构配套设计时,SSD的防护端盖是很容易被忽略但直接影响存储模块装配可靠性的小零件,很多人觉得就是个扣合的塑料壳,实际要兼顾的边界条件一点不少。先从实际应用场景说,这类塑料盖主要用在台式机机箱内置硬盘位、工业工控机存储舱、外置硬盘盒内部三个核心场景,不同场景下的受力和装配要求差异不小:台式机内置场景里,盖体要应对机箱内部走线拉扯、装机时的工具磕碰,还要避免主板电容引脚剐蹭到SSD的PCB边缘;工控机场景下,设备长期处于有轻微振动的工业现场,盖体和SSD、安装基座的配合不能出现松脱旷量,不然长期振动下会磨到存储颗粒的焊点;外置硬盘盒场景里,盖体还要承担一部分辅助散热的接触面作用,同时抵消跌落时的冲击,避免SSD直接受硬冲击。

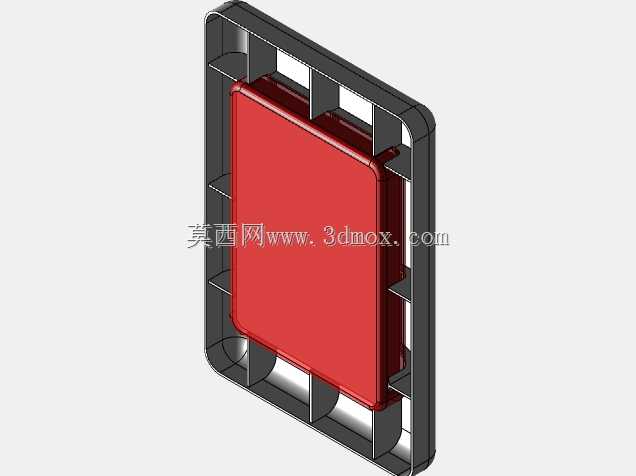

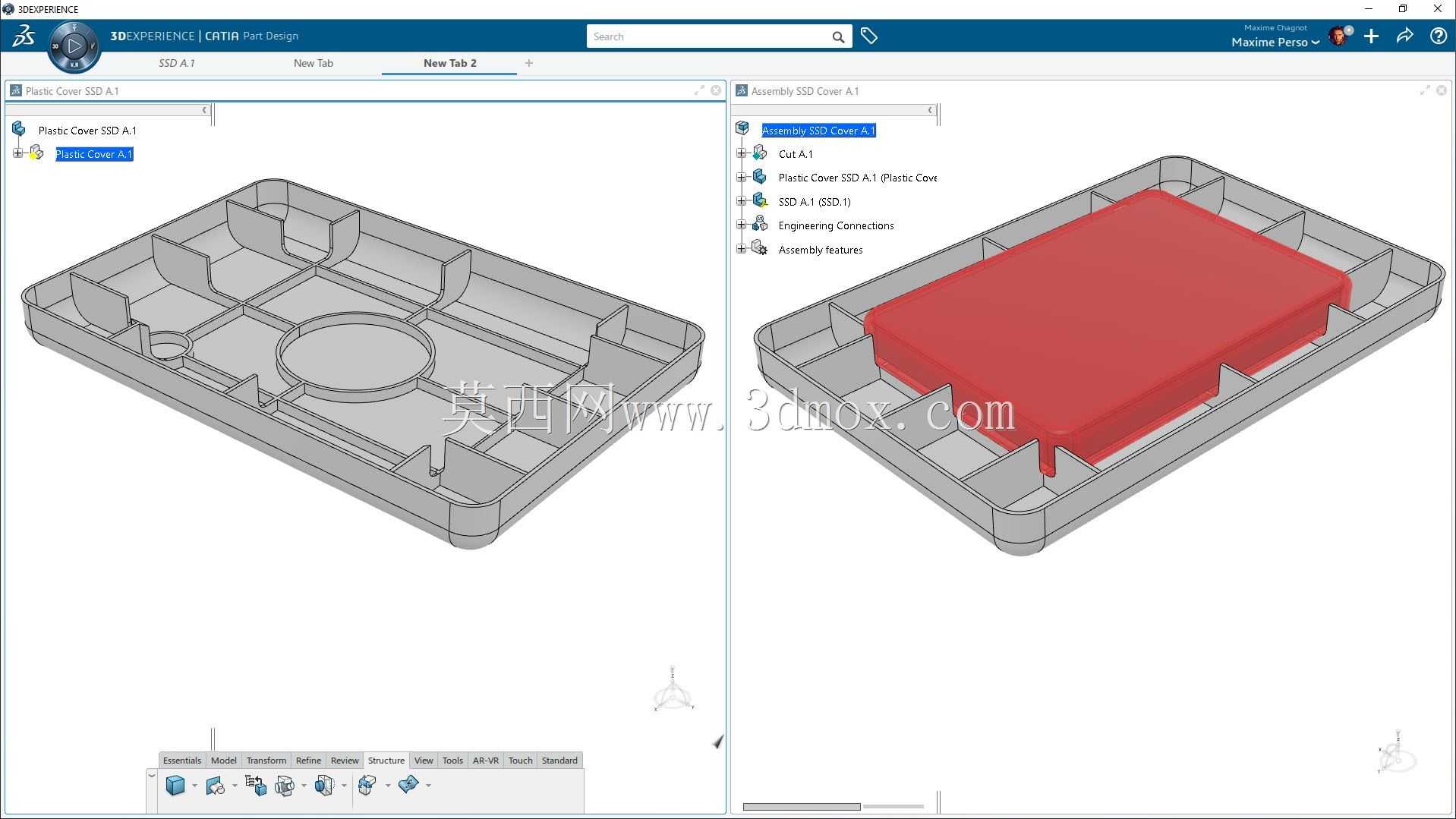

  从功能特性上拆解,这个盖体不是简单的平面盖板,看结构就能发现,内腔做了分区的筋位设计:中间大面积的平整区域是对应SSD的PCB板面,留的间隙刚好避开板上的颗粒、电容等凸起元器件,不会出现压件的问题;周边的围边做了阶梯式的卡扣结构,和基座扣合时不需要额外打螺丝,靠塑料本身的微量形变就能卡紧,装配效率比螺丝固定高很多,后期维护拆取也不用工具。围边上的几个圆形、异形的凹槽不是随便开的减重槽,圆形槽是对应基座上的定位凸柱,装配时先卡定位柱再压合卡扣,能完全避免装偏的问题;侧边的几个小缺口是预留的走线空间,不管是SATA线还是M.2的固定端,都不会被盖体压住线皮,长期使用不会磨破绝缘层。

  设计思路上,这类塑料盖优先选注塑工艺成型,材料一般用ABS或者阻燃PC/ABS合金,毕竟电子设备内部的零件要满足基本的阻燃要求,不能因为电路异常出现引燃风险。筋位的厚度做了均匀化处理,所有壁厚差控制在0.2mm以内,避免注塑时出现缩痕、翘曲的问题,毕竟盖体是和SSD直接配合的,要是翘曲量超过0.3mm,扣合后就会压到PCB上的元器件,甚至导致板件变形。卡扣的设计特意做了15度的导入斜角,压合时的阻力很小,徒手就能压到位,卡扣的扣合量留了0.8mm,既不会因为扣合量太小容易松脱,也不会因为扣合量太大拆取时掰断卡扣。

  再说到安装边界和尺寸配合,这类盖体的外形尺寸是完全匹配标准2.5英寸SSD的安装规范的,长宽尺寸控制在100mm*70mm的标准硬盘尺寸范围内,总高度加上围边也不超过7mm,装到标准2.5英寸硬盘位里不会和上下盖出现干涉。盖体和SSD板面的间隙留了1.2mm,刚好能容纳常规厚度的存储颗粒和主控芯片,要是遇到带薄散热片的SSD,这个间隙也能兼容,不需要额外修改盖体结构。定位槽的位置和标准硬盘的安装孔位是对齐的,就算不用卡扣,也能配合硬盘螺丝把盖体压在安装位里,兼容不同的装配需求。另外盖体的外表面做了细微的磨砂纹理,不是光面设计,一方面是注塑时更容易脱模,减少表面瑕疵,另一方面装机时手拿不容易打滑,也不容易留指纹和划痕,长期使用外观不会有明显的旧化痕迹。

  很多新手做这类小结构件的时候,容易只看外形不考虑实际装配的公差,比如把围边的尺寸做的太死,没有留0.1mm的装配公差,实际注塑出来因为塑料的收缩率偏差,就会出现扣不上或者扣合太松的问题。这个设计里所有配合尺寸都留了合理的公差带,定位柱和定位孔的间隙留了0.15mm,就算注塑有轻微的尺寸波动,也能顺利装配。还有筋位的根部都做了R0.5的圆角过渡,避免应力集中,要是直角过渡,注塑时容易在根部出现气泡,后期受冲击也容易从根部断裂。另外盖体的几个角都做了小圆角处理,没有尖锐的边角,一方面是装配时不会划手,另一方面也避免尖角处应力集中,跌落时不容易出现开裂的问题。
