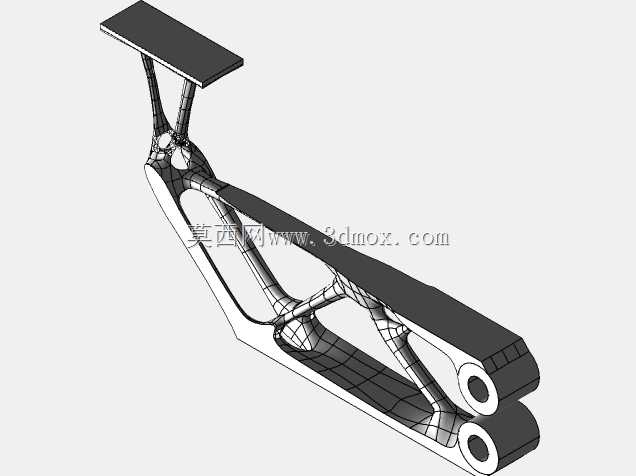

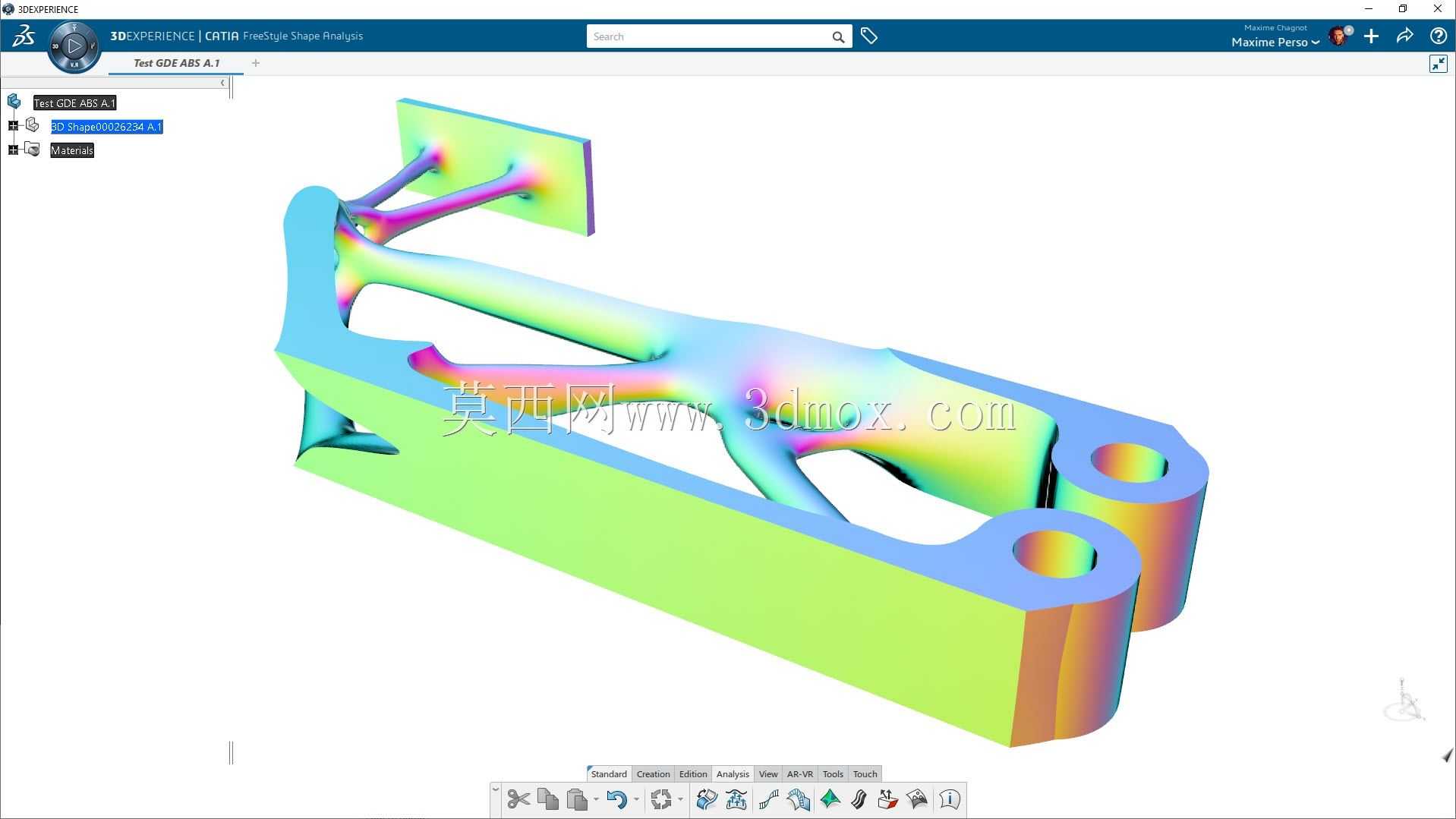

拓扑优化增材制造专用连接支架

　　这款连接支架是面向增材制造工艺开发的功能生成式结构件，主要应用在对重量控制严苛、安装空间受限的精密设备连接场景中，常见于航空航天机载设备安装、高端检测仪器内部构件连接、轻量化工业机器人末端执行器固定等工况，承担两个相对独立构件之间的载荷传递与位置固定作用，需要同时承受静态安装载荷与设备运行过程中的交变振动载荷，避免连接部位出现应力集中导致的疲劳失效。

　　从结构设计逻辑来看，这款支架没有采用传统的等截面实体或者规则肋板拼接的设计思路，而是基于给定的安装边界、载荷工况通过功能生成算法迭代得到最优传力路径，再结合增材制造的工艺约束调整成型细节，最终呈现出类似生物骨骼的仿生拓扑形态。支架一端为平板安装面，预设了安装固定的贴合基准，能够与被连接件的安装平面完全贴合，保证安装后的接触刚度，避免出现安装面翘曲导致的预紧力流失；另一端为同轴双孔耳片结构，孔位的同轴度、孔壁与安装端面的垂直度都按照精密连接的公差要求控制，能够适配销轴或者螺栓的铰接/固接需求，两个耳片的间距根据配套连接件的厚度预留了合理的安装间隙，既不会因为间隙过大导致连接晃动，也不会因为间隙过小出现装配卡滞。

　　在传力路径的设计上，所有的材料分布都沿着主应力迹线排布，在应力水平较高的连接过渡区域做了材料加厚处理，在应力水平极低的非承载区域完全去除冗余材料，相比同载荷等级的传统实体支架，重量能够降低40%以上，同时固有频率也得到了优化，能够避开常见设备运行的振动频段，降低共振风险。支架的中间连接段采用了渐变截面的仿生筋条结构，筋条之间的镂空区域既实现了减重效果，也能够在承受冲击载荷时通过微小的弹性形变吸收部分冲击能量，避免刚性断裂。所有的结构转角位置都做了大圆角过渡处理，没有传统机加工结构常见的尖锐内角，一方面是为了适配增材制造的工艺要求，减少打印过程中的应力集中导致的翘曲变形，另一方面也能够消除结构本身的应力集中点，提升构件的疲劳寿命。

　　从安装边界来看，支架的平板安装面的孔位间距、耳片端的孔径与中心距都严格匹配配套构件的安装尺寸，整体外轮廓在安装后不会超出设备预留的安装空间，镂空结构也不会与周边的管线、其他构件产生运动干涉。支架的所有外露表面都按照增材制造的后处理要求做了表面粗糙度控制，安装贴合面与孔壁位置预留了后加工余量，能够在打印完成后通过少量的机加工达到装配精度要求，不需要复杂的多工序加工，相比传统减材制造的支架，生产周期更短，材料利用率更高，尤其适合小批量定制化的轻量化设备配套需求。在实际使用过程中，这类拓扑优化的增材支架不需要额外增加加强肋来补强，自身的结构形态已经实现了等强度设计，在极限载荷下的失效模式为塑性变形而非突然断裂，能够给设备运维留出足够的故障预警空间，避免突发结构失效导致的设备损坏。
