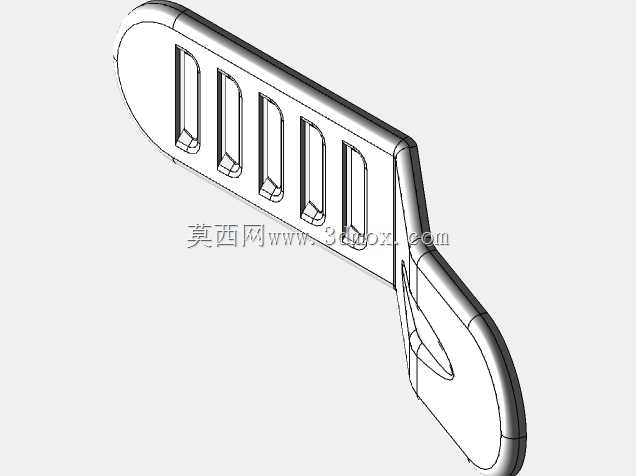

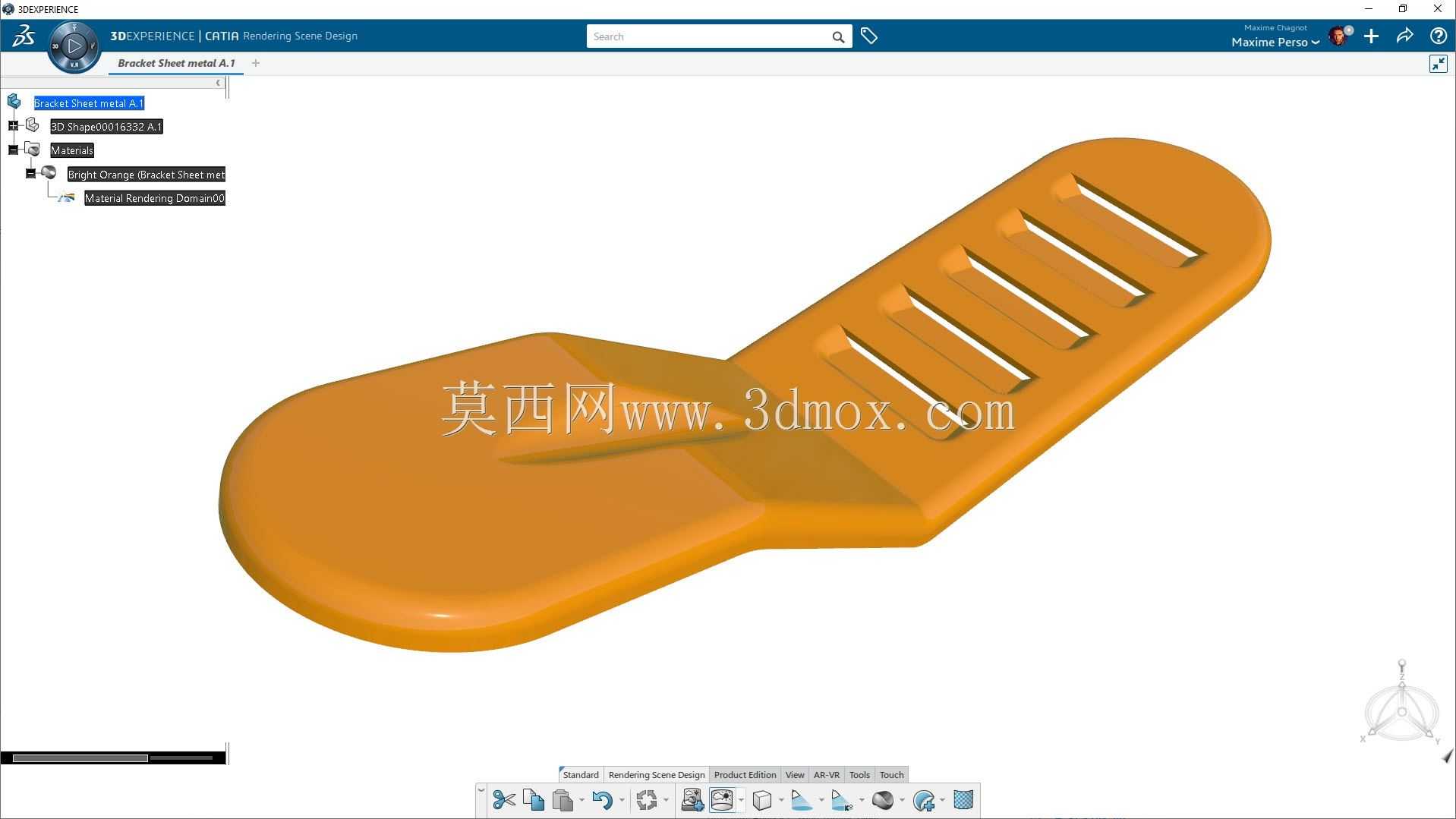

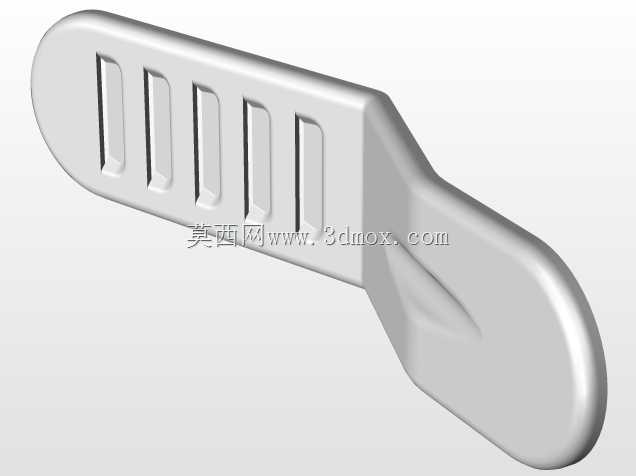

带防滑槽弯折式铝制支撑金属板结构

　　日常做钣金类支撑构件设计时，这类弯折成型的金属支撑板是很常见的小尺寸承载件，多数用在轻工设备的内部承托、小型工装的定位支撑，或是民用五金的连接承载场景里，比如小型电子设备的内部承托支架、便携工具的握持支撑段、轻型物料输送线的侧部导向托条，都能见到这类结构的身影。做这类构件的三维设计时，首先要明确实际承载的边界条件，不能只看外形做曲面，要先捋清楚安装端的固定方式——这个构件的一端是圆弧过渡的平直段，预留的安装区域需要匹配对应法兰面的安装孔位，孔位的边距要满足钣金冲压的最小壁厚要求，避免冲压时出现孔边撕裂的问题，同时安装面的平面度要控制在合理公差范围内，不然锁紧固定后会出现构件翘曲，影响另一端支撑段的位置精度。

　　构件的弯折段是整个结构的应力集中区域，设计时特意做了大圆弧过渡，没有用直角弯折，一方面是钣金折弯工艺本身需要预留折弯半径，避免折弯处出现材料减薄过量甚至开裂的问题，另一方面大圆弧过渡能分散承载时的应力，避免长期受载后弯折处出现疲劳变形。支撑段上开设的多道平行长槽，不是单纯的减重设计，实际使用时这些槽有两个核心作用：一是增加支撑面的摩擦力，当承托的工件或是握持的接触面压在板面上时，槽边的棱边能增大接触阻力，避免承托物出现滑移；二是这些长槽可以作为安装调节位，当需要微调附属构件的位置时，可以通过槽内穿装紧固件实现一定范围内的位置调整，不用额外开设多组固定孔，也能降低加工成本。

　　从安装边界来看，这个构件的平直安装段长度要匹配对应安装基座的法兰面尺寸，不能超出基座边缘，不然会出现安装干涉，弯折段的抬升高度要根据实际承托的高度需求确定，弯折角度控制在120度到150度之间，既保证支撑段有足够的承载刚度，又不会因为弯折角度过小导致弯折处应力过大。整个构件采用铝合金板材加工，是因为铝材质的比重小，做这类小尺寸支撑件能有效降低整体重量，同时铝的折弯成型性好，不需要太大的折弯压力就能完成成型，表面做阳极氧化处理后还能有不错的耐磨和防腐蚀性能，适合在多数常规工况下使用。

　　建模过程中要注意钣金件的展开系数设置，不同厚度的铝板对应的折弯K因子不一样，不能直接套用钢板的参数，不然展开后的下料尺寸会出现偏差，导致折弯后成品的安装孔位错位、支撑段长度不符合要求。另外支撑段的长槽加工要注意槽端的圆弧处理，避免槽端出现应力集中，在长期受交变载荷的场景下，槽端的直角位置很容易萌生裂纹，导致构件断裂，所以槽端必须保留和槽宽匹配的圆弧过渡。这类构件在实际装配时，安装面和基座之间最好加装薄的橡胶垫片，一方面能弥补安装面的平面度误差，让锁紧力分布更均匀，另一方面能起到减震作用，避免设备运行时的振动导致紧固件松动，影响支撑稳定性。

　　很多新手做这类钣金支撑件的时候，容易只关注外观造型，忽略工艺可行性和实际承载的应力分布，比如把弯折半径做的太小，或是把孔位开的离折弯线太近，导致加工时出现废品，或是使用过程中很快出现变形失效。做这类结构设计时，要先结合实际使用场景确定载荷大小，再反推板材厚度、折弯半径、孔位边距这些核心参数，不能凭感觉定尺寸。比如如果是用在手持工具上的支撑结构，还要考虑边缘的倒角处理，避免锐边划伤操作人员，所有外露的板边都要做倒钝处理，长槽的边缘也要做去毛刺处理，避免装配和使用过程中出现割手的问题。

　　另外这个构件的圆弧端头设计，除了避免锐边的安全考虑之外，也能减少安装时和周边构件的干涉，在空间比较紧凑的设备内部，圆弧端头相比直角端头更容易装配，不会因为边角的位置偏差卡住周边的管线或是其他零件。整个构件没有多余的复杂结构，所有的特征都是为了满足功能和工艺要求，没有为了造型添加无用的曲面，这也是钣金类支撑构件设计的核心原则，在满足使用要求的前提下尽可能简化结构，降低加工难度和生产成本。
