带阵列安装位的圆角矩形塑料承载面板

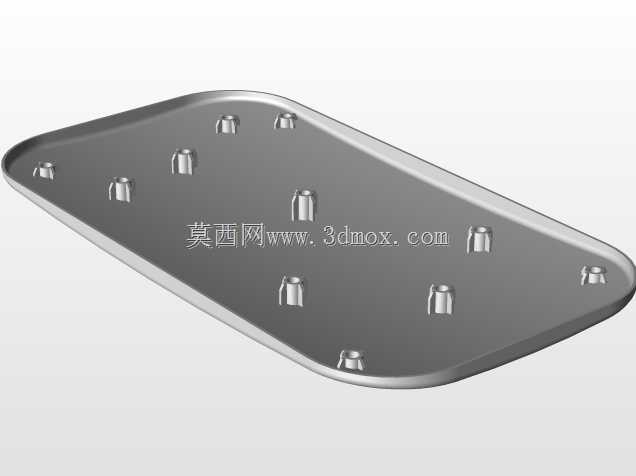

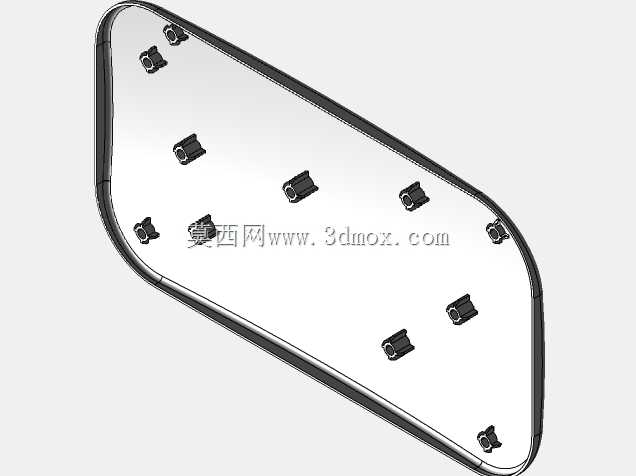

　　这款带阵列安装位的圆角矩形塑料承载面板，在消费电子外设、小型桌面供电模块、通讯终端配套组件的装配场景中有着较高的适配性，日常多作为内部承载基体，承托小型接线端子、夹装弹片、固定螺钉等零散装配零件，避免内部组件在设备搬运、使用过程中出现移位、松脱的问题。从实际装配的角度看，面板整体采用大圆角矩形的外轮廓设计，四个边角的圆弧过渡并非单纯的外观优化，一方面可以消除锐边带来的装配划伤风险，另一方面也能适配对应外壳的内部安装槽圆角，减少装配时的对位干涉，避免硬压装配导致的塑料件应力发白问题。面板表面规则排布的多组凸起安装位，是整个结构的核心功能区域，每一组安装位的尺寸都对应常规M2-M3规格螺钉的固定柱尺寸，同时预留了夹装弹片的卡接槽位，

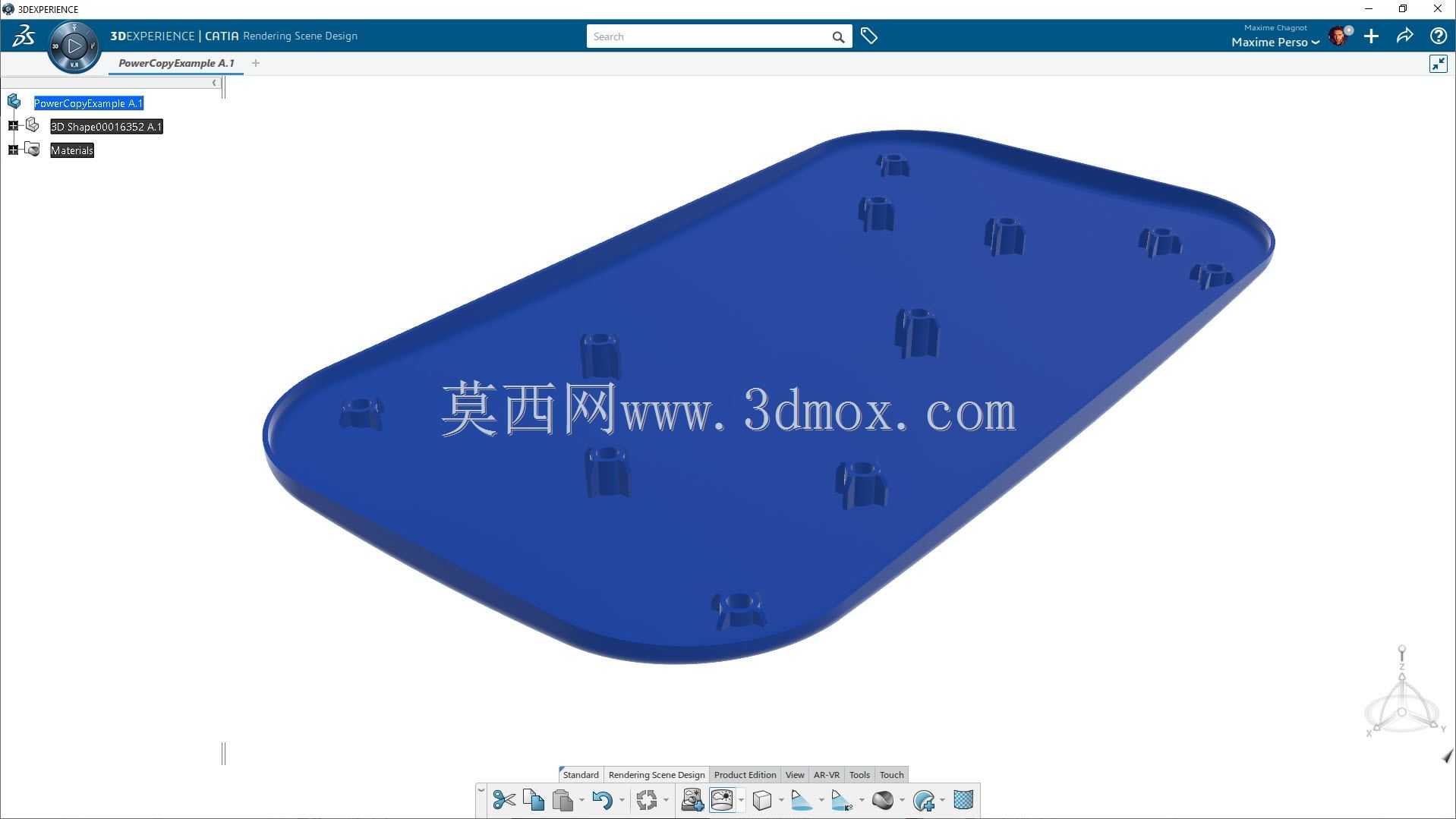

　　既可以通过螺钉实现零件的刚性固定，也能通过卡接结构实现免工具快装，适配不同装配效率要求的生产线。在设计思路上，这类面板的建模优先考虑PowerCopy特征复用的逻辑，将单个安装位的凸台、卡接槽、螺钉过孔做成可复用的特征组，按照预设的排布间距批量实例化到面板基体上，避免逐个绘制特征带来的尺寸误差，同时也方便后续调整安装位的数量、间距时，只需要修改特征阵列的参数即可快速迭代，不需要重构整个模型。从安装边界的维度考量，面板的厚度控制在常规薄壁塑料件的合理区间，既保证足够的支撑强度，避免承托零件时出现中部下凹变形，也不会因为壁厚过大导致注塑成型时出现缩痕、翘曲问题。面板边缘的壁厚做了均匀的过渡处理，和外壳内壁的配合间隙控制在0.1-0.

　　2mm之间，既可以顺利装入外壳槽位，也不会因为间隙过大出现装配后晃动的问题。表面的安装位阵列排布时，特意避开了面板的边缘应力集中区域，最外侧的安装位距离面板边缘的距离大于两倍壁厚，防止锁螺钉时出现边缘撑裂的问题。实际使用中，这类面板不需要额外做表面处理，采用常规ABS或者PP塑料注塑即可满足使用要求，部分需要绝缘防护的场景下，也可以选用阻燃级塑料原料，适配供电类产品的安规要求。面板背面没有多余的加强筋结构，依靠平整的背面和外壳内部的支撑筋完全贴合，保证装配后的整体平整度，不会因为背面结构凸起导致装配后面板倾斜，影响表面安装零件的对位精度。在装配流程中，操作人员可以先将需要固定的夹片、电源接线端子等零件预先卡装到面板对应的安装位上，再整体装入设备外壳内部，最后统一锁付固定螺钉，相比逐个在外壳内部安装零散零件，能大幅提升装配效率，也能减少小零件掉落设备内部的装配故障。
