带展开工艺的料斗钣金结构设计

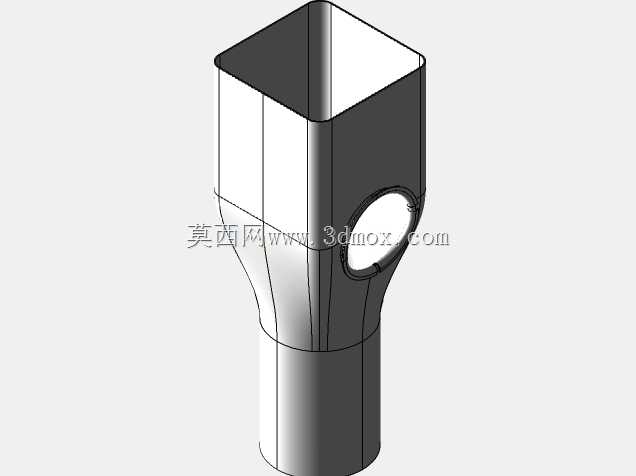

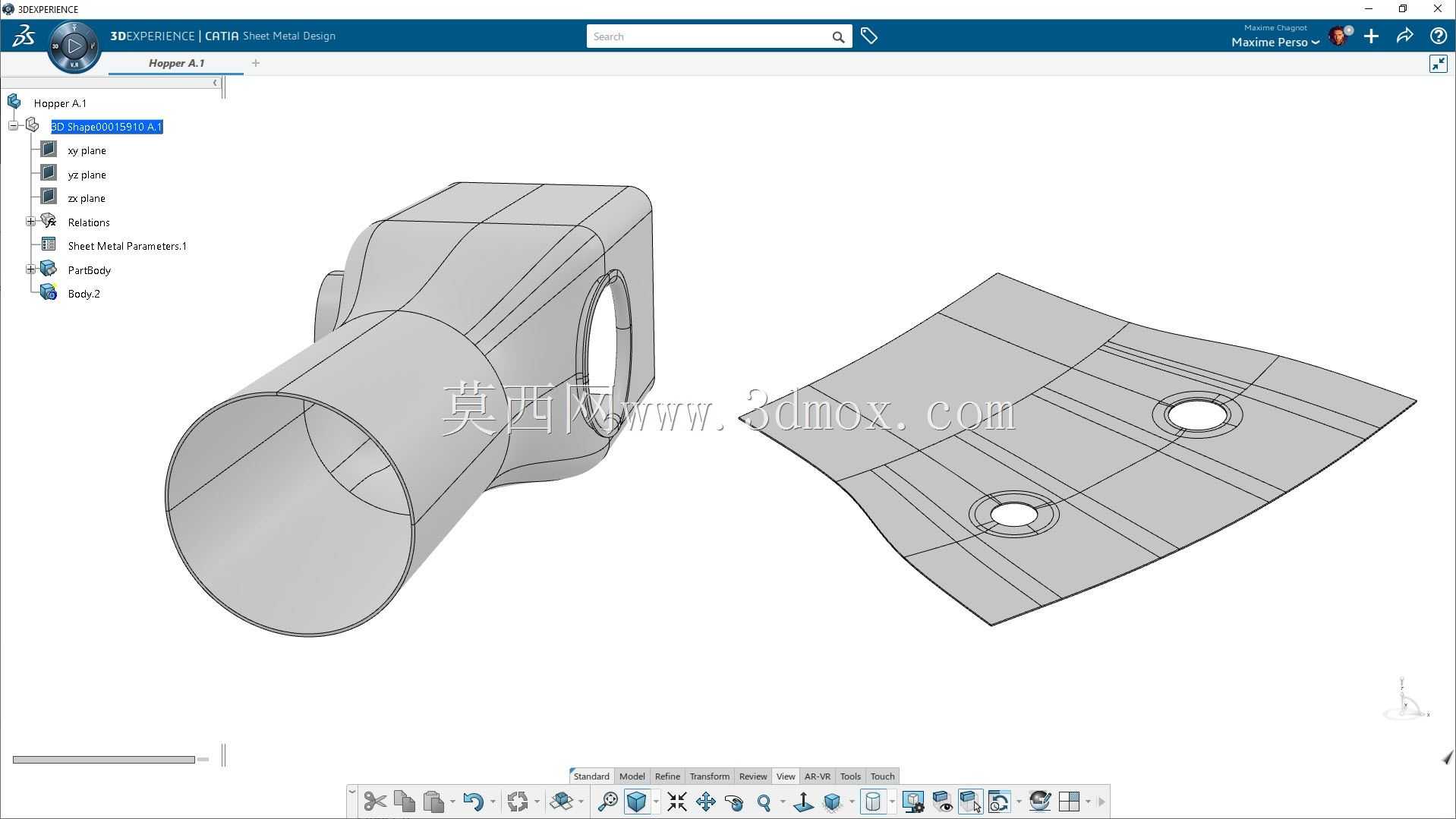

　　在散料输送、定量给料的工业场景中，料斗部件长期承担物料导流、暂存缓冲的核心作用，而采用钣金工艺制作的料斗金属板，相比铸造、焊接拼合的同类结构，具备重量轻、成型快、表面一致性好的优势，广泛适配粮食加工、建材配料、小型化工投料等中低载荷的物料输送工况。这款料斗钣金结构采用一体化成型思路，将圆筒状的进料衔接段与曲面导流的斗身主体整合为单一钣金件，避免了多段拼焊带来的焊缝积料、渗漏风险，同时配套的展开平板结构直接对应钣金下料工序，无需设计人员额外做展开放样，能直接对接激光切割、数控冲床的下料流程，大幅缩短从设计到生产的转化周期。从结构功能来看，圆筒段的作用是与上游的出料管道、给料设备出口做套接配合，

　　其内径尺寸匹配常规的100-150mm口径输送管路，筒身预留的环形贴合面能保证套接后无径向错位，减少物料输送过程中的撒漏；曲面斗身部分采用渐变曲率设计，从圆筒段的圆形截面平滑过渡到下方的矩形出料口，过渡段的曲面斜率经过反复校核，针对颗粒状、粉状物料的安息角做了适配，避免物料在斗壁滞留结拱，保证下料顺畅。斗身平板区域预留的两个安装孔位，分别对应料斗与机架的固定点位、与下方出料控制机构的连接点位，孔位周边做了局部压型加强处理，避免薄钣金件在螺栓锁紧时出现板面变形，保证安装后的结构稳定性。设计过程中充分考虑了钣金加工的工艺边界，所有折弯位置的内R角统一取板材厚度的1.2倍，既避免折弯时出现板材开裂，也能减少折弯工序的模具调整次数；

　　展开图上的所有轮廓线、折弯线都做了清晰的工艺标注，下料后可直接按折弯线定位加工，无需二次划线。针对不同的应用场景，这款钣金件可适配0.8-2mm厚度的钢板、铝板等常用钣金材料，若用于食品类物料输送，可选用镜面不锈钢板材加工，表面光滑不易粘料，清洁也更方便；若用于普通建材、矿粉类物料输送，选用普通冷轧钢板做喷塑处理即可满足使用需求，成本控制更灵活。安装边界方面，整个料斗钣金件的最大外轮廓尺寸控制在300mm范围内，安装时仅需在机架上预留对应两个固定孔的安装位，同时保证圆筒段上方有至少50mm的管路套接空间，下方出料口与后续设备的衔接间隙控制在10mm以内，即可完成装配，无需额外做复杂的位置调整。结构上的折叠展开设计，

　　也让这款部件在仓储运输时可以以平板状态堆叠存放，相比成型后的立体结构能节省70%以上的仓储空间，运输成本也能同步降低，对于批量配套的设备生产厂商来说，这种设计能有效压缩供应链环节的综合成本。在实际使用过程中，这款钣金料斗可承受的物料静载荷不超过50kg，适配的物料粒度不超过10mm，完全覆盖中小型给料设备的使用需求，若有更高载荷或更大粒度的使用需求，仅需调整板材厚度、局部增加加强筋即可完成改型，设计的延展性较强。
