钣金变径漏斗烟筒展开结构设计

　　这类变径漏斗形烟筒构件，多应用在工业除尘系统末端排风、小型锅炉烟气导流、车间局部焊烟收集排放的管路衔接段，也可适配散料输送系统中上下口径不一致的料流转接场景，解决不同通径管路、料口之间的平滑过渡问题，避免流通截面突变带来的风阻骤增、物料卡滞、紊流异响等实际工况问题。

　　从实际使用场景来看，这类构件一端对接小口径的排风立管或者进料管口，另一端对接大口径的集烟罩或者出料仓口，斜锥面的多瓣折弯结构，是钣金加工场景下实现曲面过渡的典型工艺方案——不需要复杂的曲面冲压模具，仅通过数控下料得到展开的扇形瓣片，再通过折弯机逐道压出折棱，拼接焊接后就能形成近似圆锥的过渡通道，加工门槛低，现场适配调整灵活，尤其适合小批量定制的管路改造、非标设备配套项目，不需要开模就能快速交付，能大幅压缩非标项目的加工周期与制造成本。

　　设计这类构件时，首先要确认两端对接接口的安装边界：小端口径要匹配上游管路的法兰或者插接尺寸，保证对接后无错位漏风、漏料问题，大端口径要匹配下游集气罩或者料仓的接口尺寸，同时要根据安装空间的限制，调整锥段的倾斜角度，避免锥面过陡导致物料挂壁、积灰，也要避免锥面过缓导致构件整体长度过长，超出安装空间的预留尺寸。展开下料阶段需要精准计算每一块瓣片的折弯角度与搭接余量，折棱的分布要均匀，保证拼接后整体圆度偏差控制在管路安装允许的公差范围内，避免对接时出现错边，影响法兰安装的密封性。

　　从功能特性来看，多瓣折弯成型的结构相比整板旋压的锥筒，刚性表现更好，折棱相当于沿锥面母线方向布置的加强筋，在壁厚较薄的情况下也能承受管路内的风压、料流冲击，不容易出现板面凹陷、变形问题，同时钣金拼接的结构方便现场根据实际安装角度做局部修整，比如现场管路存在少量安装偏差时，可以通过调整瓣片之间的搭接量来适配，不需要重新制作整个构件。对于烟气排放场景，光滑的内壁过渡能减少烟气中的粉尘在管壁附着，降低积灰堵塞的概率，减少后期运维清理的工作量；对于散料输送场景，合理的锥角设计能保证物料依靠自重顺畅下滑，不会在锥段出现搭桥、堵料的问题。

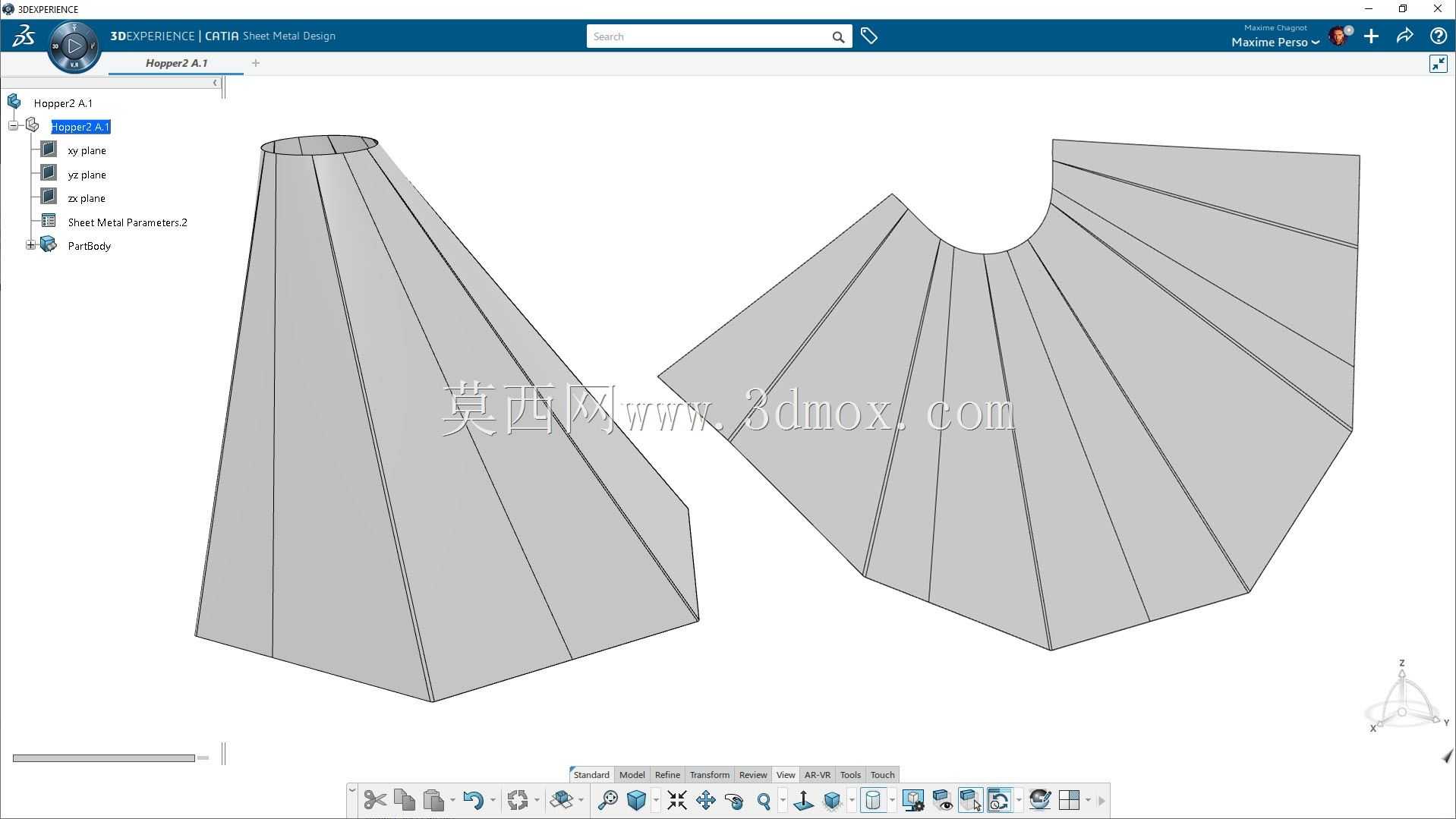

　　实际建模过程中，需要同步完成实体成型状态与展开下料状态的结构验证，确保每一块瓣片的折弯线位置、角度都和折弯机的加工参数匹配，避免出现下料后折弯无法成型、拼接后尺寸偏差超差的问题。安装边界上要预留两端法兰或者插接段的连接尺寸，小端通常采用插接或者法兰对接的方式和上游管路固定，大端根据对接设备的形式选择法兰连接、抱箍固定或者直接焊接的方式，构件本身的重量较轻，不需要额外设置承重支架，仅依靠两端接口的连接强度就能满足固定要求，部分振动较大的工况下，可以在锥段适当位置设置支架耳板，通过拉杆和周边结构固定，降低振动带来的焊缝开裂风险。

　　这类构件的材料选择通常根据流通介质确定，排放常温空气、焊烟的场景可以采用普通冷轧钢板制作，表面做喷漆防锈处理；排放高温烟气或者有腐蚀性的气体时，可以选用镀锌板、不锈钢板或者铝合金板加工，铝合金材质的构件重量更轻，防腐性能好，适合在有轻量化要求、高湿度的工况下使用；输送磨琢性较强的散料时，可以适当增加板材厚度，或者在锥段内壁贴附耐磨衬层，延长构件的使用寿命。设计时还要考虑加工工艺的可行性，瓣片的拆分数量要匹配常用板材的幅面，减少下料过程中的边角料损耗，折弯线的位置要避开焊接接缝，降低焊接变形对折棱直线度的影响，保证成型后整体外观规整，流通内壁平滑无凸起。
