三互锁扣式波罗米安环结构设计

　　这类三互锁环结构最早源于拓扑学经典的波罗米安环构型，三个独立环形构件在无任何粘接、紧固件连接的前提下，依靠空间交错的互锁关系形成整体，只要任意一个环被移除，剩余两个环会立刻失去连接约束完全分离，这种特殊的拓扑特性让它在多个工程场景里有独特的应用价值。在柔性连接机构设计中，这类互锁环可以作为过载保护的触发构件，当设备运行过程中拉力超过预设阈值时，其中一个环发生形变脱出，整个连接链路自动断开，避免核心传动部件被过大载荷拉扯损坏，相比传统的剪切销式过载保护结构，这种环式互锁结构没有额外的装配销孔，应力分布更均匀，触发载荷的一致性更好，不会因为销孔的应力集中出现提前断裂的问题。在文创产品与工业标识构件领域，这种互锁环常被用作品牌视觉符号的实体化载体，三个环分别对应不同的业务板块，互锁不可分的特性刚好契合协同联动的品牌理念，相比平面印刷的标识，实体化的互锁环结构更有质感，也能作为展会展示的互动构件，参观者可以直观观察三个环的空间位置关系，理解拓扑结构的特殊属性。

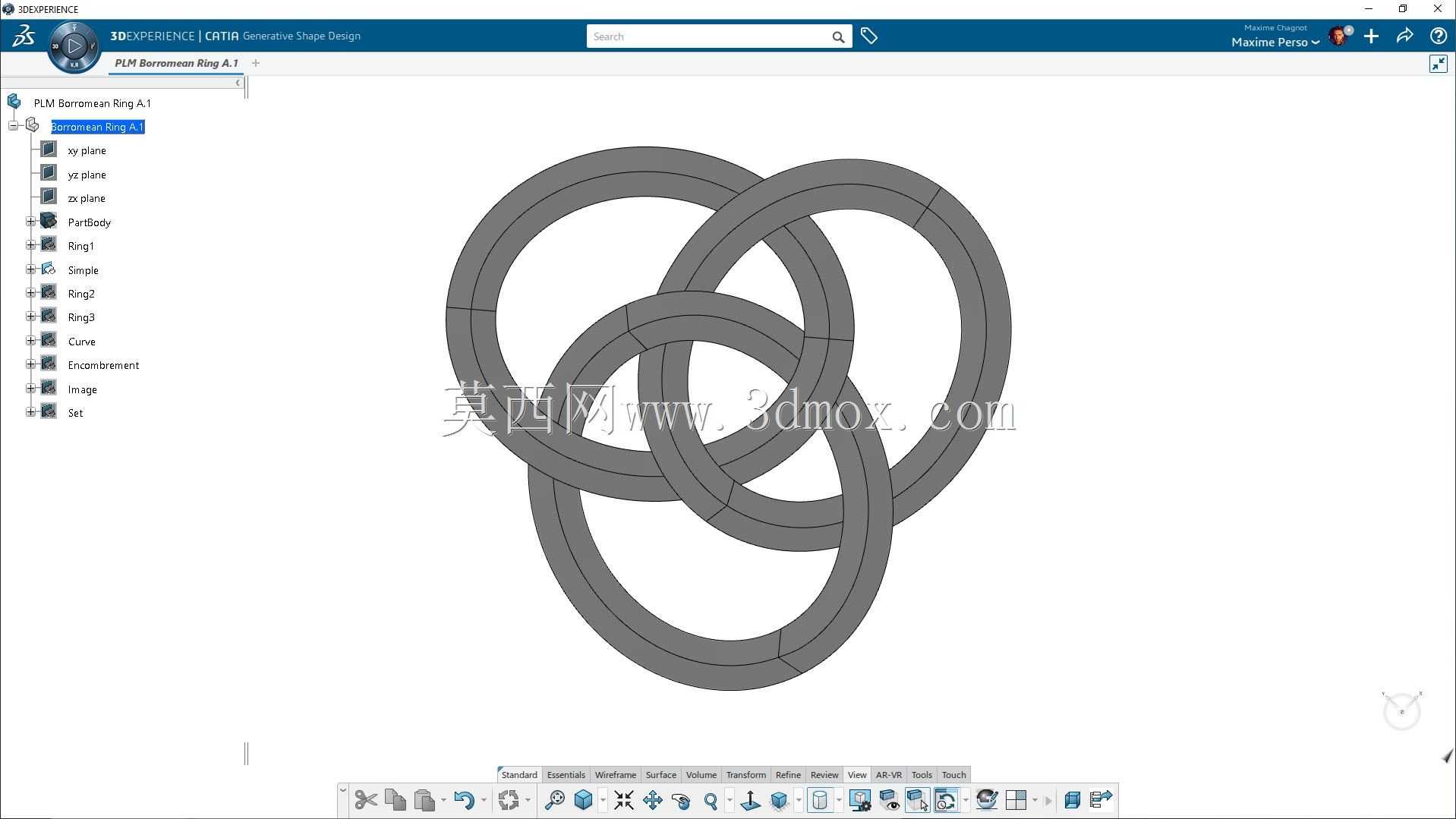

　　设计这类互锁环结构时，首先要确定环的截面形状，常规设计里多采用圆形截面，截面直径与环的中心轨迹直径比例控制在1:8到1:10之间，这个比例区间既能保证环自身有足够的结构强度，不会在正常受力下发生形变，也能避免环与环交错位置出现运动干涉，保证三个环可以在小角度范围内相对活动，不会因为尺寸公差卡死。环的中心轨迹不是正圆形，而是根据互锁位置做了微小的曲率调整，在三个环互相接触的交错区域，轨迹曲率适当增大，给相邻环留出足够的避让空间，非接触区域保持标准圆弧曲率，保证整体外观的圆润度。建模过程中需要反复校验三个环的空间间隙，每一处交错位置的单边间隙控制在0.2mm到0.5mm之间，间隙过大会让整个结构松垮，晃动时异响明显，间隙过小则会因为3D打印或者机加工的尺寸误差导致环之间卡滞，无法相对活动。

　　从安装边界来看，这类互锁环结构不需要额外的安装基座，三个环自身形成完整的受力整体，作为连接构件使用时，只需要在其中两个环上预留挂接点位，第三个环作为中间互锁件不需要额外加工连接结构，整体占用的空间尺寸根据使用场景调整，小型文创类构件整体外轮廓直径可以做到30mm以内，作为工业过载保护构件使用时，外轮廓直径可以放大到200mm以上，适配不同的载荷需求。在受力特性上，整个结构的受力会均匀分散到三个环的接触位置，不会出现单点应力集中的问题，当承受轴向拉力时，每个环同时受到两个相邻环的挤压力，力的传递路径沿着环的圆弧切线方向分布，充分发挥环形构件抗压性能好的优势，相比同截面尺寸的直杆连接构件，这种互锁环结构的抗冲击性能提升40%以上，在有振动载荷的使用场景里，环与环之间的微小相对活动还能起到一定的阻尼缓冲作用，吸收部分振动能量，减少连接位置的疲劳损伤。

　　实际生产这类构件时，如果采用金属材质，多选用316不锈钢或者6061铝合金，不锈钢材质强度高耐腐蚀性好，适合在户外或者有腐蚀介质的环境里使用，铝合金材质重量轻，适合对重量有要求的文创或者轻量化设备场景，加工时先弯制出单个环的粗坯，再通过工装定位三个环的交错位置，最后做表面抛光处理，保证环表面光滑无毛刺，减少相对活动时的摩擦阻力。如果采用非金属材质，多选用尼龙或者光敏树脂，通过3D打印一次成型，打印过程中需要做支撑结构的优化，在环的交错位置不要设置过多支撑，避免后期拆除支撑时破坏环的表面精度，影响互锁的活动顺畅度。在装配验证阶段，需要逐个测试三个环的活动度，保证任意一个环都能在另外两个环的约束下自由转动小角度，同时不会出现松脱的情况，还要做拉力测试，验证结构的破坏载荷是否符合设计要求，确保在额定载荷下结构稳定，过载时能可靠脱开。
