螺旋形弹性伸缩电缆结构设计

　　这类螺旋结构的弹性电缆，在工业现场的应用场景覆盖极广，从车间内的移动手持操作盒、随设备滑台往复运动的动力信号传输，到车载设备、起重机械上需要反复伸缩的电气连接部位，都能见到这类构件的身影。和普通平直电缆不同，它的核心作用是在有限的安装空间内，实现线缆的可伸缩连接，避免设备往复运动过程中线缆出现过度拉扯、弯折堆积、剐蹭磨损的问题，同时能让布线更规整，减少多余线缆的冗余占位。

　　从功能特性上看，这种螺旋成型的线缆依靠自身螺旋结构的弹性形变来适配位移变化，不需要额外配置拖链、线槽等导向防护构件，在小行程往复运动的场景下，安装和维护成本更低。它的螺旋圈径、节距、自然状态下的长度和最大拉伸长度，是设计时需要优先匹配的参数：圈径过小会导致线缆弯折应力集中，长期反复伸缩后容易出现线芯断裂、外护套开裂的问题；圈径过大则会占用更多安装空间，伸缩过程中容易出现相邻圈体剐蹭、卡滞的情况。节距的设计则直接和拉伸回弹性能挂钩，节距过小，螺旋结构的伸缩行程受限，拉伸时需要的拉力更大，长期使用后弹性衰减更快；节距过大，自然状态下的线缆整体长度偏长，容易出现垂荡、和周边构件干涉的问题。

　　设计这类螺旋电缆结构时，首先要确认实际使用场景的最大拉伸行程，预留15%左右的拉伸余量，避免设备运动到极限位置时线缆被拉直受力。其次要匹配线缆本身的材质特性，外护套通常选用耐弯折、耐老化的弹性材质，线芯采用多股细铜丝绞合结构，保证反复弯折情况下的导电可靠性。建模过程中，螺旋扫掠路径的参数要和实际成型工艺匹配，螺旋段两端要预留足够长度的平直引出段，方便端部接插件的安装和固定，避免螺旋起始部位出现应力集中的硬弯折。

　　安装边界方面，这类螺旋电缆的固定端通常要做防折弯处理，采用线夹或者护套固定在设备机架上，活动端的固定点要和螺旋段的中心轴线尽量对齐，避免拉伸过程中螺旋段出现偏斜、扭转的情况。自然垂放状态下，螺旋段的最小弯曲半径要大于线缆本身允许的最小弯曲半径，相邻圈体之间要保留均匀的间隙，避免长期挤压导致外护套粘连。在有油污、粉尘的工业场景下使用时，外护套材质还要适配现场的介质环境，避免长期接触油污后出现材质硬化、失去弹性的问题。

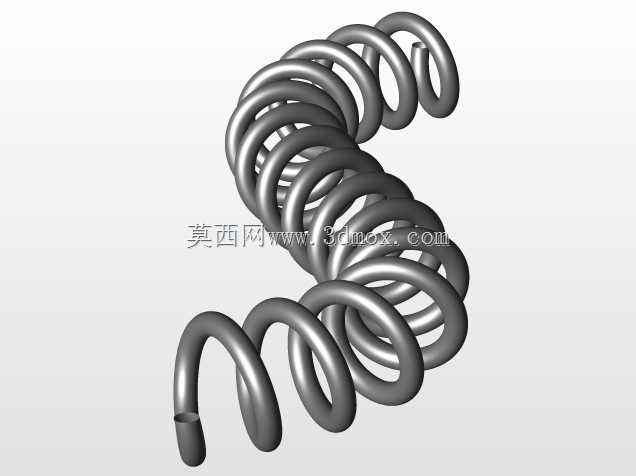

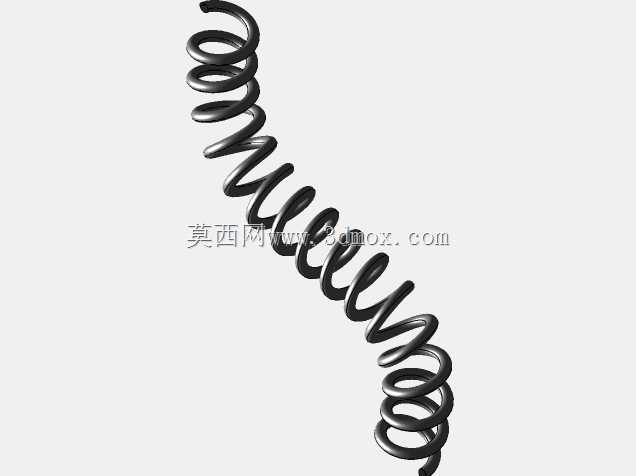

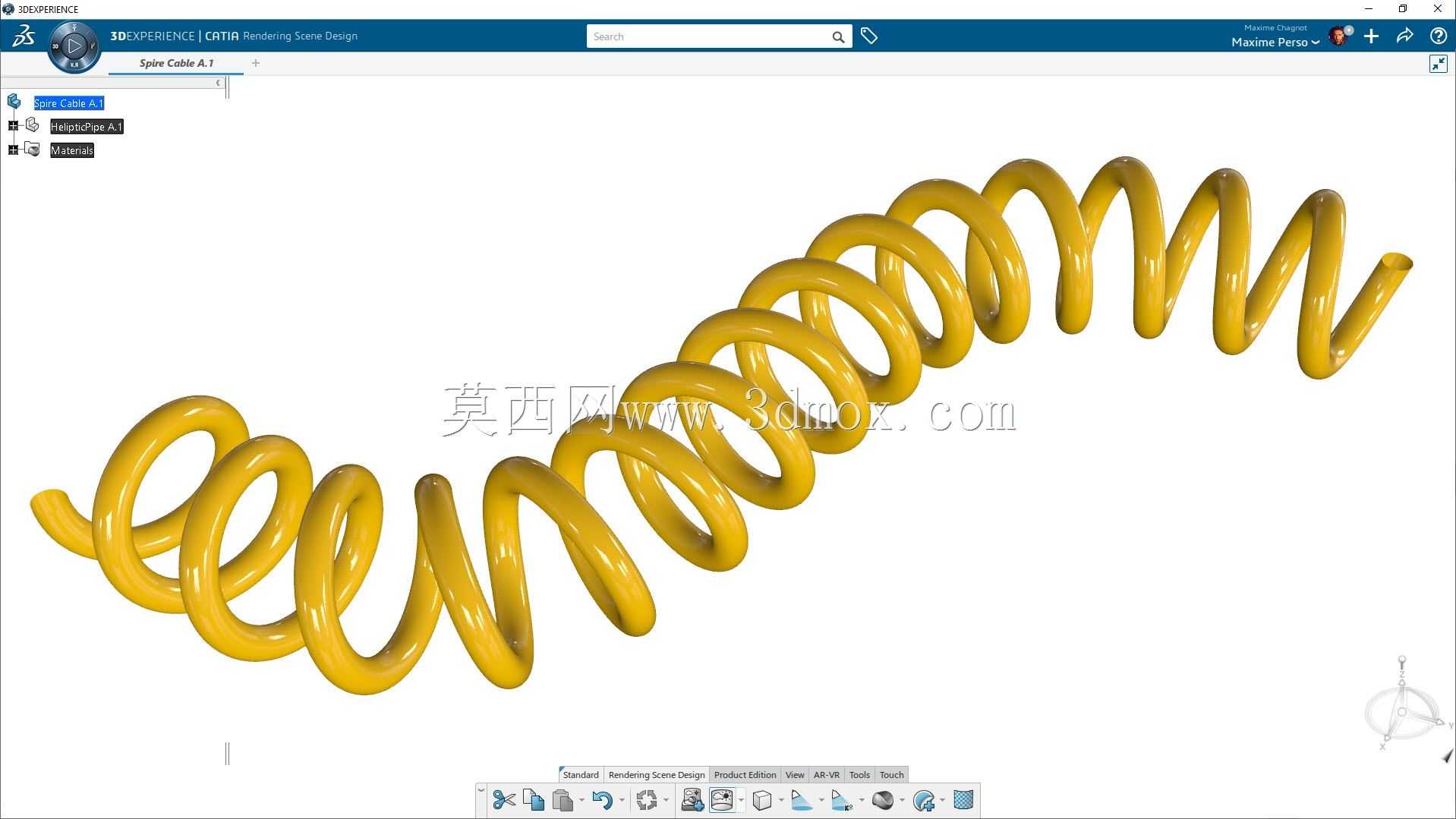

　　从结构建模的角度看，螺旋主体部分采用等径螺旋线作为扫掠路径，两端的过渡段采用相切延伸的曲线连接平直段，保证整个线缆的曲率连续，避免出现曲率突变的位置，这和实际生产中螺旋电缆的热成型工艺逻辑是一致的——成型过程中线缆是连续弯折定型，不存在硬折角，建模时保证曲率连续也能更准确地模拟实际产品的外形和应力分布状态。另外，螺旋段的旋向通常没有强制要求，但在多根螺旋电缆并排安装的场景下，要统一旋向，避免伸缩过程中相邻线缆出现缠绕干涉的问题。

　　这类构件虽然看起来结构简单，但在实际设备运行中，它的可靠性直接影响整个设备的电气连接稳定性，很多现场设备的偶发电气故障，根源就在于这类伸缩线缆的选型或安装不当，导致线芯虚接、断裂。设计时不能只关注外观的螺旋形状，更要结合实际使用的行程、安装空间、环境介质、运动频率等参数，匹配对应的螺旋参数和线缆材质，才能保证长期使用的可靠性。
