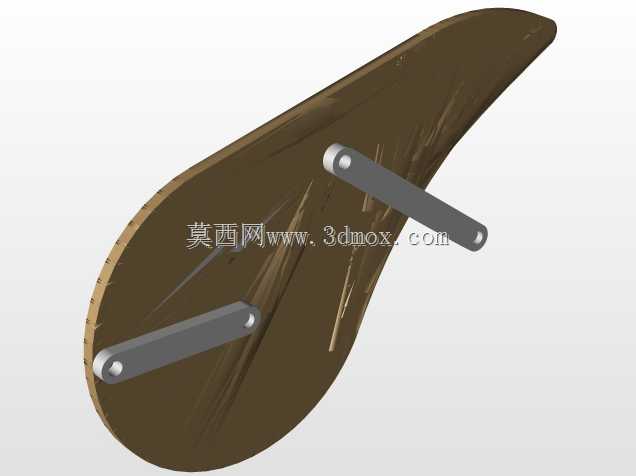

平面铰链四杆运动机构三维结构

　　这套平面铰链四杆结构是机械传动领域最基础也最具通用性的运动转换单元，日常在轻工输送设备、农业作业机具、纺织机械的进给单元、工程机械的操作联动结构里都能看到它的衍生形态，核心作用是把原动件的回转运动，按照预设的轨迹要求转换成从动件的往复摆动或是定轨迹的平面运动，不需要复杂的电控逻辑，纯靠构件的几何尺寸约束就能实现稳定的运动输出，在低速重载、对可靠性要求极高的工况下，比齿轮、带轮传动的适配性更强，维护成本也更低。

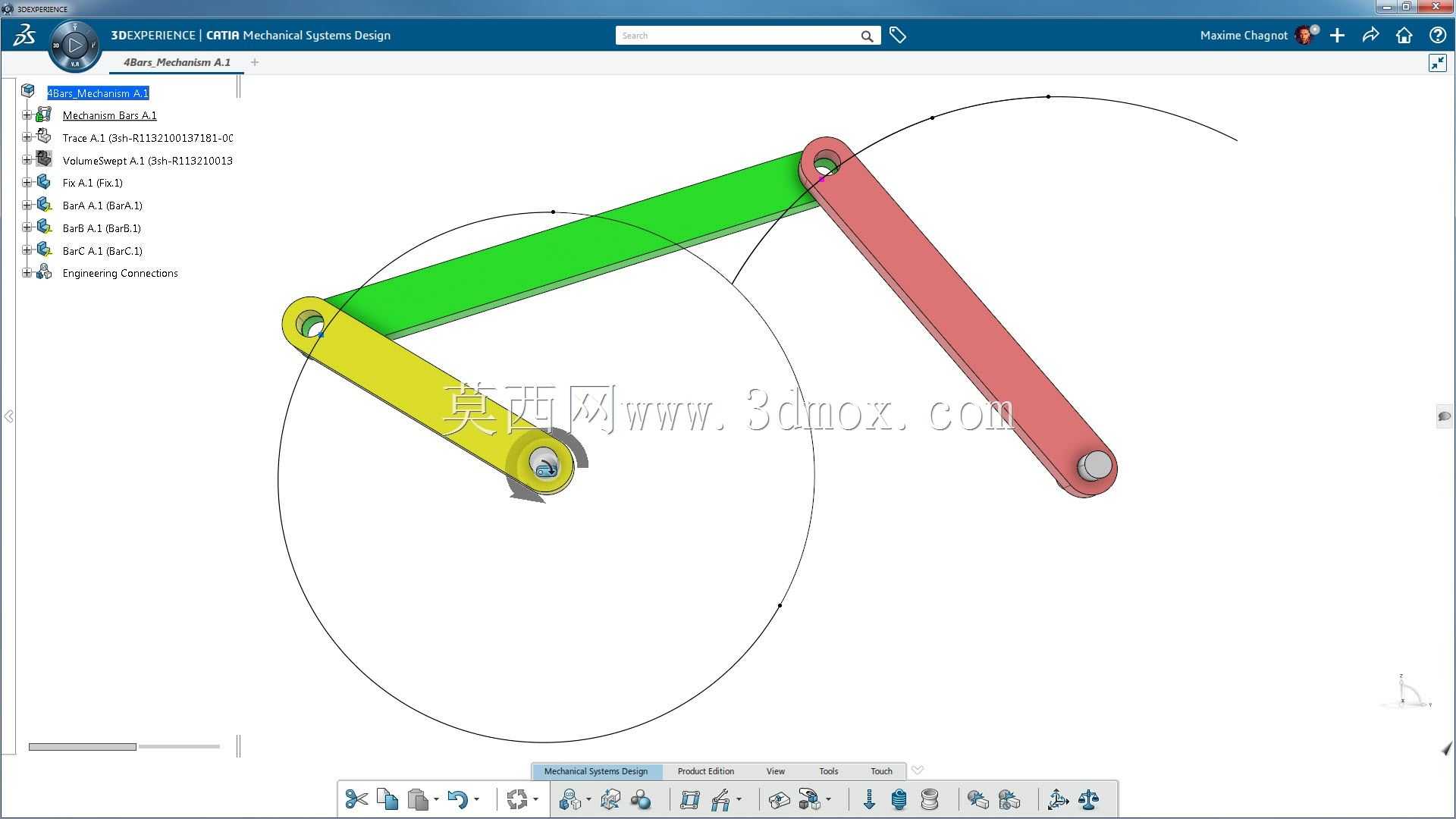

　　从结构设计逻辑来看，这套机构的四个构件全部通过转动副铰接，没有多余的移动副约束，避免了滑动摩擦带来的磨损问题。其中固定在设备机架上的构件作为机架，是整套机构的安装基准，设计时需要优先确定两个固定铰接点的中心距，这个尺寸直接决定了整套机构的安装边界，两个铰接点的同轴度公差需要控制在IT7级以内，避免装配后出现运动卡滞、构件附加弯矩过大的问题。和机架相连的两个构件分别是连架杆，其中一个作为原动件，和驱动端的电机输出轴、手动操作手柄直接相连，做整周回转运动，另一个连架杆作为从动件，根据杆长配比的不同，可以实现往复摆动或是间歇的回转输出；剩下的一个构件是连接两个连架杆的连杆，也是整套机构里做平面复合运动的构件，它的运动轨迹是设计阶段的核心校核对象，很多需要实现特定取放、推送轨迹的工位，都是通过调整连杆的长度、铰接点位置来匹配作业要求的。

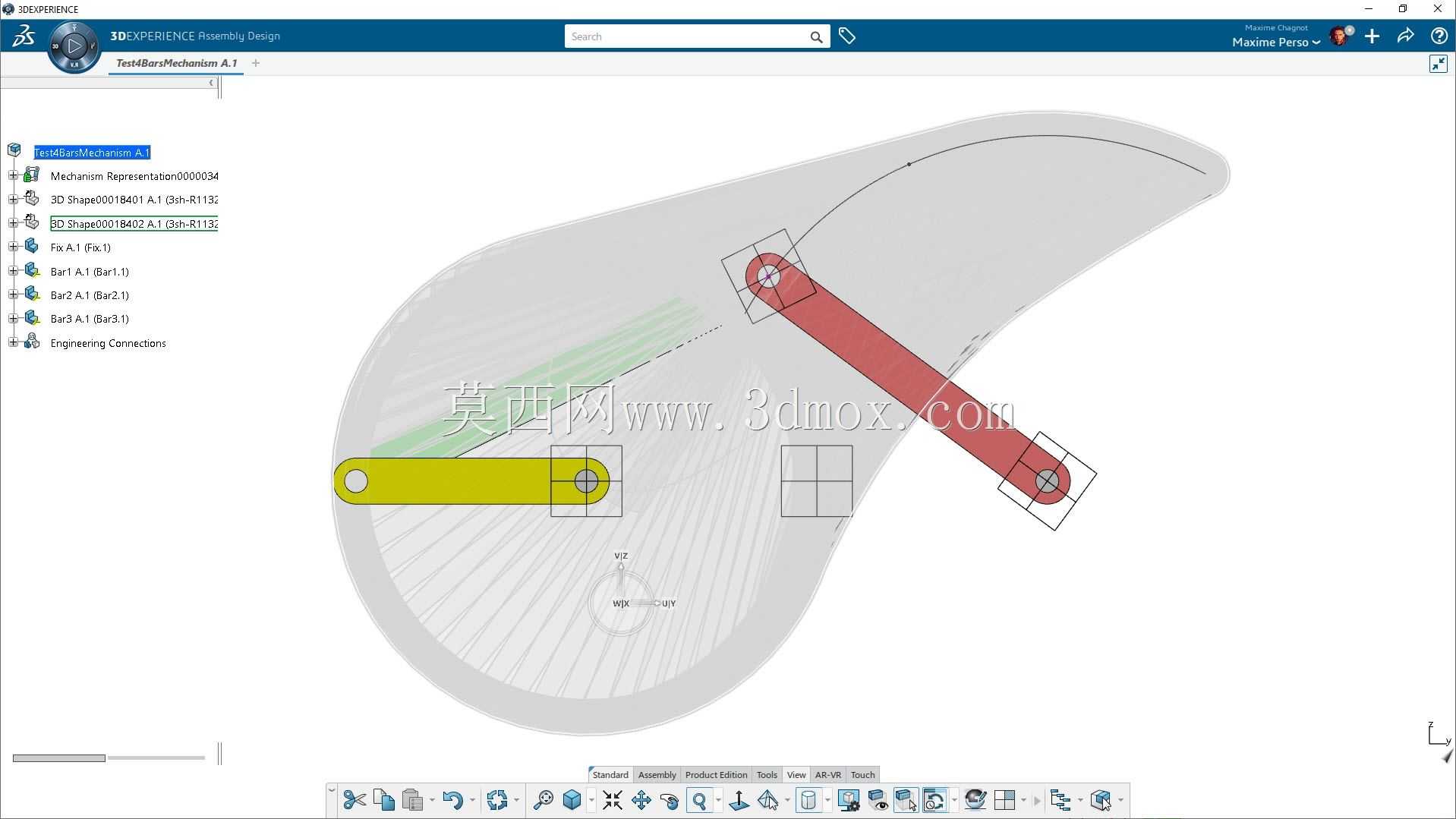

　　建模过程中，所有铰接位置都预留了标准销轴的安装间隙，转动副的配合选用基孔制间隙配合，保证构件转动时没有卡滞，同时不会因为间隙过大出现运动轨迹偏移。三个活动构件的截面都做了等强度设计，根据运动过程中承受的最大拉压载荷调整杆身的截面厚度，铰接孔位置做了局部加厚处理，避免长期交变载荷下孔位出现变形开裂。构件的外形没有多余的冗余结构，杆身做了轻微的倒角处理，避免运动过程中和周边的设备护罩、管线发生刮碰。

　　实际选型应用时，首先要根据作业端需要的行程、摆角范围反推四个构件的杆长配比，确认是曲柄摇杆、双曲柄还是双摇杆的机构类型，比如需要从动件实现大摆角往复动作的工位，就选用曲柄摇杆结构，需要两个连架杆都做整周回转的联动场景，就调整杆长满足格拉霍夫定理实现双曲柄的运动特性。安装时要保证所有构件都处于同一平面内，平面度误差不能超过构件长度的千分之一，否则会出现运动过程中构件别劲、铰接销轴异常磨损的问题。铰接位置的润滑脂注油通道在建模时已经做了预留，日常维护时不需要拆解机构就能直接完成润滑作业，适合长期连续运行的产线工况。

　　这套结构的运动特性完全由杆长参数决定，没有易损的电子元件，在高温、多粉尘的恶劣车间环境里也能稳定运行，很多自动化设备里的上下料推送、工件换位、闸门启闭动作，都是在这套基础四杆结构上做的衍生设计，通过增加辅助连杆或是调整铰接点位置，还能演化出急回特性，让机构在作业行程时运行平稳，回程时快速动作，有效缩短设备的空行程时间，提升整体作业效率。
