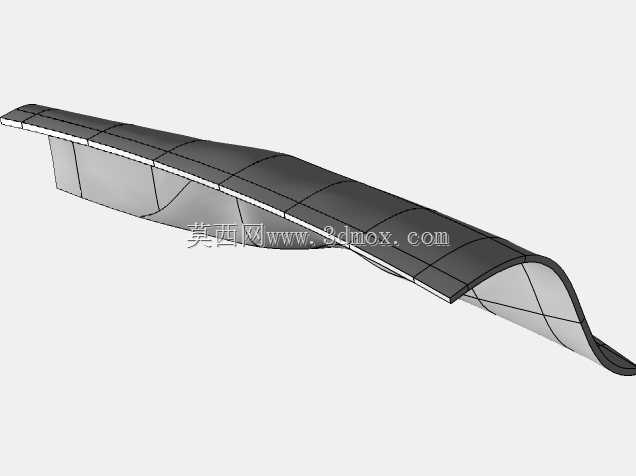

基于曲面逆向构建的船体水面网壳结构

　　在海洋装备的船体结构设计环节，水面网壳是兼顾水动力性能与结构轻量化的核心承载构件，这类构件的设计逻辑完全区别于常规平面拼接的船体分段，需要同时匹配航行过程中的水流切向力、波浪拍击载荷以及船体自身的形变余量。从实际工程应用场景来看，这类网壳结构多用于中小型高速船体的舷侧与船底过渡段，以及部分特种作业船舶的水面以上流线型外覆结构，在航行过程中能够有效降低水流紊流带来的航行阻力，同时分散波浪对船体局部的冲击应力，避免传统直角拼接结构容易出现的应力集中问题。

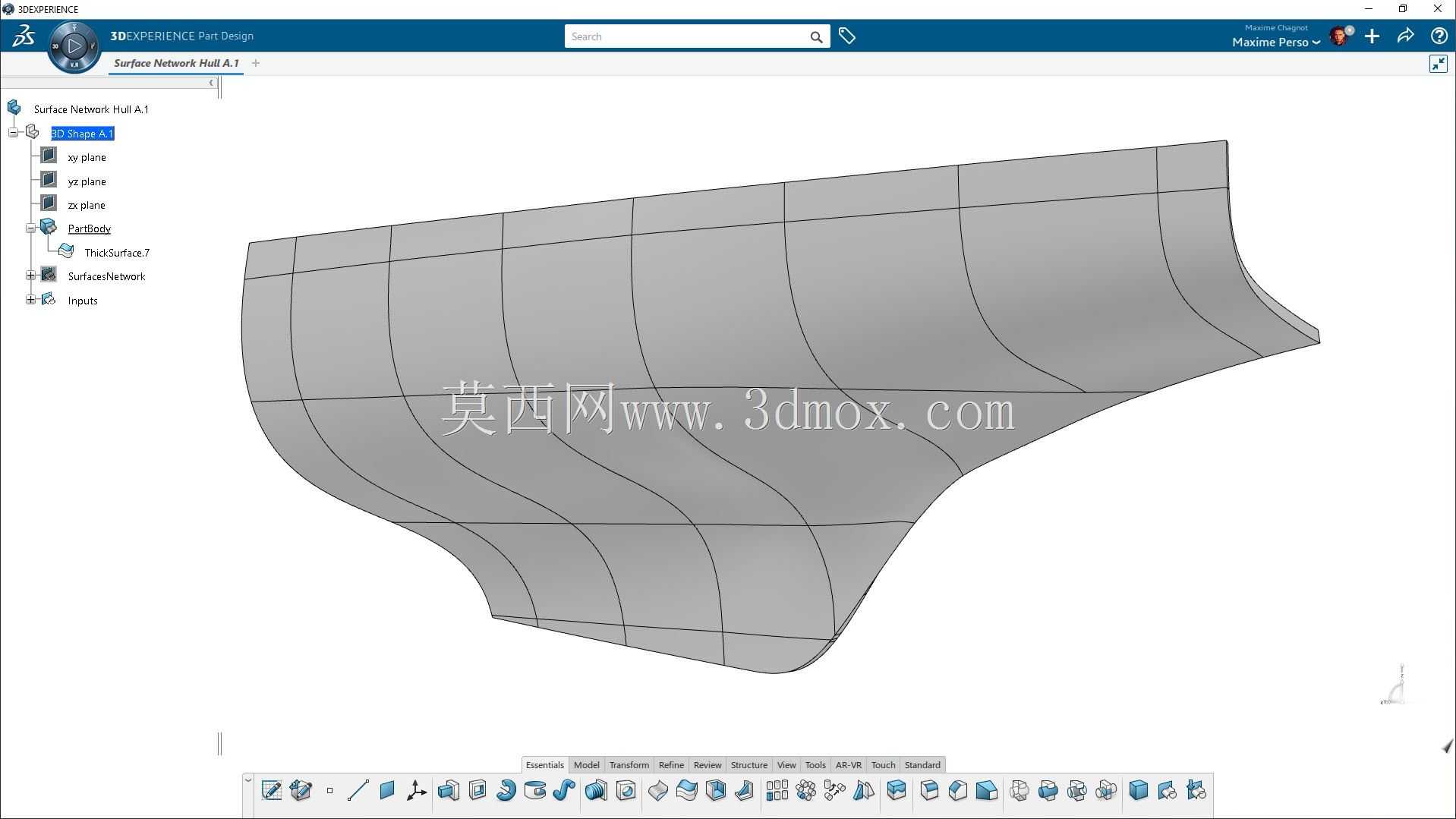

　　从设计思路层面拆解，这类曲面网壳的构建并非直接从正向曲面拉伸生成，而是先通过扫描获取实际航行验证过的优秀船体曲面点云数据，将离散的点云数据做降噪、精简处理后，通过多边形铺面的方式先构建基础曲面轮廓，再通过曲面镶嵌的方式将整块大曲面拆分为连续的网格单元，每个网格单元的曲率变化都严格匹配水流流经船体表面的流线轨迹，确保水流经过网壳表面时不会产生明显的涡流区。在曲面过渡的细节处理上，网壳的边缘衔接段做了曲率连续的平滑处理，和相邻船体分段的拼接边界预留了标准的焊接余量，安装时不需要额外做曲面修型就可以直接和相邻结构组对，大幅减少现场装配的修磨工作量。

　　从功能特性来看，这种网格化的曲面壳体相比整块冲压成型的曲面外板，拥有更好的结构韧性，在遇到突发的波浪冲击或者轻微碰撞时，网格结构可以通过微小的单元形变吸收部分冲击能量，不会像整块板材那样一旦出现应力超限就产生大面积的凹陷变形。同时网格单元的分隔设计也方便后期的维护修理，当局部网壳出现磨损或者碰撞损伤时，只需要替换对应位置的网格单元即可，不需要对整块曲面外板做切割更换，大幅降低船舶运维阶段的修理成本和停航时间。

　　在实际建模落地的过程中，需要重点把控几个核心的设计边界：首先是网壳整体的曲面弧度必须匹配船体设计的吃水线位置，水面以下的网格单元曲率要更偏向顺滑的流线型，降低航行阻力，水面以上的部分则可以适当兼顾结构刚度，调整网格的排布密度；其次是每个网格单元的边线都要和船体内部的加强筋位置一一对应，确保外部网壳承受的载荷可以直接传递到内部的骨架结构上，避免出现网壳局部悬空受力的情况；最后是网壳的整体安装边界要和船体的主肋骨框架完全对齐，安装定位时可以直接依托肋骨上的定位基准做装配，不需要额外制作复杂的装配工装。

　　很多初次接触这类曲面结构的设计人员容易陷入一个误区，就是一味追求曲面的光顺度而忽略了实际加工的可行性，实际上这类网壳结构的每个网格单元的曲面弯折角度都控制在常规冷加工设备的加工能力范围内，不需要做热成型处理就可以完成单块网壳单元的加工，在保证曲面流线性能的同时兼顾了加工的经济性。另外在网壳的网格排布上，顺着水流方向的网格边线做了细微的弧度调整，和水流流向保持平行，进一步降低水流和壳体表面的摩擦阻力，而垂直于水流方向的网格边线则做了圆弧过渡处理，避免边线位置产生水流剥离的现象。

　　从结构受力的角度分析，这种连续曲面的网壳结构可以将局部承受的集中载荷快速分散到相邻的多个网格单元上，相比传统的平板拼接结构，同等厚度的材料可以承受高出30%左右的局部冲击载荷，这对于经常在近岸复杂海况航行的船舶来说尤为重要，近岸区域的漂浮杂物更多，波浪的不规则冲击也更频繁，良好的载荷分散性能可以有效提升船体结构的使用寿命。在和船体其他结构的衔接处理上，网壳的上下边缘都设计了向内弯折的连接翻边，翻边上的连接孔位和船体骨架上的预装孔位完全匹配，现场安装时只需要穿入紧固件再做密封焊接即可，整个装配过程不需要反复调整曲面的贴合度，大幅缩短船台的装配周期。
