船舶无接头驾驶舱外饰覆盖件结构设计

　　这款无接头驾驶舱覆盖件，主要应用于中小型内河观光船、近岸作业艇的驾驶舱上部外装区域，替代传统多段拼接的舱顶饰条结构，解决长期使用中拼接缝隙积尘、渗水、胶层老化开裂的实际问题。从实际使用场景来看，船舶长期处于高湿、高盐雾、强紫外线照射的露天环境，传统分块式的驾驶舱外饰条，在段差位置容易积存雨水与空气中的沙尘，长期侵蚀下不仅会让密封胶条提前失效，还会顺着拼接缝隙渗入驾驶舱内部，侵蚀舱内的电控线路与内饰衬板，后期维护需要逐段拆卸饰条、清理基面、重新打胶密封，单次维护的工时成本较高，且反复拆装容易破坏饰条本身的安装卡扣结构。这款一体化无接头的结构设计，从根源上取消了横向拼接缝，整个饰条采用连续曲面成型，仅在两端与驾驶舱侧围的衔接位置设置密封配合面，大幅减少了需要密封处理的接缝总长度，降低后期渗漏的风险。

　　从功能特性上看，该部件除了基础的外饰遮挡作用，还承担着驾驶舱上部导水、风阻优化的作用。曲面造型顺着驾驶舱前风挡的上沿弧度向后延伸，表面设置的三处镂空区域，并非单纯的装饰造型，实际是驾驶舱前部通风系统的进风导流通槽，航行过程中迎面气流可以顺着曲面导向进入通槽，经过内置的防尘滤网后送入驾驶舱内部，在低速航行时可以替代部分风机通风的功能，降低舱内通风系统的能耗。部件背面设置有连续的安装卡扣座与粘接基面，安装时可以先通过卡扣与驾驶舱上部的钣金/玻璃钢基座实现预定位，再通过结构胶完成整体粘接固定，不需要在覆盖件外表面打穿安装孔，进一步避免了开孔位置的渗漏隐患。

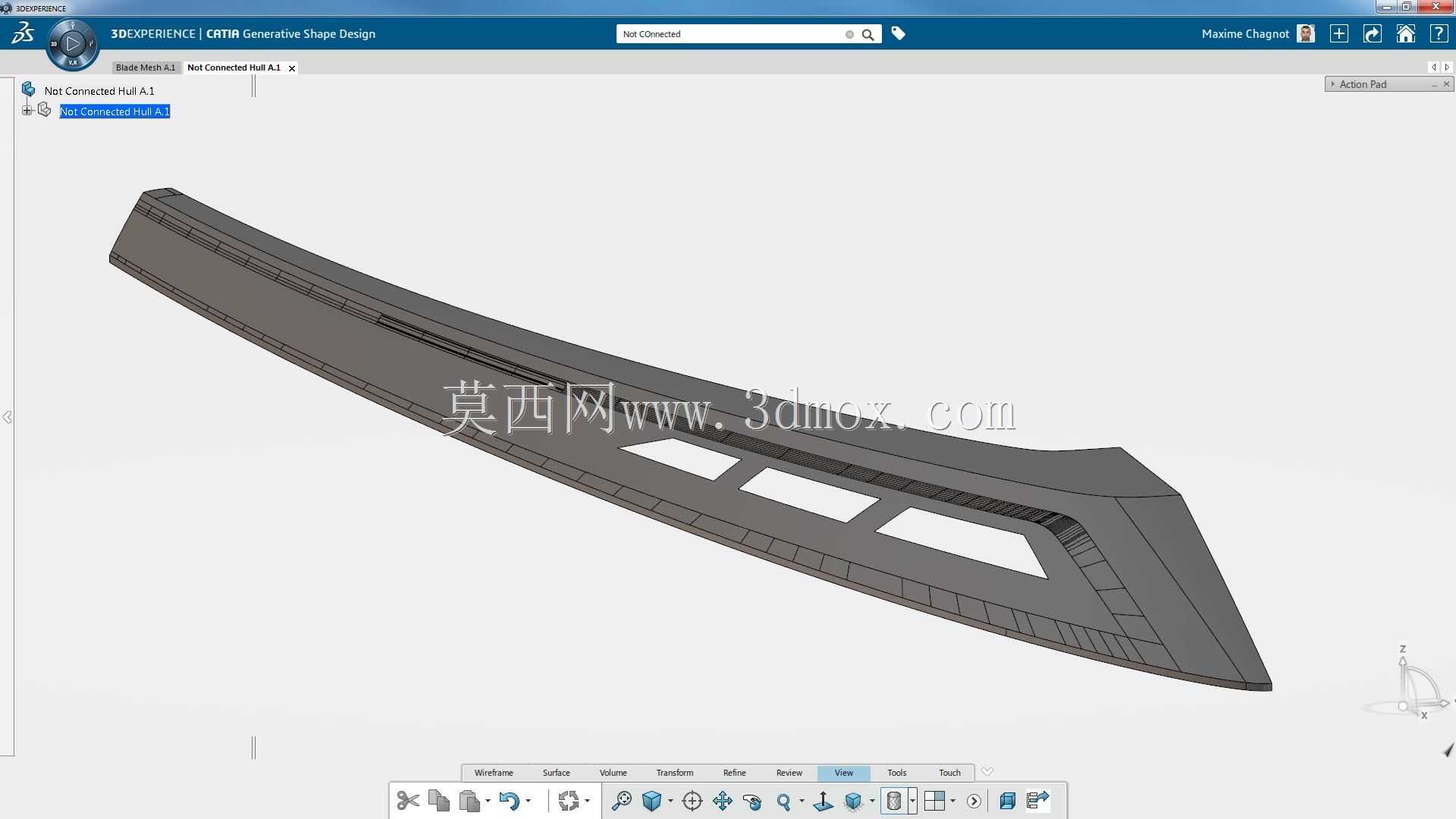

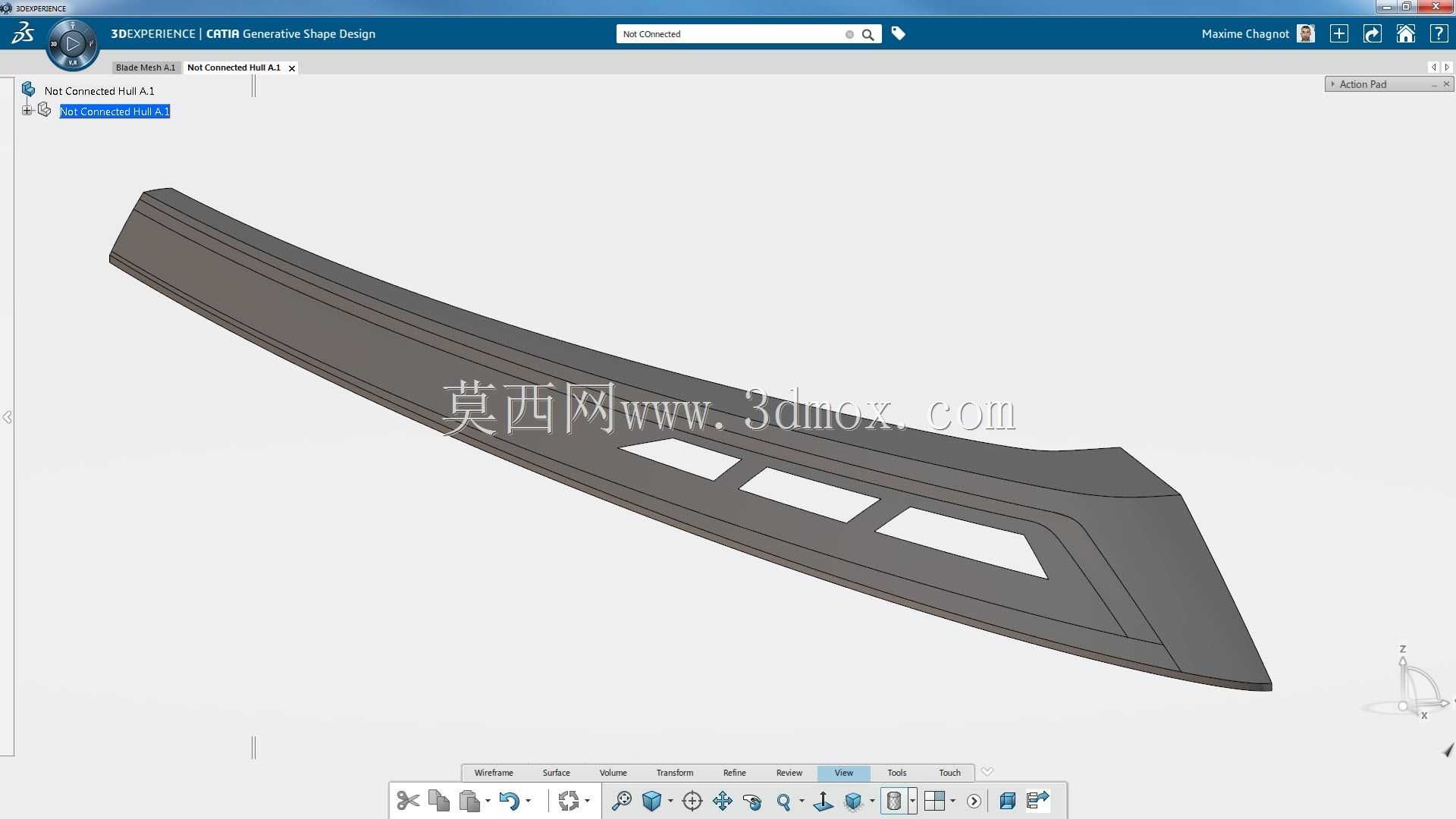

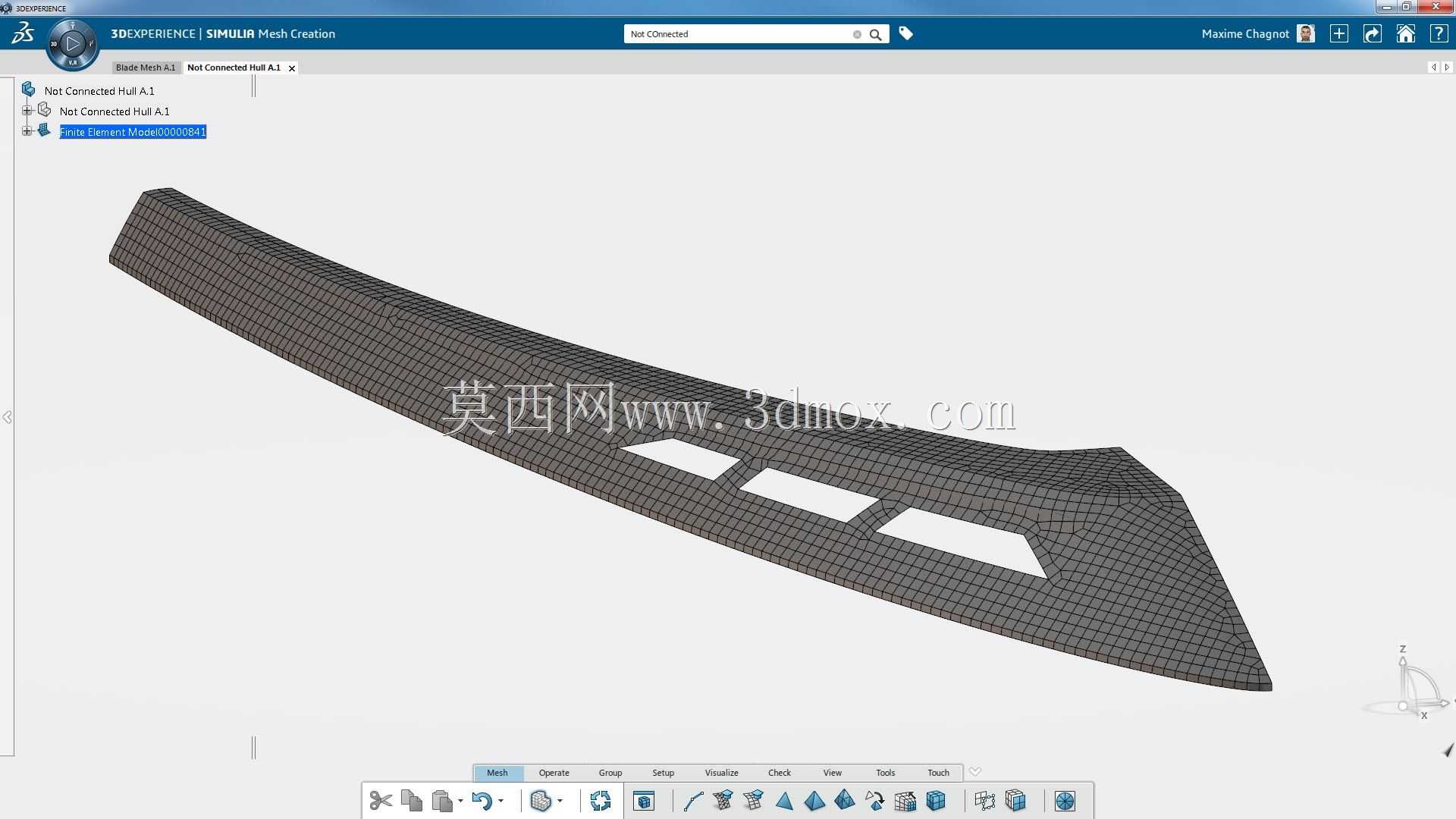

　　设计过程中，首先需要匹配驾驶舱上沿的整体安装边界，顺着风挡玻璃的弧度做连续的G2连续曲面过渡，避免曲面出现硬棱导致航行过程中产生风噪。考虑到部件整体长度较长，成型过程中容易出现翘曲变形，建模阶段就对壁厚做了均匀化处理，整体壁厚控制在3mm，在卡扣安装位置局部加厚到5mm做加强筋结构，避免安装时卡扣座受力断裂。网格划分阶段针对曲面曲率变化较大的尖角区域做了网格加密，提前模拟成型过程中的应力分布，预判容易出现缩痕、变形的位置，调整局部的壁厚过渡斜率，减少后期试模的调整次数。曲面连接位置全部做了相切约束，避免相邻曲面出现曲率突变，不仅影响外观质感，也会导致导水过程中水流在曲面凹陷位置积存，留下水渍痕迹。

　　安装边界的匹配上，部件下沿与风挡玻璃上沿的配合间隙控制在2mm，中间填充三元乙丙密封胶条，压缩量设置为1mm，既可以保证密封效果，又不会因为胶条压缩量过大导致部件被顶起变形。部件两端与侧围饰板的衔接位置做了5mm的叠边结构，叠边内侧设置导水槽，即使有少量水流顺着侧围流到衔接位置，也会顺着导水槽排到舱体外侧，不会渗入接缝内部。考虑到后期维护的需求，卡扣的间距设置为150mm，在保证固定强度的前提下，拆卸时可以通过专用工具逐点脱开卡扣，不会因为卡扣间距过小导致拆卸时掰断部件本体。部件表面做了哑光磨砂处理，避免阳光直射时产生反光，干扰驾驶人员的视线，这一细节也是结合船舶驾驶的实际工况做的针对性设计，毕竟水面的阳光反射本身就较强，如果外饰件再产生高光反射，很容易造成驾驶人员的视觉疲劳。

　　在结构间隙的设计上，部件与基座之间预留了1.5mm的胶层厚度空间，保证结构胶可以均匀填充，不会因为间隙过小导致胶层被挤走，出现粘接不牢的问题，也不会因为间隙过大导致胶层过厚，固化过程中出现收缩变形。针对长期使用中可能出现的热胀冷缩问题，部件两端的安装孔做了长圆孔设计，长度方向预留3mm的伸缩余量，避免高温环境下部件膨胀顶坏两端的侧围饰板，低温环境下收缩拉扯密封胶条导致密封失效。整个建模过程中，对曲面的连续性做了多次检查，修复了曲面拼接位置的微小缝隙与重叠面，保证后续数控加工或者模具成型时不会出现破面、加工错误的问题，网格模型的质量也满足后续做有限元强度分析、模态分析的要求，可以直接导入仿真模块模拟航行过程中受到的风载、振动载荷，验证结构的可靠性。
