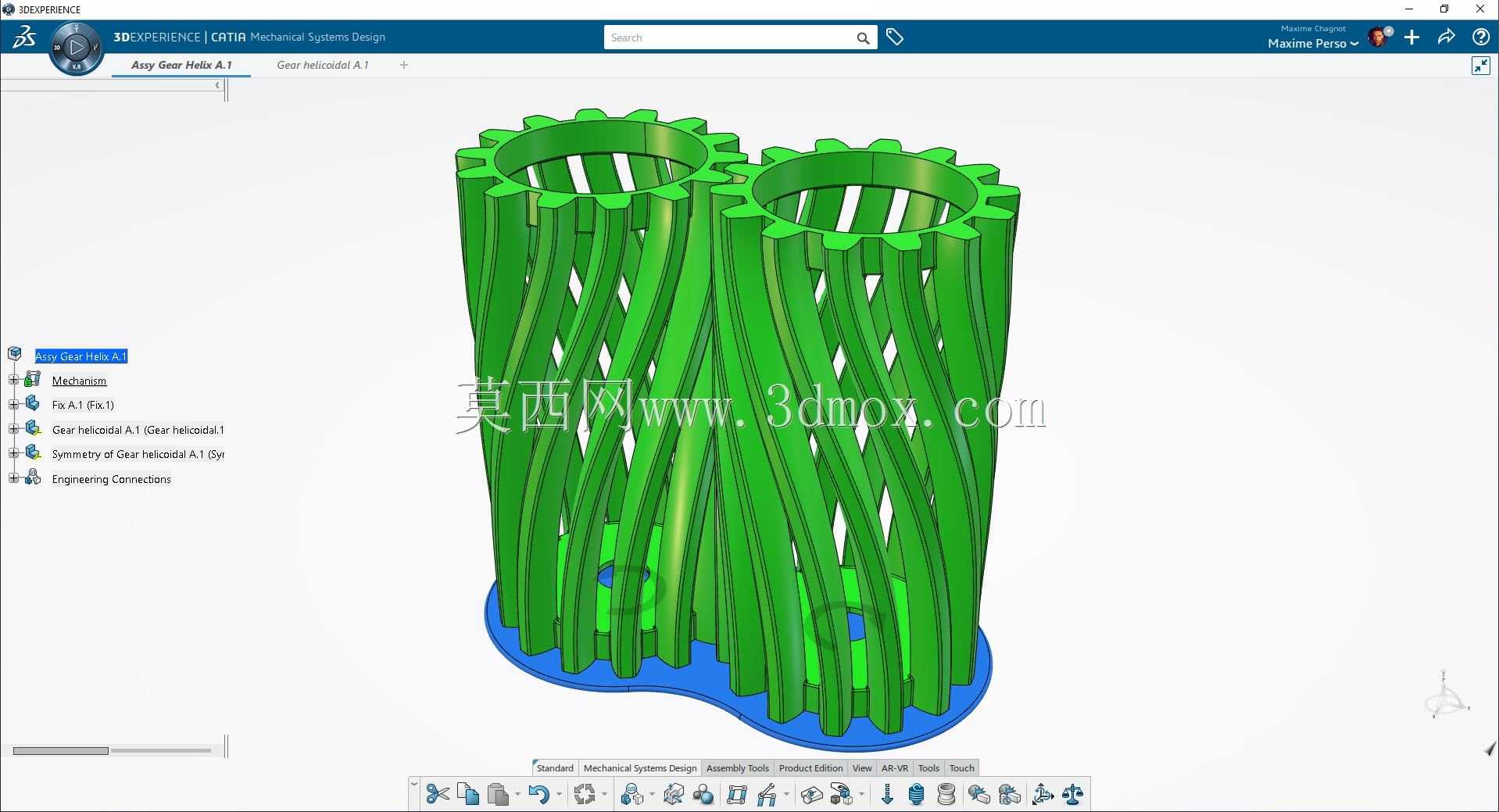

镂空交错啮合双螺旋齿轮结构设计

　　在轻载传动的特种工况场景中，常规实心齿轮往往存在转动惯量偏大、运行风阻高、轻量化不足的问题，这类双螺旋交错啮合的镂空齿轮结构，正是针对低负载、高转速、有减重需求的传动场景开发的结构方案。从实际应用场景来看，这类结构可适配小型桌面文创传动装置、玩具动力传递模块、低载荷演示类传动机构，也可作为塑料材质的装饰性传动组件，用在需要可视化传动过程的展示设备中，依靠交错螺旋齿的连续啮合特性，实现比直齿轮更平稳的动力传递，啮合过程中不会出现直齿轮传动常见的冲击、卡顿问题，传动噪音也能控制在更低水平。

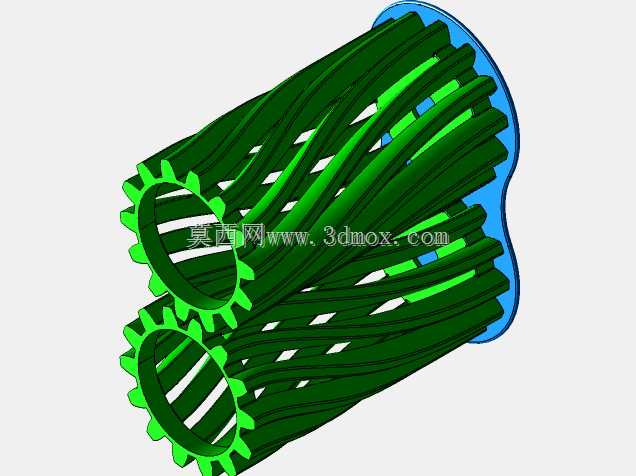

　　从功能特性上看，该双齿轮采用对称式螺旋齿排布，两个齿轮的螺旋角互为镜像，啮合时齿面接触为渐进式线接触，相比直齿轮的瞬时全齿接触，啮合冲击大幅降低，运转过程中轴向力可在双齿轮对称啮合的状态下实现部分自平衡，减少支撑轴承的轴向载荷。轮体采用通体镂空的筋条式结构，去掉了传统齿轮轮辐、腹板的多余实体材料，仅保留沿螺旋齿走向的支撑筋条，在保证轮齿啮合强度的前提下，将整体重量降低到同尺寸实心齿轮的30%以下，转动惯量同步大幅减小，启动、换向时的动力损耗明显降低，镂空结构也能在齿轮高速运转时让气流从筋条间隙穿过，减少轮体旋转带来的风阻损耗，同时也能降低运转过程中的风噪。

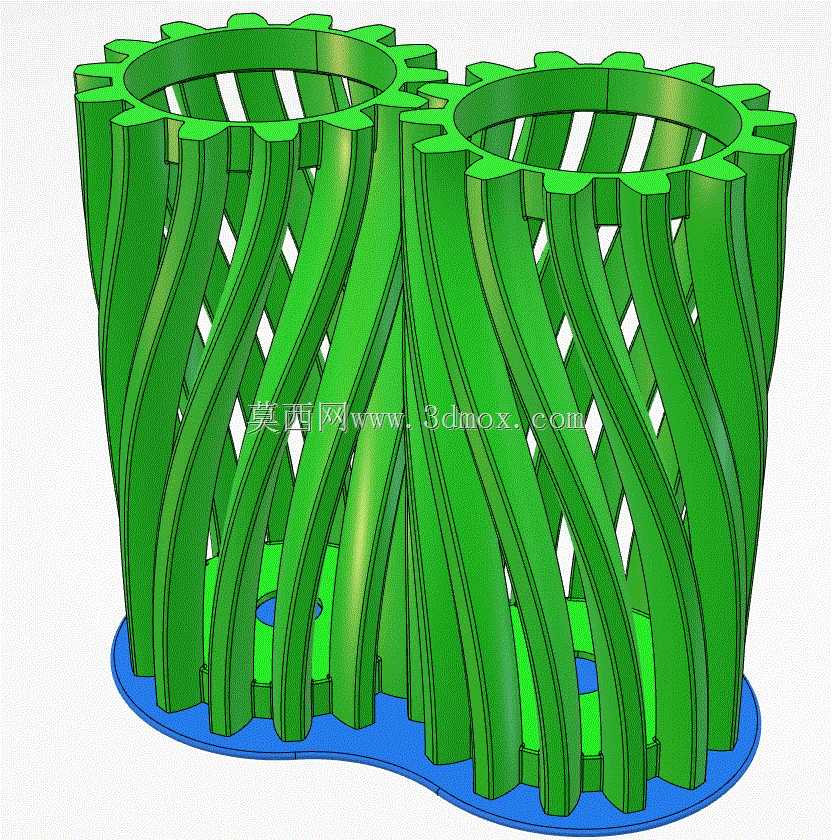

　　设计思路上，首先确定两个齿轮的中心距安装边界，保证啮合侧隙控制在塑料件成型公差允许的合理范围内，避免注塑成型后出现齿面卡滞或者侧隙过大导致的传动回差。轮齿的螺旋角选取兼顾传动平稳性和轴向力平衡，角度过小则螺旋齿轮的传动平稳性优势无法体现，角度过大则会产生过大的轴向力，对支撑结构的强度提出不必要的要求。镂空筋条的走向完全贴合轮齿的螺旋升角，让筋条与轮齿形成连续的传力路径，避免出现应力集中的直角转折结构，每个轮齿都有对应的筋条延伸到底部安装基座，保证啮合时的受力能顺畅传递到安装定位面，不会出现筋条受力变形导致的轮齿错位。底部的共用安装基座采用一体化设计，两个齿轮的安装定位孔同轴度精度在建模阶段就做了同步约束，减少后续装配时的同轴度调整工作量，基座底面为平整安装面，可直接通过紧固件固定在设备安装板上，不需要额外设计调整垫片来补偿安装误差。

　　从安装边界来看，两个齿轮的外圆轮廓、轴向高度都做了明确的限位设计，轮体顶部的齿圈端面做了微小的倒角处理，避免装配时齿端磕碰损伤，底部基座的安装孔位置与通用小型传动机构的安装孔位兼容，可直接替换同规格的常规直齿轮组件，不需要改动原有设备的安装结构。轮齿的齿厚根据塑料材质的强度特性做了优化，在保证啮合接触强度的前提下，避免齿厚过大导致的材料浪费，也防止齿厚过小出现啮合断齿的问题。整个结构的啮合间隙在建模时就按照塑料件的成型收缩率做了预补偿，确保注塑成型后两个齿轮能顺畅转动，无卡滞、无过大回差。在实际选型使用时，需要注意该结构仅适用于低载荷传动场景，不可用于大扭矩的动力传动场合，其镂空结构的强度上限决定了它更适合传递运动而非传递大功率动力，在装饰性、演示性、轻载玩具类的传动场景中，该结构能兼顾轻量化、美观性与传动平稳性的多重需求，相比传统实心齿轮有更独特的应用优势。
