带铆接结构的L型装配支撑构件

　　在重型设备侧边防护、工业输送线侧边挡边、大型柜体侧部加强这类场景里，这类带铆接点位的长条形弯折支撑件是很常见的结构件，它不需要额外做焊接工序，靠预设的铆钉孔配合标准铆钉就能完成和相邻构件的快速拼接，能大幅降低现场装配的工时消耗，也避免了焊接带来的热变形问题，对后期维护拆换也很友好。

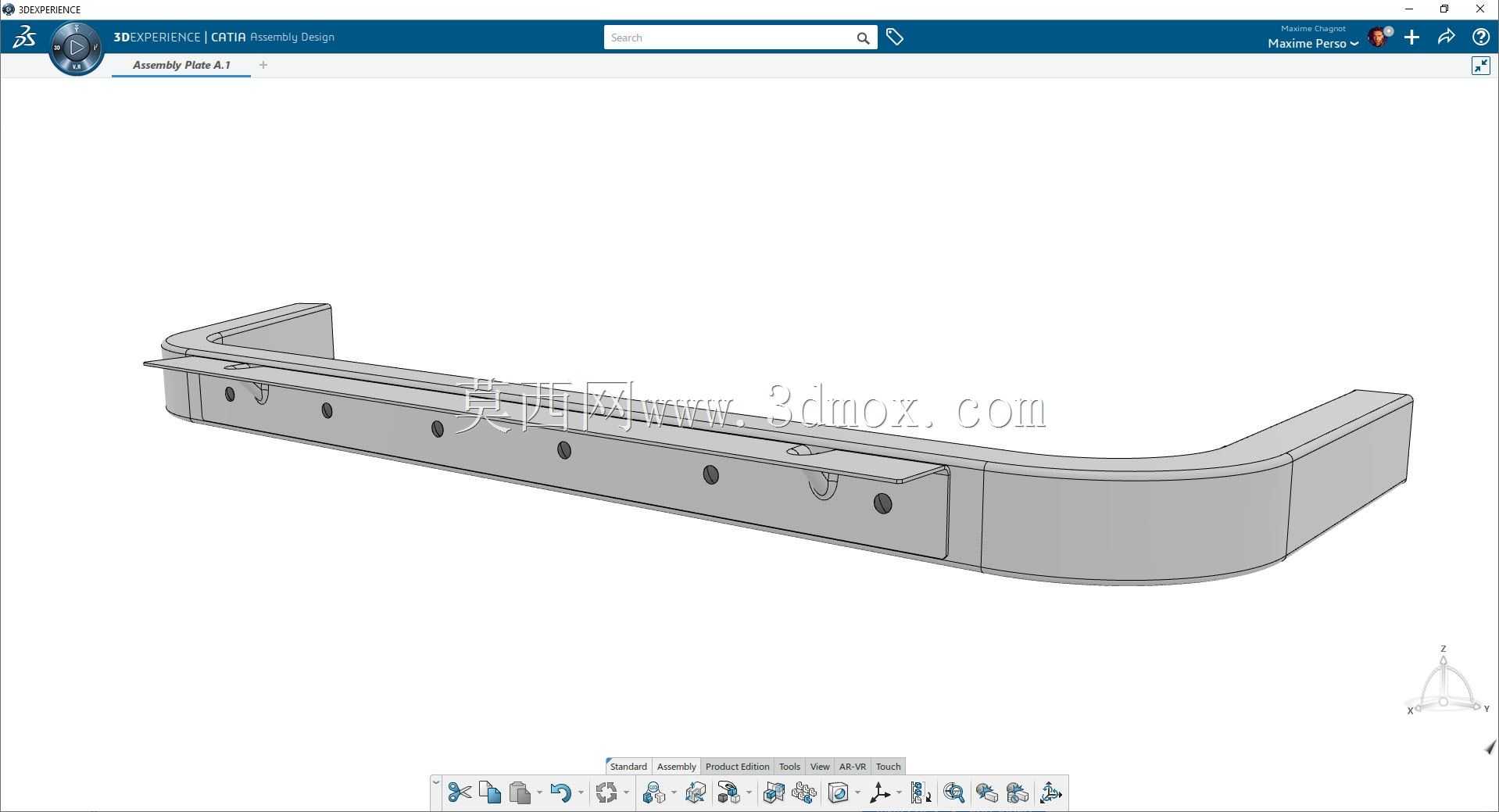

　　从实际使用的角度看，这个构件的主体是等截面的长型材弯折成型，两端做了90度的弯折翻边，翻边位置预留了和安装基面贴合的安装孔位，长直段上均匀排布的铆钉孔，是用来把外侧的覆盖面板、或者相邻的拼接型材和这个支撑主体牢牢固定在一起的，孔位的间距是按照常用的型材拼接模数设置的，不需要现场二次打孔就能直接适配常规的工业铝型材或者冷轧钢板拼接需求。

　　设计的时候首先考虑的是安装边界的适配性，整个构件的弯折内圆角是按照板材折弯的最小工艺半径设置的，不会因为折弯半径过小导致板材外侧出现拉伸裂纹，也不会因为半径过大导致安装时和相邻的直角构件出现干涉缝隙。长直段上的铆钉孔做了沉台设计，铆钉装配完成后头部不会突出构件表面，避免后续安装外覆盖件的时候出现凸起顶痕，也能防止突出的铆钉头刮擦过往的操作人员或者输送线上的物料。

　　构件的截面是带加强筋的槽型结构，不是单纯的平板弯折，槽型的侧边高度是按照承受的侧向载荷计算的，当构件作为设备侧边防护使用时，能承受常规的意外侧向撞击而不出现明显变形，不需要额外在背部加焊加强筋，整体重量比同强度的焊接支架轻三成左右。两端的弯折翻边上的安装孔做了长圆孔设计，安装的时候可以微调安装位置，抵消基座安装孔的加工误差，降低对基座加工精度的要求，现场装配的时候不需要反复铰孔调整，对施工人员的技能要求也更低。

　　实际选型的时候，要注意这个构件的安装基面需要是平整的刚性面，如果是安装在薄钣金面上，需要在背面加垫补强板，避免螺栓锁紧的时候把基面压变形。铆钉的选用要和孔位做间隙配合，不要用过盈配合的铆钉强行敲入，不然会导致长直段出现弯曲变形，影响后续外覆盖件的贴合度。如果是用在有腐蚀的工况环境里，可以在构件表面做喷塑或者镀锌处理，这个结构的外形没有封闭的死角，表面处理的时候药液能完全流尽，不会出现积液残留导致的后期锈蚀问题。

　　从结构受力的角度看，这个构件的载荷主要是垂直于长直段的侧向力，两端的翻边通过螺栓固定在基座上，相当于一个简支梁结构，长直段上的铆钉孔位置刚好是剪力分布的节点位置，不会因为开孔导致整体的截面强度下降过多，每个铆钉承受的载荷是均匀分配的，不会出现单个铆钉受力过大被剪断的情况。在做三维建模的时候，弯折位置的板材减薄率是按照实际折弯工艺设置的，不是简单的直角拼接，导出的工程图可以直接用于激光下料和折弯加工，不需要工艺人员二次调整展开尺寸，能直接对接生产环节。

　　这类支撑构件在自动化生产线的侧边护板安装、重型卡车的侧防护支架、大型电气柜的侧梁加强场景里都能通用，只需要根据实际的安装长度调整长直段的尺寸，两端的弯折结构和孔位排布都可以直接复用，能大幅减少系列化产品的设计工作量，也能减少生产端的模具和工装投入，属于通用性很强的拼接类支撑结构。
