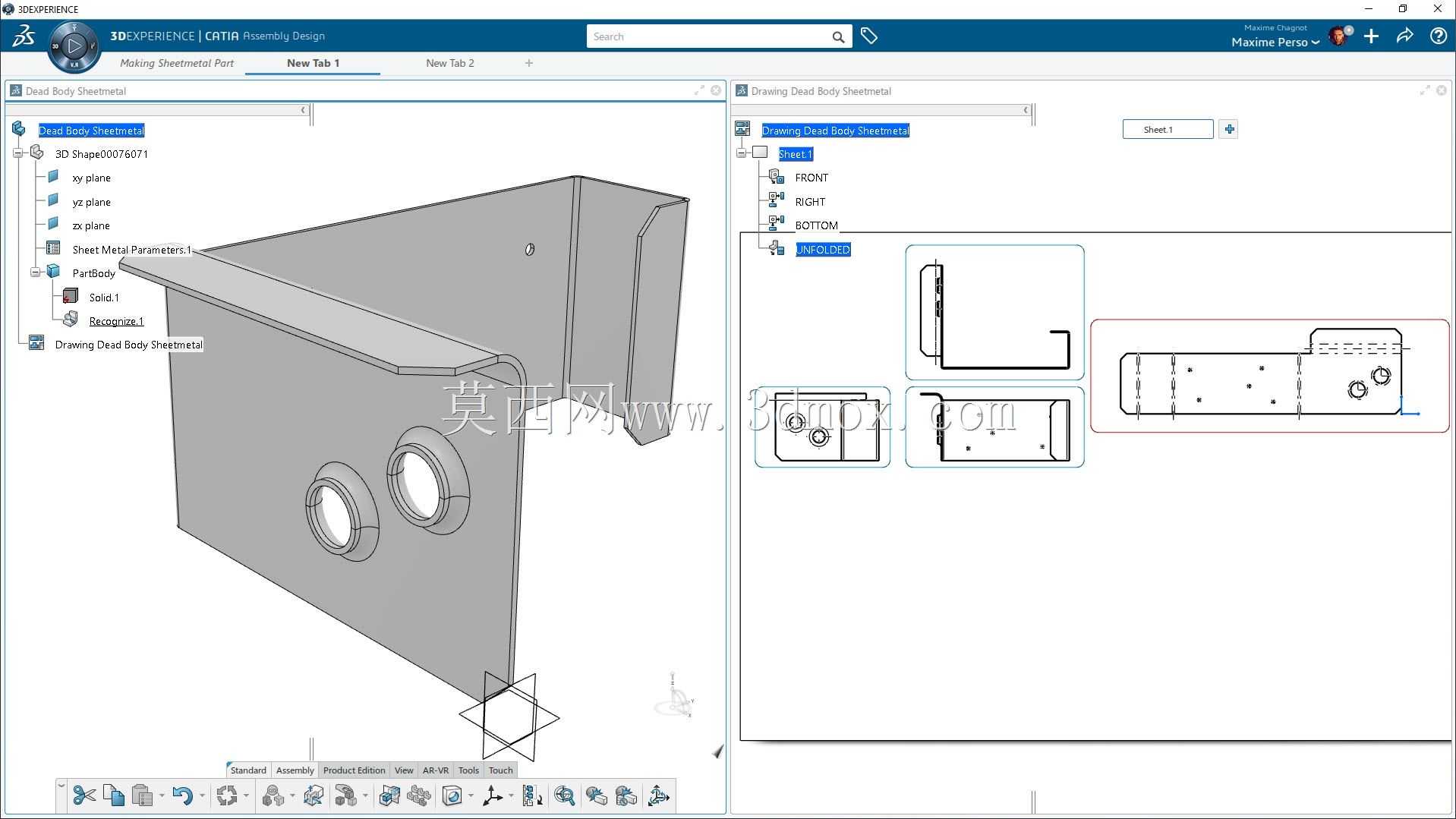

带双安装孔L型折弯钣金支撑构件

　　日常做设备结构排布时，这类L型折弯钣金件是机柜内部、小型设备机架层间最常用的支撑固定构件，很多刚入行的结构工程师容易忽略这类小零件的细节设计，往往在装配阶段才发现干涉、安装对位不准、承重后变形的问题。从实际应用场景来看，这类构件主要承担两个方向的连接作用：垂直折边贴合设备立柱或机柜竖梁做固定，水平折边承托小型电气模块、走线槽、轻型传感器安装板或者设备内部的小型功能组件，不需要额外做焊接支架，靠折弯成型的结构就能满足常规静态承重需求，批量加工时成本远低于切削加工的支撑块。

　　设计这类构件时，首先要确认安装边界的约束：垂直折边上的两个翻边孔是做沉头螺钉安装用的，孔位间距要匹配常用机柜立柱的通用安装孔距，避免出现孔位对不上需要现场扩孔的情况，翻边高度要匹配所选沉头螺钉的头部高度，保证螺钉锁紧后头部不突出折边表面，不会和后续安装的其他组件产生干涉。水平折边的外翻边做了小角度压边处理，不是直角切边，一方面是消除钣金剪切后的锐边，避免装配时划伤操作人员或者划破线缆表皮，另一方面这个小压边能提升水平折边的抗弯折强度，当承托面放置有一定重量的模块时，不会因为长期承重出现折边下垂变形的问题。

　　从结构功能特性来看，两个带翻边的安装孔做了同轴度公差约束，翻边过程中控制孔位的变形量，保证螺钉穿入时不会出现卡滞，不需要装配时额外修锉孔位。垂直折边和水平折边的折弯内角做了适配常规板材厚度的折弯R角，不会因为R角过小导致折弯处出现裂纹，也不会因为R角过大导致折边贴合安装面时出现缝隙，影响固定后的稳定性。构件整体的折弯公差控制在常规钣金加工的经济精度范围内，不需要额外做精加工就能满足装配要求，适合批量冲压折弯生产。

　　实际选型使用时，要注意安装面的平面度要求，如果固定的立柱表面存在焊接凸起或者拼缝，要对应调整垂直折边的让位缺口位置，避免折边无法完全贴紧安装面导致固定后构件倾斜。水平承托面的有效宽度要匹配所承托组件的安装尺寸，预留足够的螺钉操作空间，不要出现组件放上后没有空间拧固定螺钉的情况。另外这类钣金件的板材厚度选择要匹配承托重量，常规承托10kg以内的组件时选用常用冷轧钢板厚度即可，若承托重量更大，需要适当增加板材厚度，或者在折边处增加加强压筋，进一步提升结构刚性，避免长期承重出现塑性变形。

　　做三维建模过程中，要提前释放折弯工艺缺口，在两个折边的交接处留出对应板材厚度的工艺缺口，避免折弯时出现材料挤压堆积，导致折边角度超差。两个安装孔的位置要距离折弯线留出足够的距离，保证翻边加工时不会因为距离折弯线过近导致孔位变形，同时也给安装螺钉留出足够的扳手操作空间，不会出现螺钉拧到一半被折边挡住无法锁紧的问题。这类构件虽然结构简单，但在设备内部的用量往往不小，细节设计到位能大幅减少现场装配的调整工作量，提升整体装配效率。
