铝质蜂窝夹层结构板材三维设计

　　在轨道交通、航空航天、洁净室围护、船舶内装这类对结构自重有严苛限制的场景里，蜂窝夹层板的应用占比逐年提升，这类结构的核心优势在于用极低的面密度实现远超同重量实心板材的抗弯刚度，很多刚接触结构设计的工程师容易把蜂窝板当成简单的两层铝板夹蜂窝芯的拼接件，实际建模过程中要考虑的边界约束远不止几何拼接。

　　从实际使用场景倒推设计逻辑的话，首先要明确蜂窝芯的格孔边长、芯层高度和面板厚度的匹配关系，比如用于轨道交通车内顶板的蜂窝板，芯层高度通常控制在10-20mm区间，上下铝面板厚度选0.5-1mm即可，这时候蜂窝格孔边长选4-6mm就能保证面板在局部承压时不会出现格间凹陷，要是用在设备舱底板这类需要承受人员踩踏、设备局部荷载的部位，芯层高度要提升到25-40mm，面板厚度加到1.5-2mm，格孔边长适当缩小到3-4mm，避免局部荷载下面板发生屈曲变形。

　　建模的时候不能只做外观层面的几何堆叠，要考虑实际生产中的工艺边界：蜂窝芯和上下面板的胶接面需要预留均匀的胶层厚度，通常控制在0.1-0.2mm，不能把面板和芯层直接做共面贴合，不然导出的工程图给到工艺端的时候，会直接忽略胶接层的存在，导致压合后整体厚度超差。另外蜂窝芯的格孔方向，常规应用里都是沿板材厚度方向正六边形排布，但如果是用于有侧向剪切荷载的部位，比如设备的侧挂安装板，还要考虑格孔方向和剪切力方向的夹角，必要时要做局部芯层加密，不能全板统一格孔参数，不然安装点附近的芯层容易被剪切破坏。

　　外形尺寸方面，常规通用蜂窝板的幅面会匹配常用的原材料规格，宽度方向控制在1250mm以内适配铝卷的常规幅宽，长度方向根据应用场景调整，但要注意当单块板长度超过2500mm时，要在模型里体现预置的预埋加强件位置——也就是安装点位对应的蜂窝芯位置，要替换成实体铝块或者高密度填充块，不能直接用蜂窝芯承接安装螺丝的拉拔力，很多新手建模时容易遗漏这个细节，导致实际安装时螺丝直接把面板拉脱，芯层被扯坏。

　　安装边界的处理上，蜂窝板的周边通常要做封边处理，建模时要预留封边型材的安装空间，封边的厚度通常和芯层高度一致，采用折弯铝型材扣合在板材四周，和面板之间预留铆接或者焊接的余量，要是用于有密封要求的场景，比如洁净室的围护板，封边处还要预留密封胶条的安装槽，槽的尺寸要匹配常用的三元乙丙胶条压缩量，通常槽宽比胶条直径大0.5mm，槽深为胶条直径的三分之二，保证胶条压缩后能实现均匀密封。

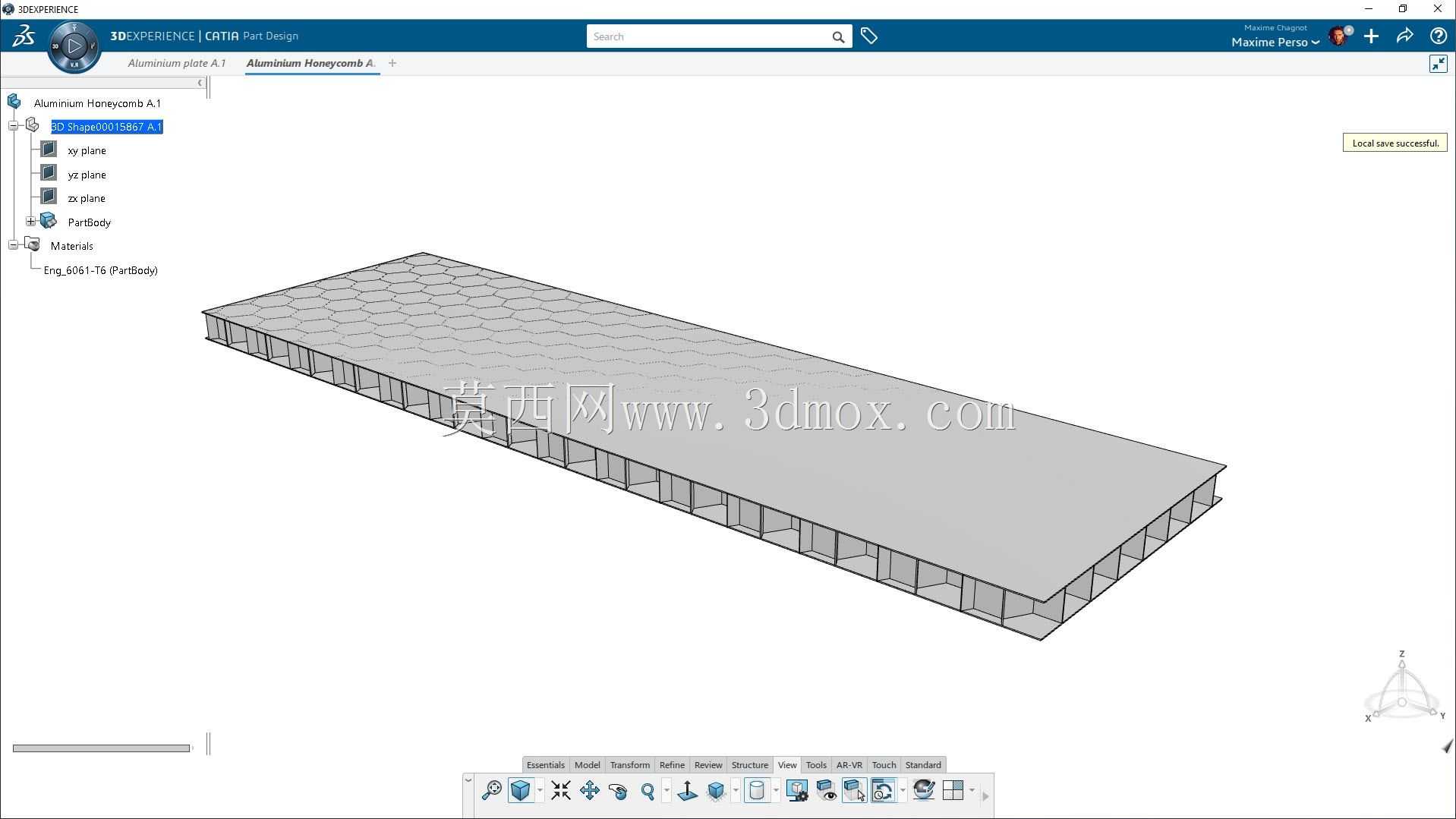

　　从结构受力的角度看，蜂窝板的抗弯性能主要来自上下两块面板的拉压轴力，芯层的作用是连接两块面板、传递剪切力、维持两块面板的间距，所以建模时不需要把每个蜂窝格的薄壁都做的完全和实物一致的0.05mm左右厚度——那样会导致整个模型的面数量爆炸，后续装配、导出工程图都会卡顿，常规装配级建模里可以把蜂窝芯做等效简化，用实体填充赋予等效的材料参数即可，只有在做芯层局部受力分析、或者需要导出芯层加工图纸的时候，才需要把正六边形蜂窝的格壁、拼接缝都做精准建模。

　　另外要注意不同应用场景下的板材边缘处理差异：用于室内装饰面的蜂窝板，面板边缘要做R0.5-R1mm的圆角倒钝，避免安装时划伤施工人员；用于设备外部护板的蜂窝板，边缘要做折弯翻边，翻边高度通常10-15mm，既可以提升板材边缘的刚度，也能遮挡内部的芯层和胶层，提升外观整洁度；用于结构承载的蜂窝板，边缘要做预埋钢质衬套，对应安装孔的位置，衬套的长度要和板材总厚度一致，保证螺栓锁紧时的夹紧力直接作用在衬套上，不会压塌蜂窝芯。

　　很多工程师在选型蜂窝板的时候容易陷入“越厚刚度越好”的误区，实际上当芯层高度超过一定阈值后，继续增加芯层高度带来的刚度提升边际效应会快速递减，反而会增加整体重量和安装空间占用，建模阶段就要结合实际荷载工况做参数匹配，比如承受均布荷载的吊顶板，按照每平米100kg的荷载计算，15mm芯层、0.7mm面板的铝蜂窝板挠度就能控制在1/500以内，完全满足使用要求，没必要选更厚的规格造成成本浪费。

　　还要考虑实际加工中的公差配合，蜂窝板压合完成后会有一定的厚度公差，通常控制在±0.2mm/㎡，所以建模时如果是多块蜂窝板拼接的场景，板块之间要预留0.5-1mm的拼接间隙，不能做零间隙配合，不然安装时会因为板材公差出现拼缝不齐、板块顶死的问题。如果是需要和铝型材框架配合安装的蜂窝板，板材的外形尺寸公差要控制在-0.3~0mm之间，也就是负公差适配，保证板材能顺利嵌入型材的卡槽内，不会因为尺寸偏大装不进去。
