多通道集成式弯扭流体输送管路结构

　　在海洋油气开采、井下流体输送这类空间受限的作业场景里，常规单根管路排布往往需要占用大量安装空间，多管路独立布设还会带来固定点冗余、流道干涉、振动耦合等一系列工程问题，这款多通道集成管路正是针对这类窄空间多介质同步输送需求开发的结构方案。从实际使用场景来看，这类结构常应用在井下采油树的流体汇流段、海洋平台立管的分支集成段，或是狭小舱室内的多介质输送单元，能够在有限的安装截面内同时完成原油、注入水、控制液压油等多种流体的独立输送，避免多根独立管路并排布设带来的空间浪费。

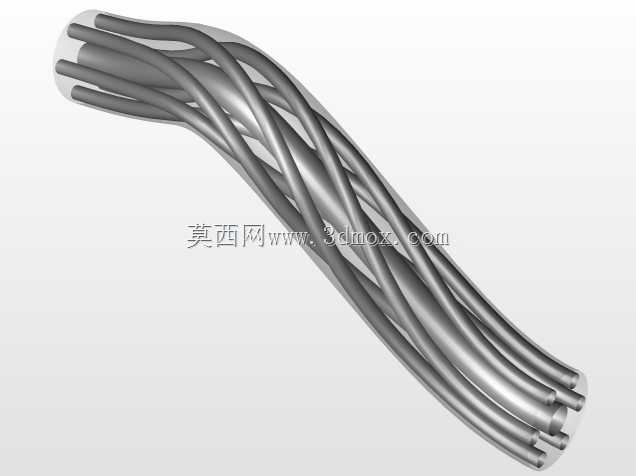

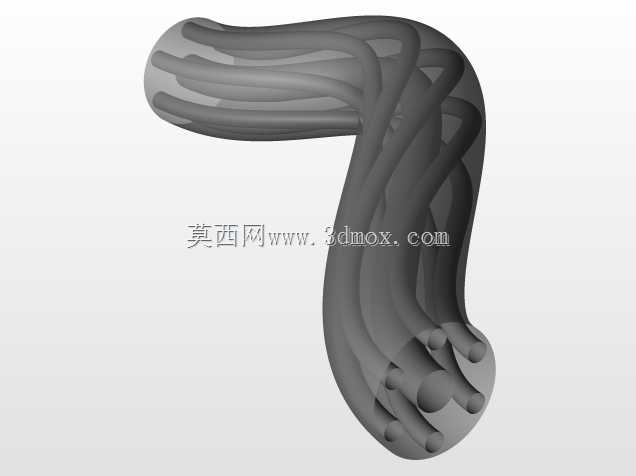

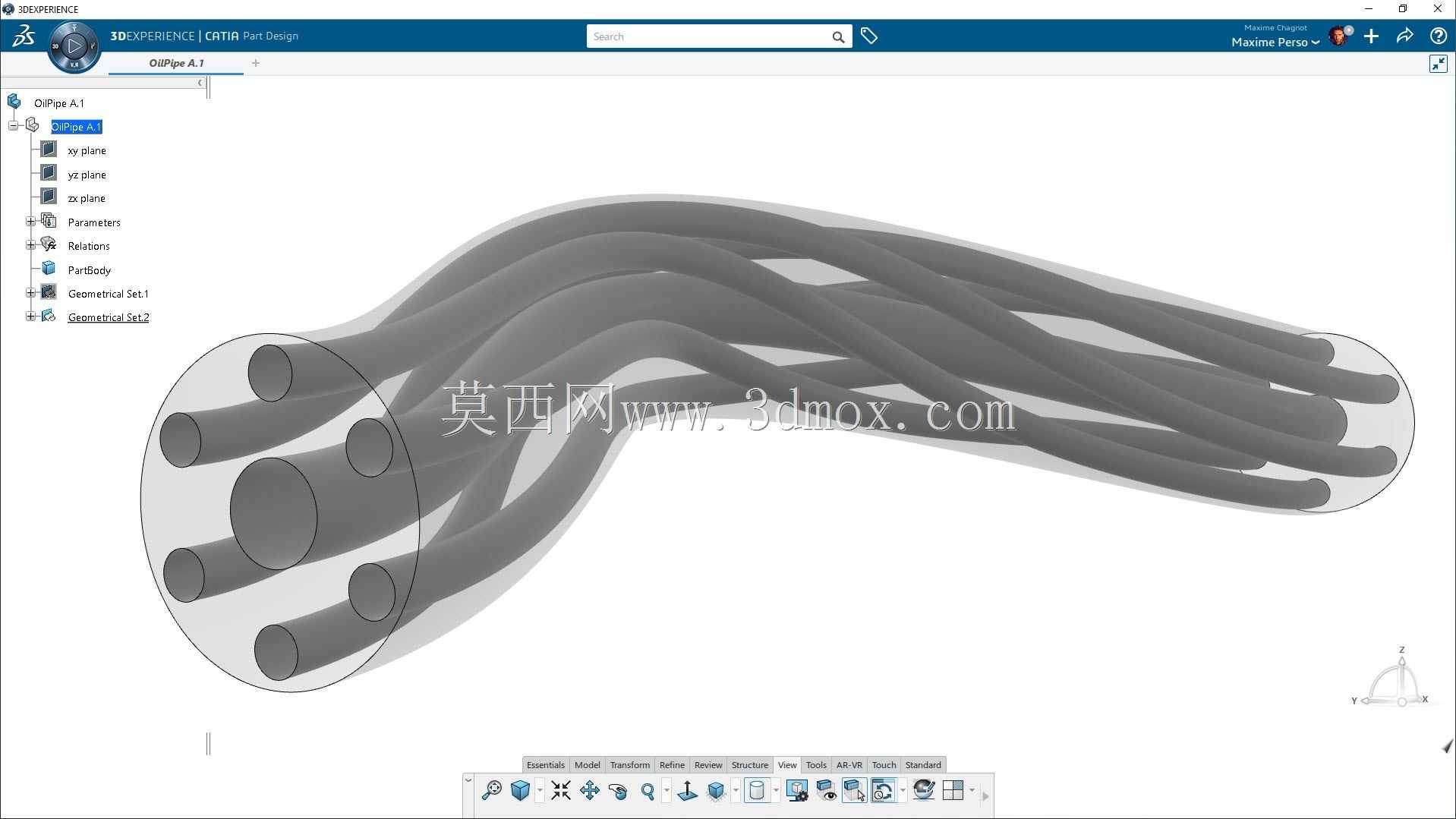

　　设计阶段首先锚定的是安装边界约束：入口端采用圆形集成法兰面，所有流道入口统一排布在同一圆形截面上，中心布置大口径主流道，周围环形均匀布置6根小口径支流道，这种排布方式能够最大化利用圆形法兰的截面面积，相比同流通能力的独立管路组，入口端的安装占用直径可缩小40%以上，法兰连接的螺栓孔也可统一布置在集成法兰的外圈，无需为每根管路单独设置连接法兰，大幅减少了现场安装的紧固件数量与对接工作量。流道段采用整体式弯扭过渡结构，没有采用常规的直角弯头拼接方案，而是顺着流体流向做连续的曲率变化，每根内部流道都保持独立的管壁结构，流道之间的实体部分做了等壁厚优化，既保证各流道之间不会发生流体串混，也能让整体结构的应力分布更均匀，避免拼接焊缝处的应力集中问题。

　　从功能特性上看，每根流道的内壁都做了顺滑过渡处理，弯扭段的曲率半径经过流场仿真优化，流体在转向过程中不会出现明显的涡流区，能够降低流体输送过程中的沿程阻力，减少输送过程中的压力损失，对于高粘度的原油输送场景，这种顺滑流道还能降低介质挂壁的概率，减少后期管路清洗维护的工作量。整体结构的外轮廓做了圆滑包络处理，没有突出的棱角结构，一方面能够降低管路在海洋环境下受到的海流冲击载荷，另一方面也能避免安装过程中与周边设备发生磕碰干涉，在井下狭小空间推送安装时，圆滑外轮廓也能减少卡滞风险。

　　安装适配性上，出口端的各流道位置根据下游设备的接口坐标做了对应排布，弯扭段的扭转角度刚好匹配上下游设备的安装相位差，现场安装时无需额外加装过渡弯头调整角度，直接对接两端法兰即可完成装配，能够大幅缩短现场施工的周期。结构强度方面，流道之间的连接筋位做了加厚处理，能够承受高压流体输送带来的内压载荷，同时也能抵御海洋环境下的外部挤压载荷，在井下作业场景中，这种整体式结构的抗振动性能也远优于独立捆扎的管路组，能够避免多管路之间的振动摩擦磨损，提升整体结构的使用寿命。

　　在实际选型应用中，这类集成管路需要根据实际输送介质的流量、压力参数调整各流道的孔径与壁厚，中心主流道通常用于大流量的主介质输送，周边支流道可根据需求匹配不同的输送介质，也可预留部分流道作为后续检测线缆的穿线通道，实现流体输送与信号传输的集成布设，进一步压缩整体结构的占用空间。流道的弯扭角度可根据实际安装空间的走向做参数化调整，在保证各流道最小曲率半径满足流体输送要求的前提下，适配不同的安装转角需求，无需重新设计整体连接结构，仅调整弯扭段的参数即可适配不同的项目场景。
