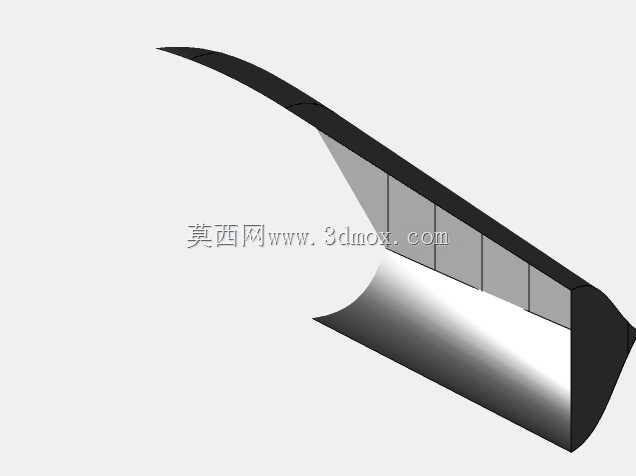

船舶船体船肋曲面结构三维设计

　　船肋作为船体横向承载的核心骨架构件，在整船结构体系中承担着传递舷侧外板载荷、维持船体横截面线型、保障船体横向刚度的关键作用，在内河运输船舶、近海作业船舶的船体分段建造环节，船肋的加工精度直接决定了船体外板的贴合度，进而影响整船的航行阻力、结构抗扭性能以及舱室的水密性表现。从实际工程应用场景来看，这类船肋结构适配于中小型排水型船舶的中部舱段，对应船体平行中体区域的横向支撑需求，设计过程中需要优先匹配船体的型线数据，确保每一档船肋的轮廓曲线与船体型值表中的横剖线完全吻合，避免后续外板拼接出现错边、间隙超差的问题。在结构功能特性层面，该船肋采用了变截面的曲面过渡设计，肋板的翼缘宽度沿着船体舷侧方向随线型变化逐步收窄，

　　靠近船底龙骨区域的肋板截面厚度更大，用于承接龙骨传递的总纵弯曲载荷，同时在肋板上预留了对应纵骨、纵桁穿过的开孔，开孔边缘做了圆弧过渡处理，能够有效降低应力集中系数，避免船舶在波浪载荷反复作用下出现肋板疲劳开裂的问题。设计思路上，首先基于母型船的横剖线型值点，通过生成式曲面拟合构建出船肋的基准轮廓线，再结合船体结构规范中对肋板间距、腹板高度、翼缘宽度的参数要求，对轮廓进行实体化加厚，过程中反复校验肋板与相邻纵骨、外板、舱壁的干涉情况，确保各构件之间的连接边界完全贴合，没有出现几何重叠或者间隙过大的问题。从安装边界来看，该船肋的下端与船底中内龙骨、旁内龙骨采用焊接连接，上端与舷侧顶列板的内侧贴合，两侧边缘与船体外板的内表面完全匹配，

　　安装时需要保证肋板的垂直度偏差控制在规范允许范围内，避免影响后续纵骨的穿装以及外板的装配精度。在实际建造环节，这类船肋可以通过数控等离子切割下料，再借助压型设备按照曲面轮廓压制成型，成型后的肋板需要经过线型校验，确保与三维模型的轮廓偏差在建造公差范围内，才能进入分段拼装工序。不同于常规的平面肋板，该曲面船肋能够更好地适配瘦长型船体的流线型外板，减少外板装配时的火工校正工作量，同时连续的曲面过渡结构能够让载荷传递更加顺畅，在船舶遭遇横浪冲击时，肋板能够将舷侧受到的波浪冲击力均匀传递到纵桁、龙骨等纵向构件上，避免局部应力过大导致结构变形。此外，肋板上的减重孔设计在保证结构强度满足规范要求的前提下，有效降低了构件自身重量，

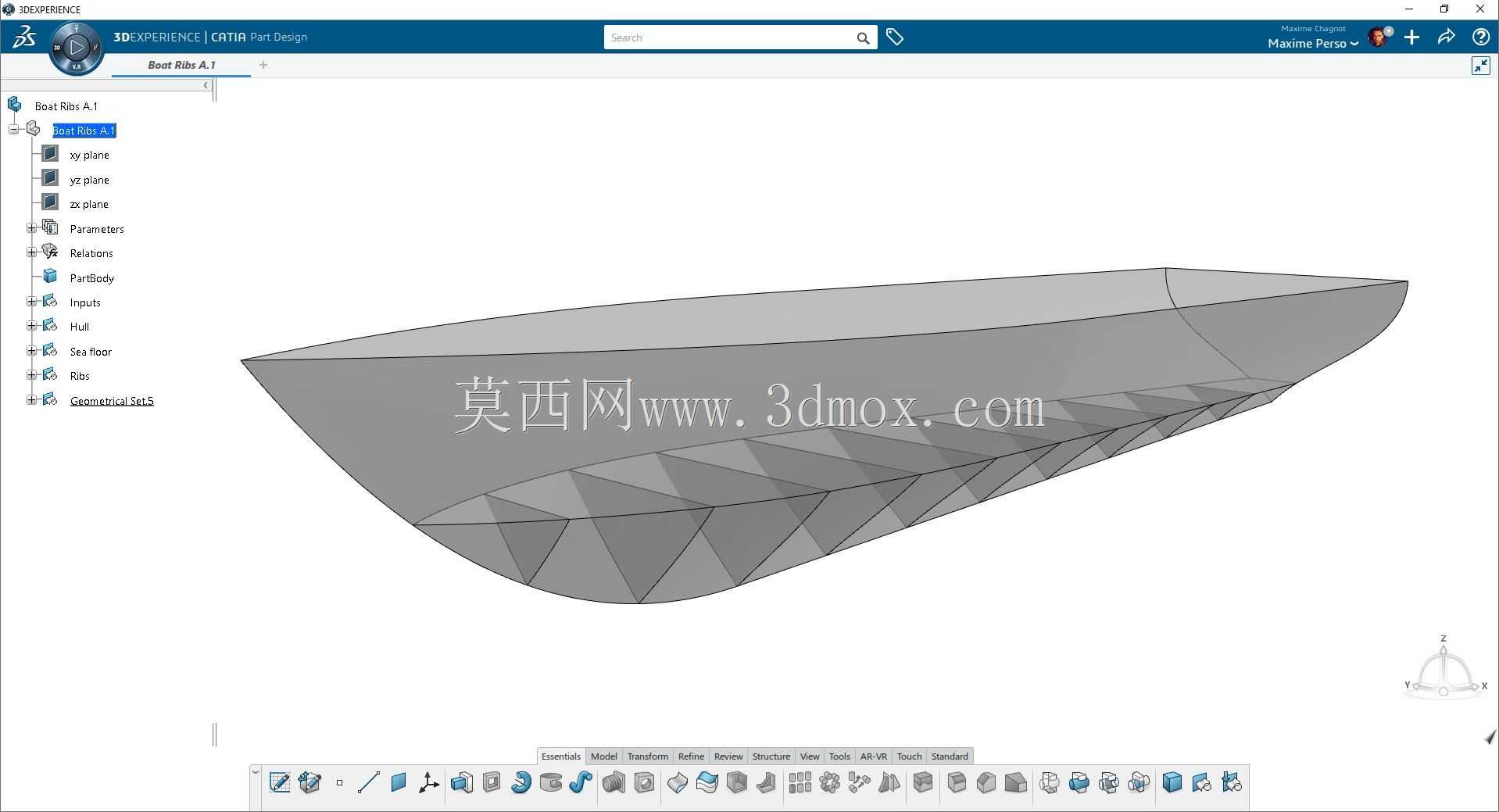

　　对于控制整船空船重量、提升船舶载重能力有一定的帮助，开孔的位置和尺寸也经过了结构强度校核，不会对肋板的整体承载能力造成负面影响。在三维建模过程中，需要重点关注船肋曲面与船体外板曲面的连续性，确保两个曲面之间是G1连续以上的贴合状态，避免出现硬棱或者间隙，否则后续生成的工程图会出现线型偏差，直接影响下料加工的精度。对于船舶建造企业的结构设计人员来说，这类参数化的船肋模型可以直接导入到船体分段装配模型中，根据不同的肋位号调整对应的轮廓参数，快速生成整船各档位的肋板结构，大幅提升船体结构设计的效率，减少重复建模的工作量。同时模型中预留的构件连接接口，也能够为后续的结构有限元分析提供准确的几何基础，方便设计人员对肋板在不同载荷工况下的应力分布、变形量进行仿真计算，提前优化结构薄弱区域，避免建造完成后出现结构强度不足的问题。
