钣金结构承载安装钢板三维设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:480758
  • 钣金结构承载安装钢板三维设计
  • 钣金结构承载安装钢板三维设计
  • 钣金结构承载安装钢板三维设计

  日常做设备结构设计时,这类钣金承载板是电控类、小型检测类设备里最常用的内置结构件,多数时候承担着设备内部核心功能模块的承载、定位与防护作用,常见于工业检测终端、小型工控设备、车载电子单元的内部安装场景,替代传统的机加工安装座,在保证结构强度的前提下大幅压缩整机重量与制造成本。

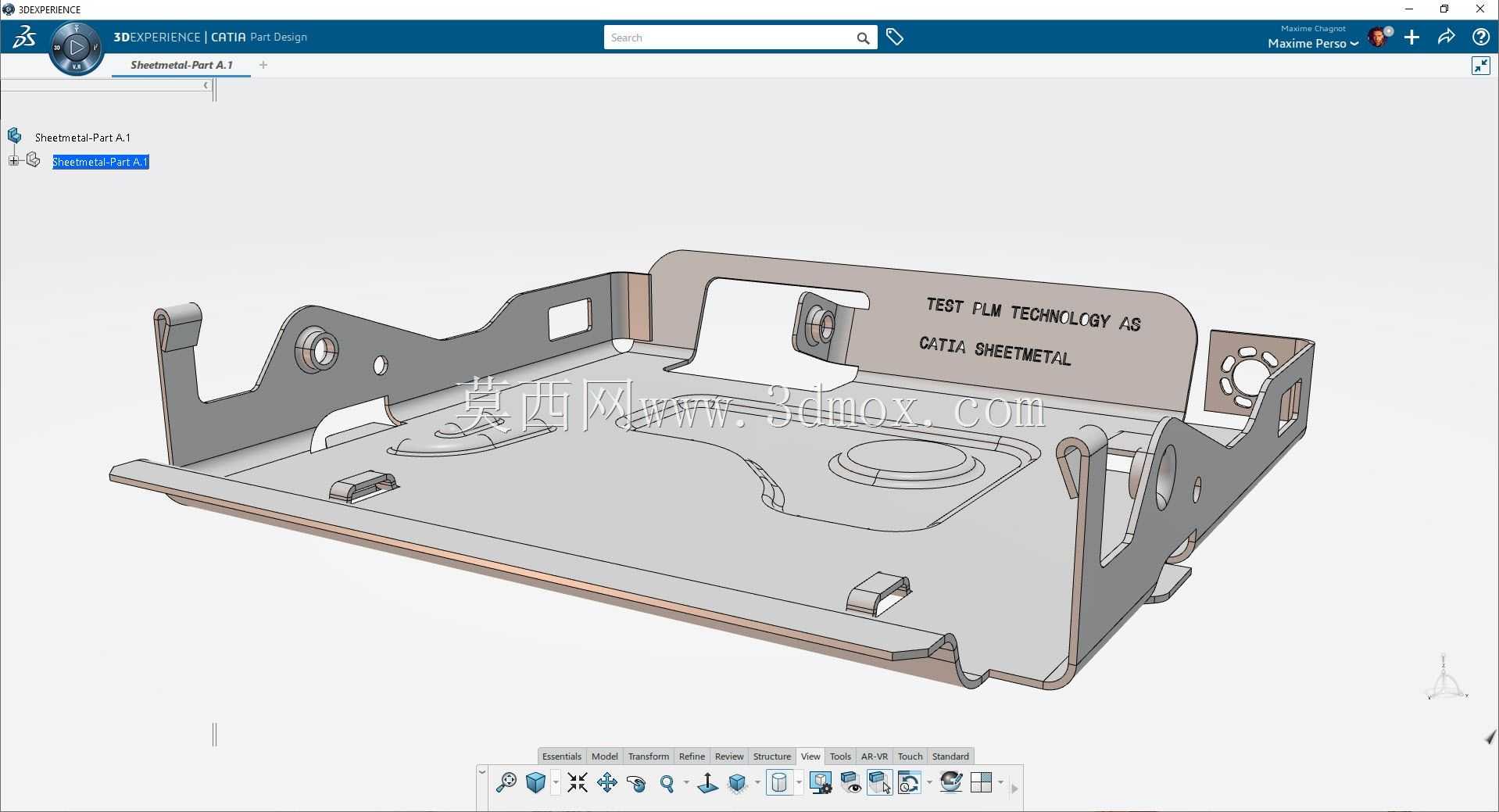

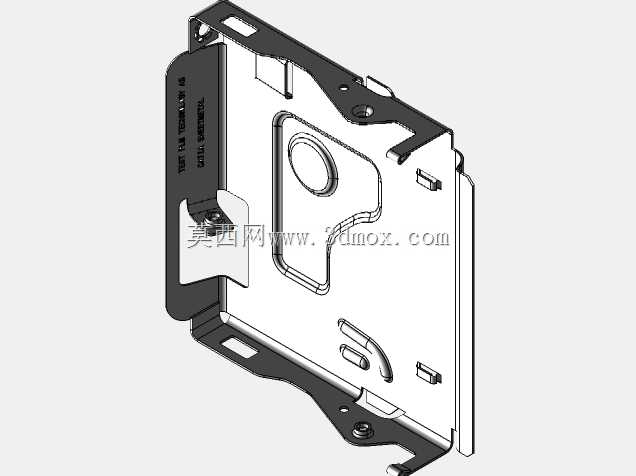

  从结构细节来看,该件采用一体化钣金折弯成型工艺,主体为平面承载基底,四周通过多道折弯形成围边结构,既提升了整体板材的抗扭刚性,避免大平面薄板在受力后出现翘曲变形,也能对安装在板面上的元器件形成侧向防护,防止装配、运维过程中周边部件磕碰核心元件。板面上预留的多组异形安装孔、定位卡扣位,分别对应不同规格的功能模块安装需求,其中带翻边的圆孔用于穿设线束或者安装固定柱,翻边结构可强化孔位周边强度,避免长期受力后孔位开裂;侧边的卡扣位采用一体冲压成型,无需额外焊接紧固件,可快速卡接配套的线束固定座、小型PCB板支架,减少装配环节的零件数量与螺丝用量。

  设计这类钣金件时,首先要明确安装边界:需先核对整机内部的预留安装空间,确认板材的整体长宽尺寸与周边结构件的安全间隙,折弯边的高度要匹配内部元器件的最高安装高度,既不能因为围边过高干涉上盖装配,也不能因为围边过低失去防护与刚性强化作用。其次要考虑板材的折弯工艺性,所有折弯内角需匹配所选板材厚度对应的最小折弯半径,避免折弯处出现开裂或者回弹超差的问题;板面上的开孔位置要距离折弯线预留足够的安全距离,防止折弯过程中孔位被拉扯变形。另外,承载区域的结构加强也需要重点考量,在核心重载模块的安装位置下方,通过冲压形成局部沉台或者加强筋结构,无需额外增加板材厚度就能提升局部承载能力,避免元器件安装后出现板面凹陷。

  实际应用中,这类钣金板的安装方式多为侧边预留的固定耳位通过螺丝锁附在设备的主框架上,安装时需要先预装板面上的所有卡扣件、压铆螺母柱,再依次固定各个功能模块,最后整理线束通过板上的穿线孔排布到对应接口。设计阶段还要考虑运维的便利性,板面上的开孔位置要对应元器件的调试接口,无需拆卸整个承载板就能完成常规的参数调试与接口插拔;围边上预留的缺口位要对应周边部件的运动行程,避免设备运行过程中出现运动干涉。

  不同于普通的平板钢板,这类经过结构优化的钣金承载板,在材料利用率上有明显优势,整板下料时通过排样优化可将板材利用率提升到八成以上,冲压、折弯工序可实现批量快速成型,表面处理可根据设备使用环境选择喷塑、镀锌或者电泳,适配不同的防腐、绝缘需求。在做三维建模时,需要同步展开钣金件的下料图,标注好所有折弯角度、折弯方向、孔位精度要求,其中安装定位孔的公差需控制在±0.1mm范围内,保证各个元器件安装时的位置精度,避免出现装配错位的问题;非定位孔的公差可适当放宽,降低加工难度与成本。

  很多新手设计这类钣金件时容易忽略板材的纤维方向,下料时如果板材纤维方向与折弯线平行,折弯处很容易出现裂纹,尤其是在冷轧钢板加工时,需要在工艺要求里明确折弯线与板材轧制方向的夹角不小于30度,提升折弯处的结构强度。另外,板面上的所有锐边都需要在建模时标注倒钝要求,避免装配、运维过程中划伤操作人员或者破坏线束绝缘层,压铆螺母柱的位置要距离折弯边预留足够的压铆操作空间,避免压铆时与折弯模具干涉,导致压铆不牢固或者工件变形。
