这类经过拓扑优化生成的支撑构件,多应用在对自重控制要求严苛的装备连接场景中,比如航空航天机载设备的安装支架、高端工业机器人的臂间连接座、新能源车辆底盘的功能件安装位,这类场景普遍要求构件在满足承载要求的前提下尽可能降低自身重量,减少运动部件的惯量,或是降低整体装备的无效载荷。从实际使用的角度看,该构件的核心作用是实现两个不同安装界面之间的刚性连接,一端的筒状轴孔结构用于和带圆柱轴径的部件配合,承担铰接类的载荷传递,另一端的带孔法兰面用于和设备基体平面通过紧固件锁附,实现固定端的定位,中间的连接段需要同时传递轴向拉力、径向剪切力以及工况下带来的交变弯矩,避免连接部位出现应力集中导致的疲劳失效。

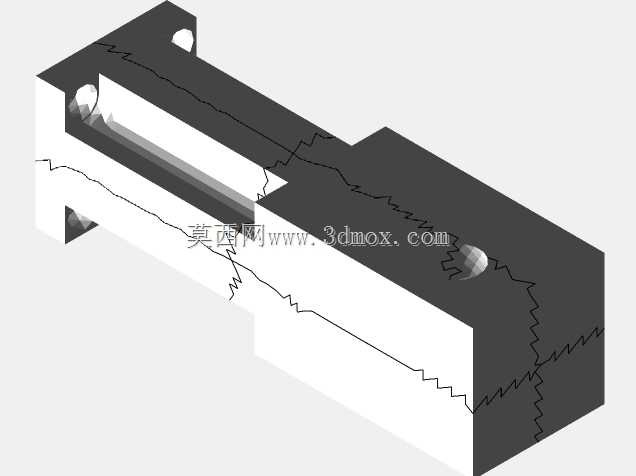

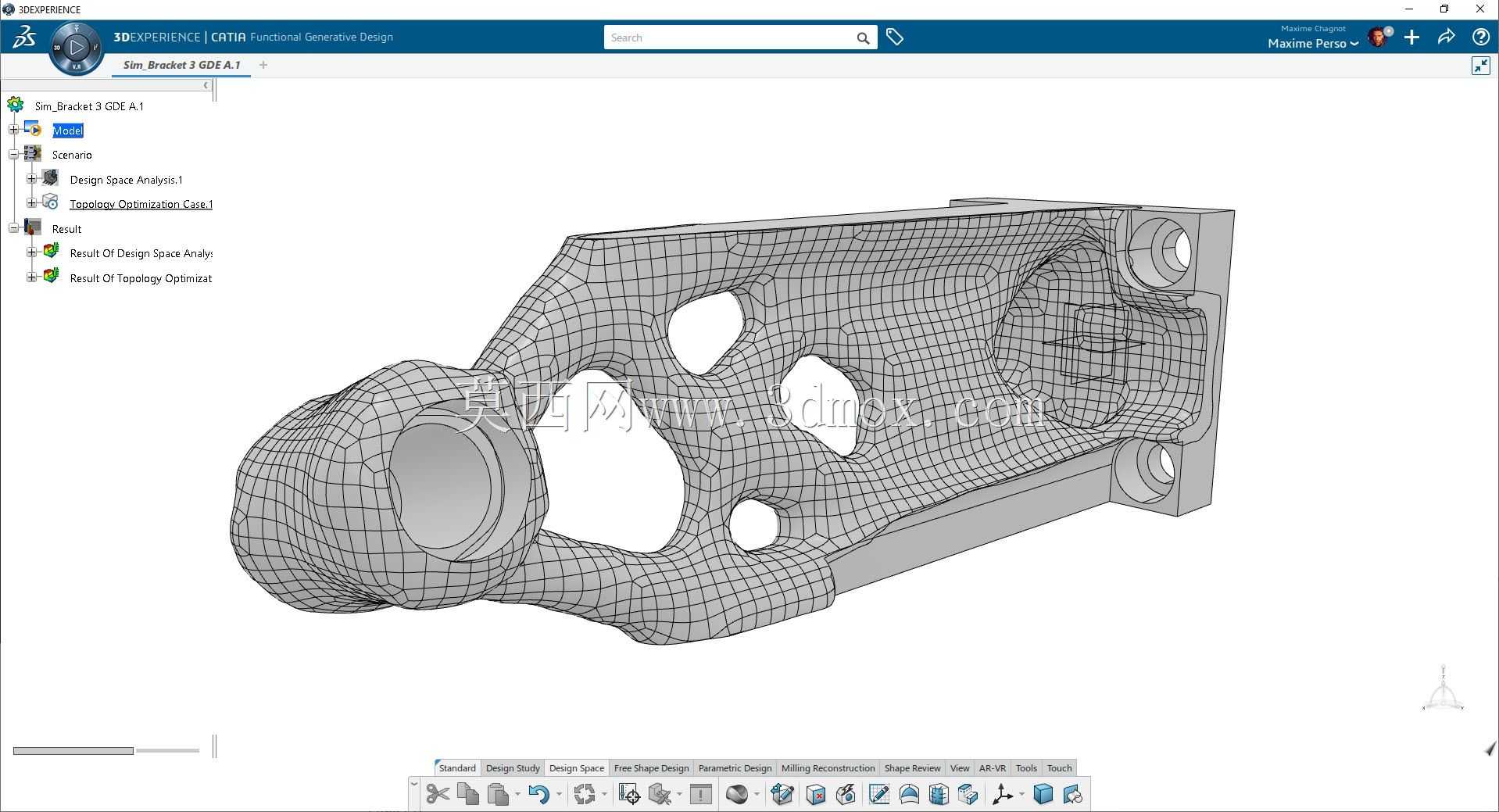

设计过程中首先锁定了构件的安装边界:固定端法兰面的安装孔位完全匹配基体的预设螺纹孔位置,孔间距、孔的同轴度公差按照通用机械安装的IT7级精度控制,法兰面的平面度要求控制在0.05mm以内,保证锁附后不会出现安装间隙带来的应力偏移;活动端的筒状轴孔内径按照配合轴径的公差带设计,选用H7的孔公差,满足和销轴、轴类部件的间隙配合要求,轴孔的端面预留了挡圈安装的槽位,防止配合轴在工作过程中出现轴向窜动。在确定了两端的非设计区域(也就是必须保留的安装配合结构)之后,对中间的连接区域进行拓扑优化计算,以给定工况下的多向载荷为边界条件,以体积最小化为优化目标,同时约束结构的最大应力不超过所选材料的许用应力值,一阶固有频率避开装备工作时的激励频率区间,避免运行过程中出现共振问题。

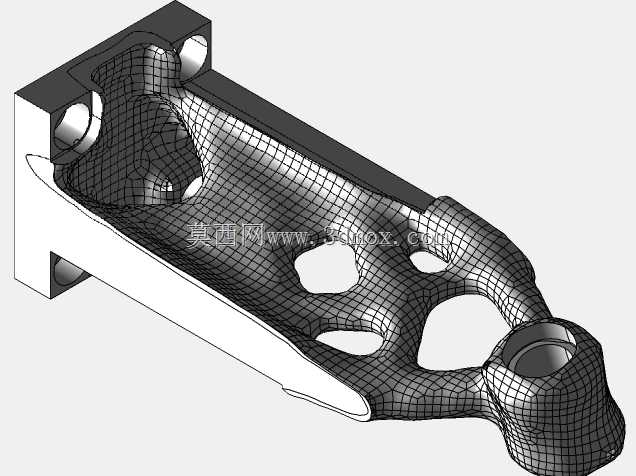

最终生成的镂空网格状结构,完全顺着应力传递的路径分布材料,在应力水平极低的区域直接去除多余材料,形成大小不一的镂空孔洞,既大幅降低了构件的整体重量,相比传统的实心肋板结构重量降低40%以上,又保证了所有传力路径上的材料连续无断点,不会出现应力突变的薄弱位置。构件的外表面顺着材料生成的流线型过渡,没有传统机加工结构的直角棱边,所有转角位置都做了自然的圆弧过渡,进一步降低了应力集中系数,提升了交变载荷下的疲劳寿命。从安装适配性来看,构件的整体外轮廓尺寸控制在安装空间的包络范围内,所有镂空位置都不会和周边的管线、相邻部件产生运动干涉,即使在部件产生最大工作变形的情况下,构件的外轮廓偏移量也在预留的安全间隙以内。
这类拓扑优化生成的构件,相比传统经验设计的支撑件,不需要依赖设计人员的经验布置加强肋,通过算法直接生成最优的材料分布方案,在小批量定制化的装备设计场景中,能够大幅缩短结构设计的迭代周期,同时实现更好的轻量化效果,后续可以通过金属3D打印的方式直接成型,不需要复杂的工装夹具,特别适合多品种小批量的高端装备配套使用。在实际选型应用时,需要注意核对两端安装接口的尺寸匹配性,确认工况载荷的方向和大小与优化时的边界条件一致,避免超出设计载荷范围使用,同时在安装时保证法兰面的贴合度、轴孔的配合间隙符合设计要求,才能充分发挥该构件轻量化、高承载的性能优势。
