铣床用高精度铣削主轴刀柄结构

　　在常规立式铣床、卧式镗铣床的金属切削作业场景里，这类刀柄是连接机床主轴与切削刀具的核心过渡部件，日常承担铣平面、铣槽、镗孔、钻扩铰等多工序的刀具装夹任务，不管是普通工装的批量粗加工，还是精密模具型腔的半精加工工序，都能见到这类结构的应用。从实际加工的工况来看，刀柄的锥面与机床主轴内锥孔的贴合精度直接决定了切削过程的跳动量，设计时优先保证锥面的同轴度公差控制在0.005mm以内，避免高速铣削时出现刀具振纹、让刀等问题。刀柄尾部的拉钉结构匹配主轴内部的拉爪机构，换刀时能实现快速拉紧定位，锥面贴合后端面的定位台阶同时承担轴向限位作用，避免重切削时刀柄出现轴向窜动，哪怕是大进给量的侧铣加工，也能保证装夹刚性。

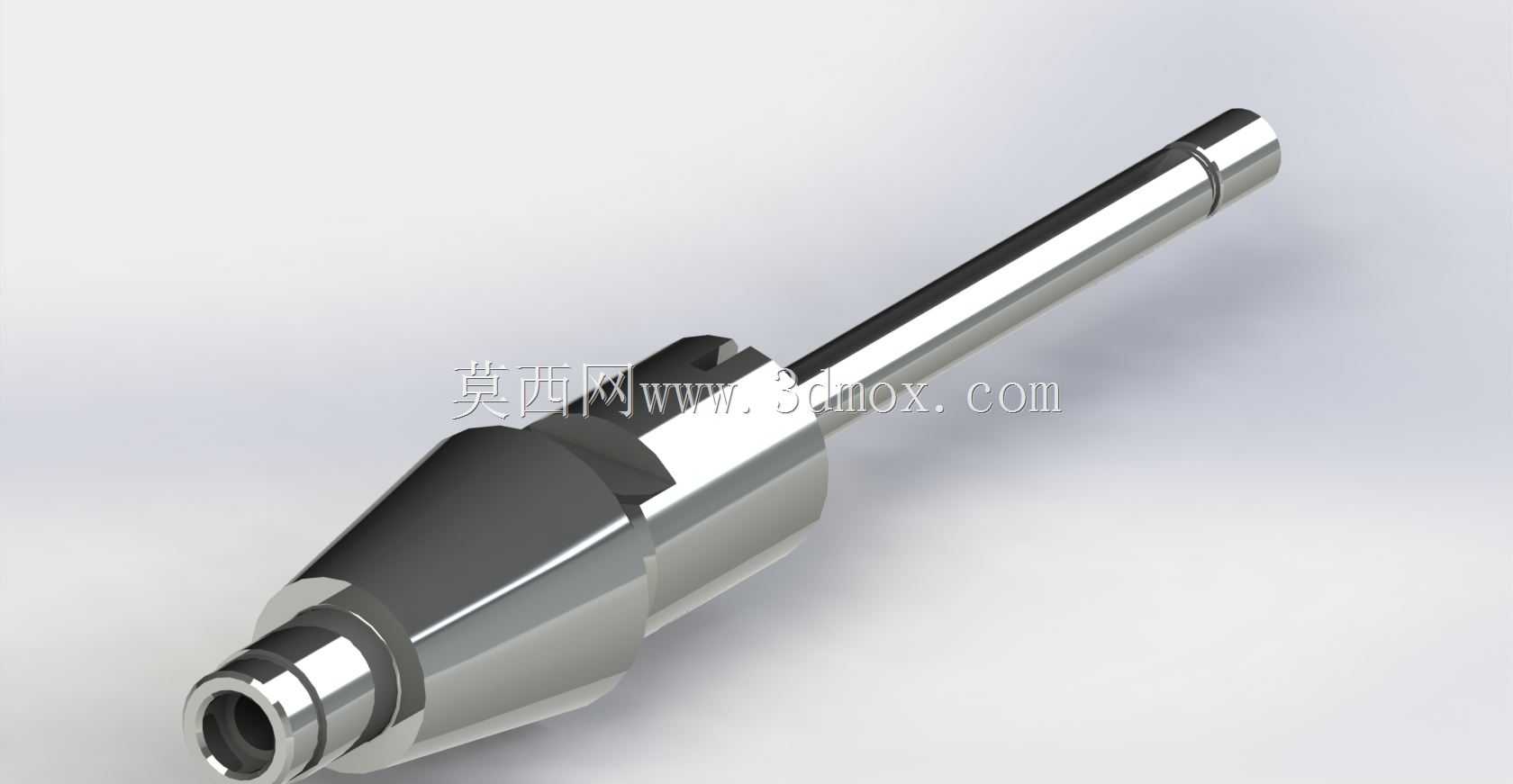

　　从结构设计的思路来看，这款刀柄采用了细长杆延伸设计，针对深腔、窄槽类加工场景做了避让优化，杆部的长径比经过反复校核，既保证足够的悬伸长度够到工件内部的加工面，又通过合理的壁厚设计控制杆部挠度，避免切削时出现颤振。靠近锥端的扁位结构是用来配合主轴端面的传动键，传递主轴的切削扭矩，相比单纯靠锥面摩擦传扭的结构，带键传动的设计能承受更大的切削负载，在进行不锈钢、高温合金等难加工材料的铣削时，不会出现刀柄打滑转位的问题。前端的刀具装夹部位采用弹簧夹头锁紧结构，锁紧螺母的锥面与夹头外锥匹配，拧紧螺母时夹头均匀收缩夹紧刀具柄部，能适配不同直径的直柄铣刀、钻头等刀具，装夹重复精度能稳定控制在0.01mm以内，满足多数常规机加工的精度要求。

　　从安装边界尺寸来看，锥柄部分采用标准7:24锥度规格，适配多数常规铣床的主轴接口，不需要额外改装就能直接装夹使用；杆部的外径做了阶梯收窄设计，在靠近装刀端的位置直径最小，加工工件侧壁时能最大程度减少刀柄与工件的干涉，哪怕是深度超过150mm的窄槽加工，也不会出现刀柄蹭到工件已加工表面的问题。整体采用合金结构钢整体锻造成型，经过淬火、回火处理后表面硬度达到HRC58以上，锥面和装夹内孔都经过精密磨削，表面粗糙度控制在Ra0.8以下，既保证长期使用的耐磨性，又能保证装夹定位的精度稳定性。日常使用时需要注意锥面的清洁，避免切屑、灰尘附着在锥面上影响贴合精度，装刀时要保证刀具柄部清洁无毛刺，锁紧螺母的拧紧力矩控制在合理范围，既要保证足够的夹紧力避免刀具拔出，又不能力矩过大导致夹头变形损坏。在实际生产场景里，这类刀柄是铣床加工不可或缺的基础工装，不同的悬伸长度、不同的装夹直径规格搭配，能覆盖绝大多数常规铣削工序的加工需求，相比一体式的刀杆结构，这种可换刀具的刀柄通用性更强，能有效降低工装采购成本，减少换刀辅助时间，提升批量加工的生产效率。
