排挡用传动齿轮结构设计图纸

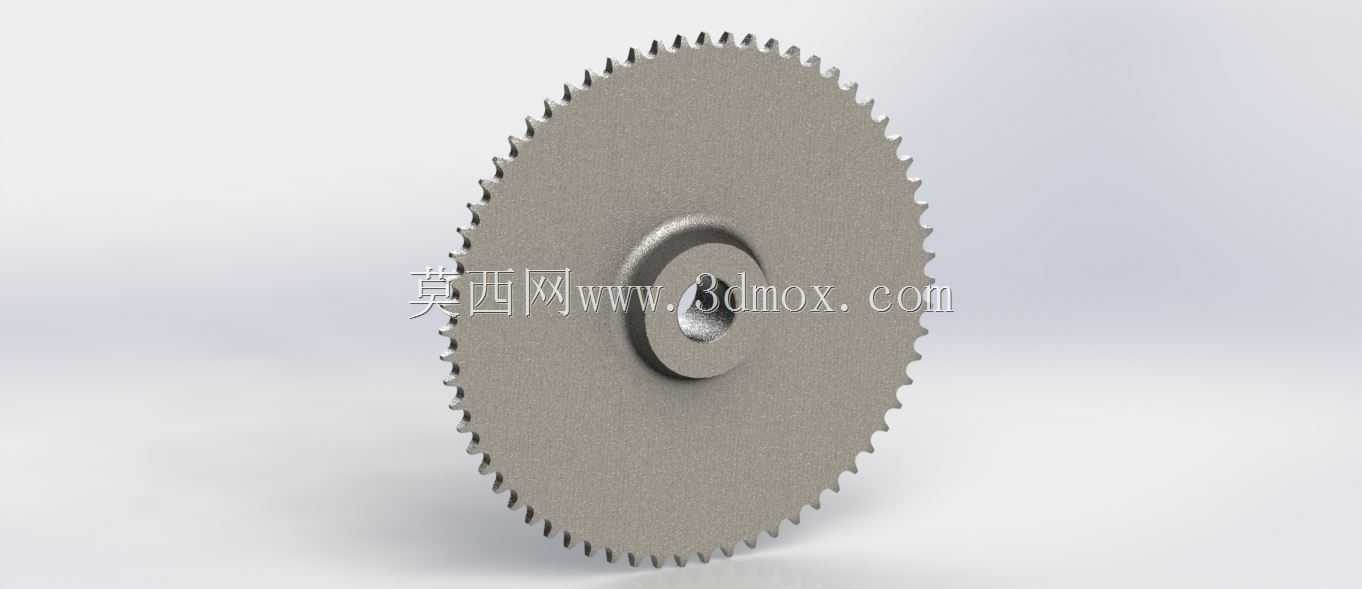

　　这类带轮毂的盘形齿轮，主要应用在手动换挡机构的传动链路中，承担转速匹配、扭矩传递以及挡位切换时的动力衔接作用，在小型动力传输设备、代步车辆变速单元、轻工机械换挡结构中都能见到同结构零件的应用。从结构设计逻辑来看，该零件采用辐板式盘形结构，外圈布置连续渐开线轮齿，中心设置带台阶的安装轮毂，轮毂内孔为装配基准面，用于和换挡轴形成过盈或者键连接配合，台阶结构一方面用于轴向定位，限制齿轮在轴上的窜动位移，另一方面可以提升轮毂与辐板的连接刚度，避免传动过程中应力集中导致的结构变形。轮齿部分的齿形参数经过匹配计算，齿顶圆、齿根圆的尺寸公差严格控制，保证啮合过程中齿面接触均匀，减少换挡时的打齿、卡滞问题，齿端做了微小倒角处理，

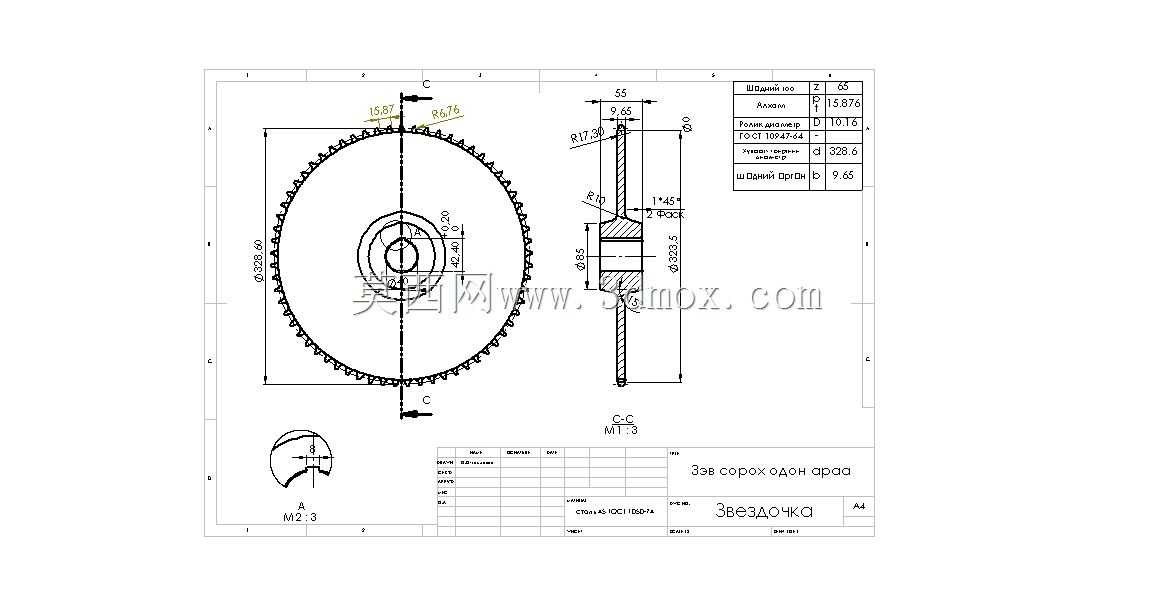

　　方便换挡时相邻齿轮的顺利啮合切入，降低换挡冲击。从安装边界来看，该齿轮的轴向总厚度、轮毂凸台的伸出长度、中心孔的直径尺寸都和换挡轴的安装空间完全适配，辐板上的减重结构在保证整体结构强度的前提下，降低了零件自身重量，减少换挡转动时的转动惯量，让挡位切换动作更轻便灵活。图纸中给出的剖面结构清晰展示了轮毂与辐板的过渡圆角设计，这个圆角是应力释放的关键结构，能够避免齿轮在承受交变扭矩时，在轮毂和辐板的连接位置产生疲劳裂纹，延长零件的使用寿命。齿部的精度等级按照传动平稳性要求选取，既满足换挡过程中的传动精度要求，又不会因为过高的精度要求提升不必要的加工成本。在实际装配场景中，该齿轮安装在换挡拨叉对应的轴段上，工作时随轴转动，

　　换挡过程中通过拨叉推动齿轮轴向移动，和对应挡位的啮合齿轮完成齿面结合，实现动力传递路径的切换，将输入轴的扭矩传递到输出端，完成变速变矩的功能。设计过程中充分考虑了换挡工况的冲击特性，轮齿的齿面硬度、芯部韧性都做了匹配设计，能够承受换挡瞬间的冲击载荷，同时长期啮合运转过程中齿面磨损量控制在合理范围内，保证机构长期使用后的换挡手感不会出现明显衰减。中心孔的尺寸精度和形位公差要求严格，保证齿轮安装后和轴的同轴度，避免运转过程中出现径向跳动，导致传动噪音增大、啮合间隙异常的问题。轮齿的压力角、模数参数和同传动组内的其他齿轮完全匹配，保证啮合重合度处于合理区间，传动过程中动力传递平稳，不会出现传动间断或者冲击过大的问题。

　　图纸上标注的各部分形位公差，包括齿圈相对于中心孔的径向跳动、端面相对于孔轴线的端面跳动，都是为了保证齿轮装配后的运转精度，避免出现偏载导致的齿面局部磨损加剧问题。这类齿轮的结构设计没有多余的复杂特征，所有结构都服务于传动、安装、换挡的实际功能需求，没有冗余设计，加工工艺性良好，能够通过滚齿、插齿的常规齿轮加工工艺完成制造，适合批量生产应用。
