传动用带键槽星型链轮结构设计

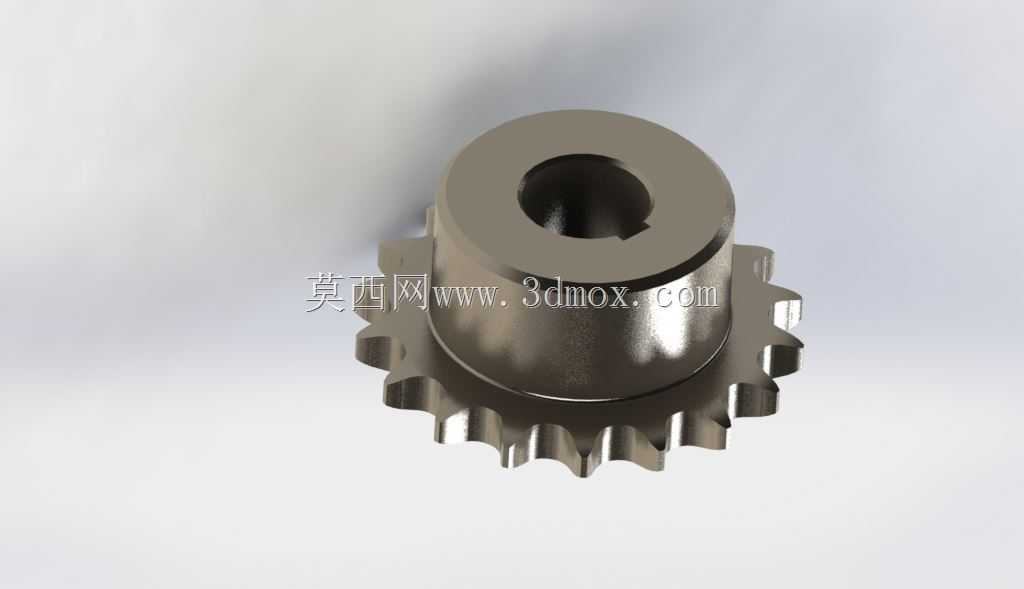

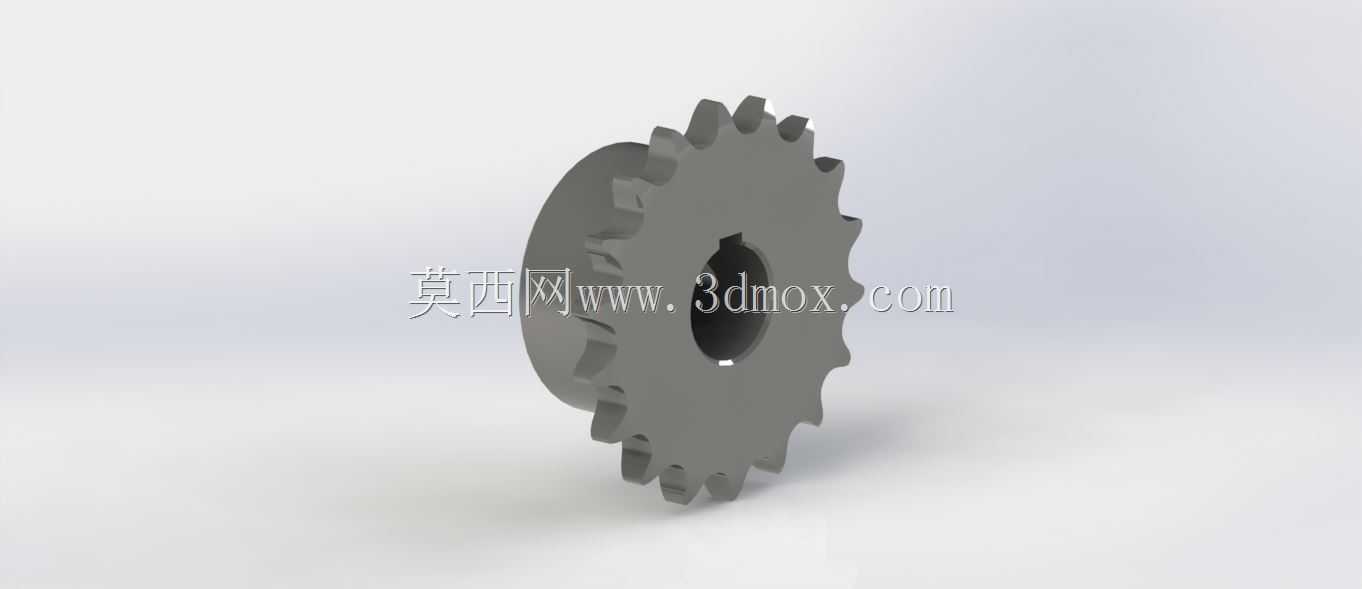

　　在常规链传动系统的布局中，这类带键槽的星型链轮常被布置在动力输入与执行端的衔接位置，区别于普通等节距滚子链链轮，其齿形做了星型排布优化，更适配小中心距、低转速大扭矩的传动场景，常见于小型输送设备、轻工机械的进给机构、农用机具的动力传递单元中，部分手动换挡机构的传动组也会采用这类结构来实现动力的切换传递。从实际安装边界来看，该链轮的内孔采用标准键槽设计，安装时可直接与对应直径的传动轴配合，通过平键传递扭矩，避免链轮与轴之间出现相对转动，轮毂部分的轴向长度经过匹配计算，既保证了与轴的配合接触面积足够分散接触应力，又不会过度占用轴向上的安装空间，齿顶圆、齿根圆的尺寸公差按照通用链传动零件的精度等级设定，可适配对应节距的传动链条，

　　啮合过程中能保证链节顺利进入与退出齿槽，减少卡链、跳齿的故障概率。设计这类链轮时，首先要匹配对应链条的节距、滚子直径参数确定齿廓曲线，齿面的工作角度经过反复校核，保证啮合时的接触应力处于材料许用范围内，轮毂部分的壁厚根据传递的最大扭矩做强度校验，避免负载过大时出现轮毂开裂的问题，键槽的位置选择在齿槽对应的径向方位，减少键槽对轮毂整体强度的削弱，同时也方便安装时的对位调整。实际应用中，这类链轮的材质常选用中碳钢经调质处理，齿面可根据使用场景选择是否做高频淬火提升耐磨性，对于有防锈需求的工况还可做表面发黑或者镀锌处理。在传动系统装配时，需要保证两个配对链轮的端面共面度控制在合理范围内，避免链条出现偏磨，

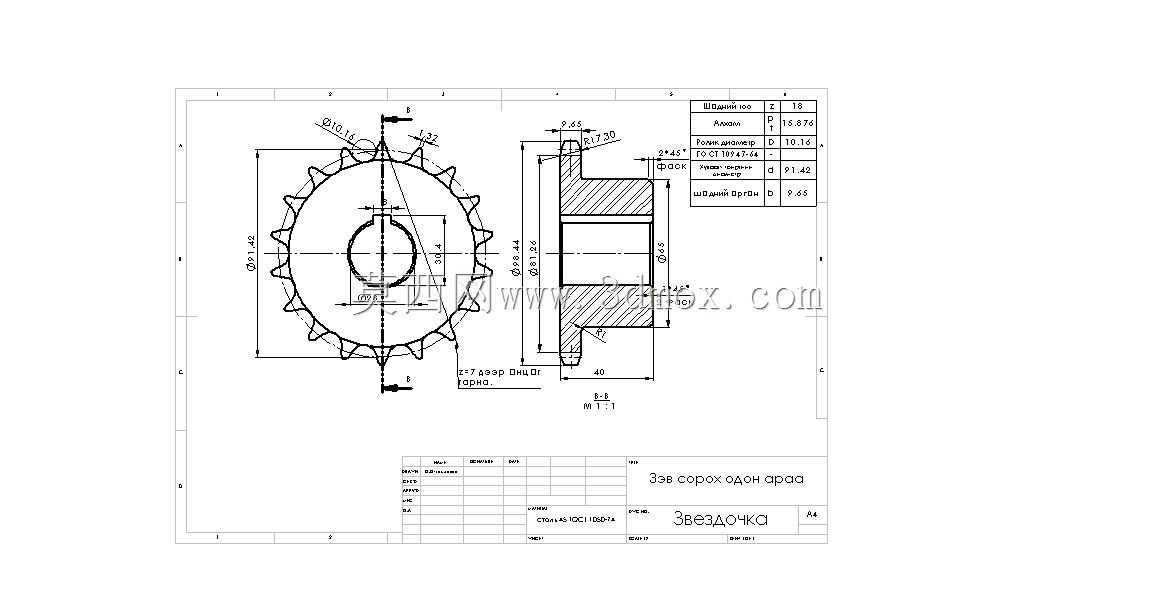

　　链轮的轴向固定可采用轴端挡圈或者紧定螺钉的方式，防止运转过程中出现轴向窜动。不同于大节距的输送链轮，这类星型链轮的齿数相对较少，整体结构紧凑，在安装空间受限的传动场景中优势明显，其齿形的特殊设计让链条在啮合过程中的冲击更小，运转时的噪音比普通直齿链轮更低，适合对运行平稳性有一定要求的中低速传动场合。在建模过程中，齿廓部分采用参数化绘制方式，可根据不同的链条参数快速调整齿形尺寸，键槽的尺寸按照GB/T 1096的标准设定，保证与标准平键的互换性，轮毂与齿圈的过渡位置做了圆角处理，减少应力集中现象，提升零件的疲劳强度。实际选型时，需要根据传递的功率、转速计算安全系数，确认链轮的强度满足工况要求，同时要匹配对应链条的参数，避免出现齿形不匹配导致的啮合异常，安装完成后要调整链条的张紧度，保证张紧力处于合理区间，过松容易出现跳齿，过紧则会加剧齿面与链条的磨损，降低零件使用寿命。
