锥齿轮一体式传动齿轮轴结构设计

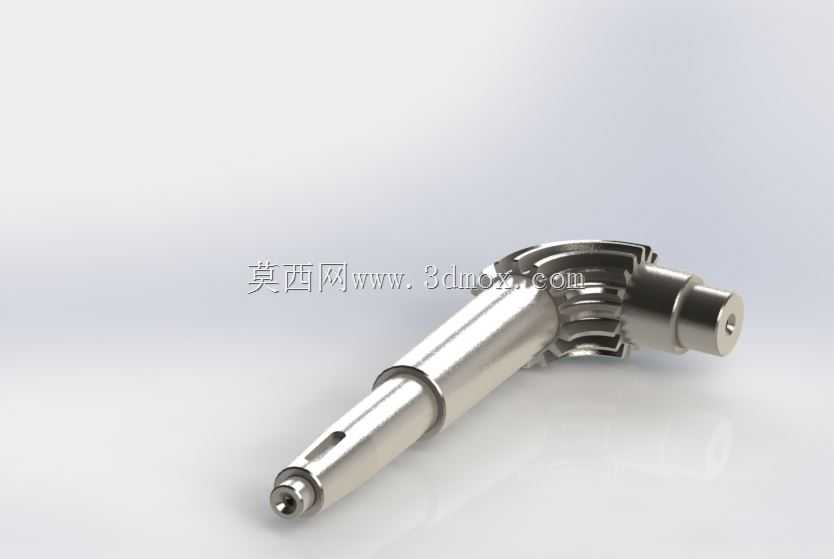

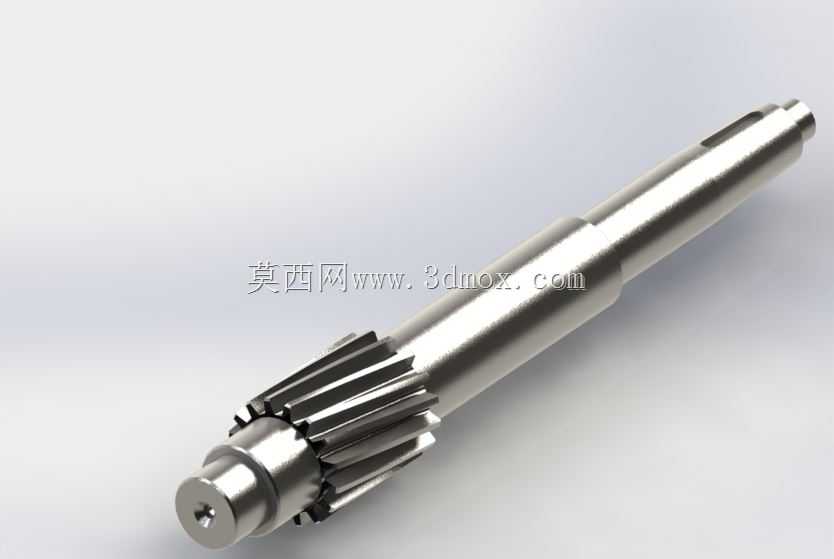

　　在各类需要交错轴动力传递的机械结构中，这类集成锥齿结构的齿轮轴是核心传动部件，常见于小型动力头、角向传动工具、轻工设备的转角传动单元、小型农机的换向传动箱等场景，承担着改变动力传递方向、匹配传动转速扭矩的核心作用，区别于普通平键连接的分体齿轮与轴结构，一体式齿轮轴消除了配合间隙带来的传动回差，在频繁正反转、传动精度要求较高的工况下稳定性更突出。从实际使用场景来看，这类齿轮轴的安装边界需要匹配两端的支撑轴承位，轴段上的阶梯结构分别对应轴承内圈定位、密封件安装、输出端连接的不同功能，齿部位于轴的一端，与配对锥齿轮呈90度交错啮合，安装时需要保证两齿轮的节锥顶点重合，否则会出现齿面偏载、磨损加剧、传动噪音陡增的问题，

　　建模过程中需要严格控制齿部的锥角参数、齿向修形量，同时轴上的通孔结构是为了穿装锁紧件或者输送润滑介质，端部的中心孔是加工时的工艺定位基准，在后期装配调试时也可作为同轴度检测的基准。设计这类零件时，首先要根据传递的额定扭矩计算齿部的接触强度与弯曲强度，确定锥齿轮的模数、齿数、齿宽参数，再根据支撑跨距计算轴的挠度，确定各轴段的直径梯度，阶梯轴的轴肩高度需要满足轴承内圈的拆卸要求，不能过高导致轴承无法拉出，也不能过低导致定位失效。轴上的退刀槽、越程槽尺寸需要匹配加工刀具的参数，比如磨削轴颈时的越程槽宽度要满足砂轮退刀需求，齿部加工时的退刀位置要避免与相邻轴段发生干涉。从外形尺寸来看，这类齿轮轴的总长需要匹配传动箱的内部安装空间，

　　齿顶圆直径不能超出箱体内腔的避让边界，两端轴颈的同轴度、齿部相对于轴颈的径向跳动公差是加工时的核心管控项，建模时需要把这些形位公差对应的基准特征明确标注，方便后续工程图输出与加工检测。实际选型替换时，要注意轴端的连接形式，图中轴端的内孔与扁位结构是用来连接输出端负载的，需要匹配对应连接件的尺寸，避免出现连接打滑的问题；齿面的硬度匹配也需要注意，通常这类传动齿轮轴会采用调质后齿面高频淬火的工艺，保证芯部韧性的同时提升齿面耐磨性，与配对齿轮的硬度差保持在合理区间，避免出现软齿面过早磨损的情况。在传动布局中，这类一体式齿轮轴相比分体装配的结构，减少了齿轮与轴之间的键连接环节，不仅缩小了传动单元的轴向尺寸，还消除了键连接带来的应力集中问题，

　　在冲击载荷工况下的疲劳寿命更长，但对应的加工难度也更高，需要一次装夹完成齿部与轴颈的精加工才能保证同轴度要求。建模过程中，齿部的渐开线锥齿生成需要严格按照背锥展开原理绘制齿形，不能用近似齿形代替，否则啮合时会出现卡滞、传动比不准的问题；轴上的圆角过渡需要根据应力计算结果确定，尤其是轴肩位置的圆角不能过小，避免应力集中导致轴的断裂失效，同时圆角半径不能超过相配零件的倒角尺寸，保证装配时零件能靠紧定位面。润滑通道的设计上，轴身的小孔需要对准齿面啮合位置，保证润滑脂能顺利到达啮合接触面，减少干摩擦带来的磨损，密封位的表面粗糙度需要达到密封件的要求，避免出现润滑脂泄漏或者外界杂质进入传动箱的问题。
