内六角孔圆柱直齿排挡齿轮结构

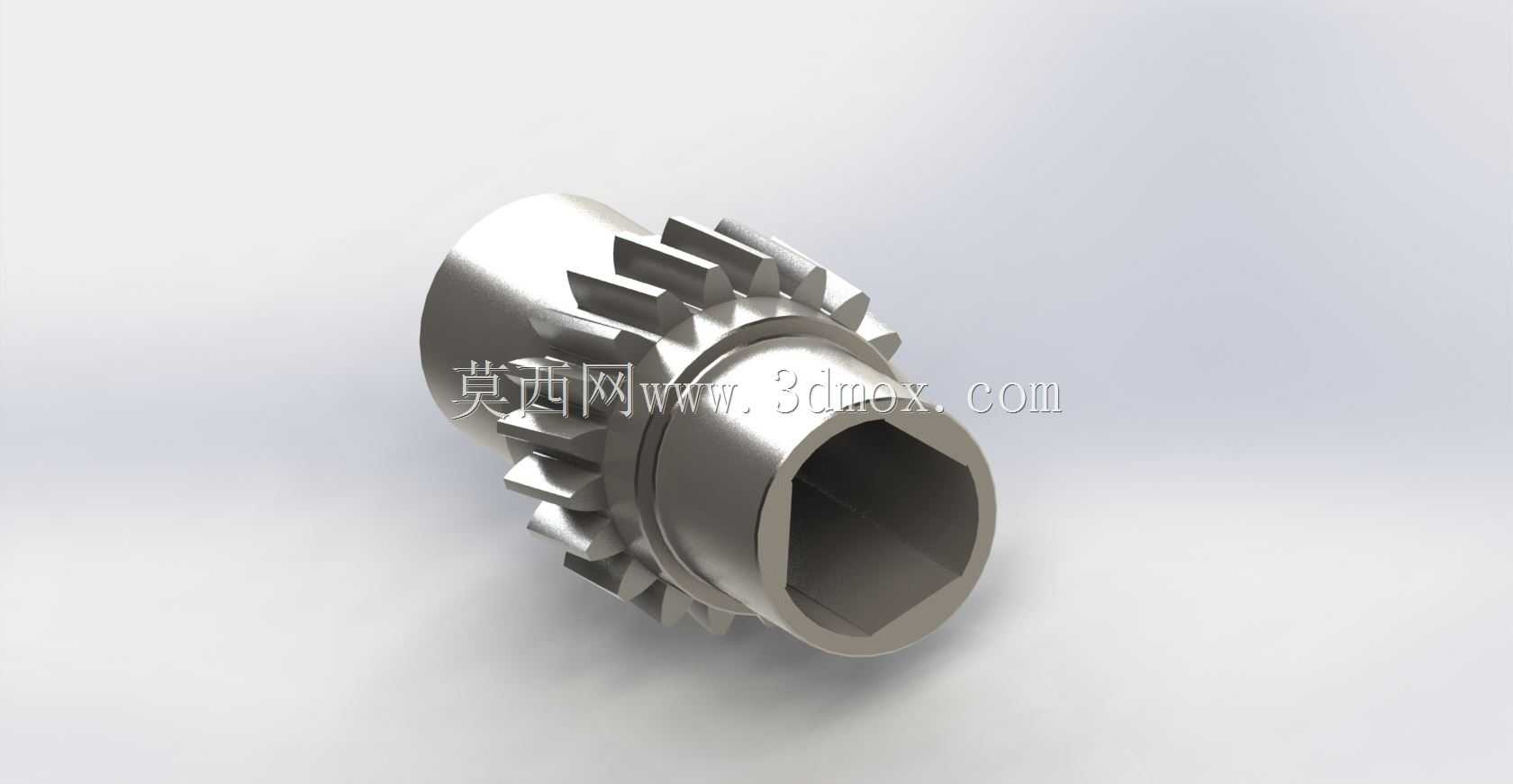

　　这类带内六角安装孔的直齿排挡齿轮，多应用在中小功率手动换挡传动机构中，常见于小型工程机械操纵系统、农用机械变速单元、台式机床进给换挡模块这类需要频繁切换传动比的工况里，和普通外圆安装的齿轮不同，内六角孔的设计直接省去了键槽加工与键连接的装配环节，装配时直接将齿轮套在对应六角截面的传动轴上即可，靠六角面的形面配合传递扭矩，不仅装配效率更高，也避免了键连接长期受冲击载荷出现键槽磨损、滚键的问题，在频繁换挡的冲击工况下可靠性更突出。从结构设计逻辑来看，该齿轮采用直齿圆柱齿形，齿向与轴线平行，加工时可采用滚齿、插齿工艺直接成型，不需要螺旋角加工的复杂工装，加工成本更低，同时直齿啮合不存在轴向分力，支撑轴系不需要额外设置承受轴向力的轴承，

　　能简化整个换挡轴系的结构，降低整体装配复杂度。齿部参数匹配对应传动链的模数与齿数设计，齿顶圆、齿根圆的尺寸公差严格按照渐开线圆柱齿轮精度标准选取，啮合侧隙控制在合理区间，既避免热胀冷缩出现卡齿，也不会因侧隙过大导致换挡打齿、传动异响。内六角孔的尺寸与配合轴的六角截面采用过渡配合设计，孔口处做了微小倒角，既方便装配时快速导入，也能避免装配时孔口锐边刮伤轴面涂层、产生金属碎屑进入啮合齿面。齿轮的轮毂部分做了等厚设计，轮毂外径大于齿根圆直径，保证内六角孔的壁厚足够承受换挡时的冲击扭矩，不会出现轮毂开裂的问题，齿圈与轮毂之间采用一体式结构，没有焊接、拼接的应力集中点，整体强度更均匀。实际应用中，这类齿轮安装在换挡拨叉对应的滑动轴上，

　　换挡时拨叉拨动齿轮沿轴向滑动，让该齿轮与不同齿数的配对齿轮啮合，实现不同传动比的切换，内六角孔与六角轴的配合既能传递周向扭矩，也能允许齿轮沿轴向顺畅滑动，滑动面的粗糙度控制在合适范围，表面做硬化处理降低滑动磨损，长期使用也不会出现滑动卡滞、换挡顿挫的问题。齿部表面做了高频淬火处理，齿面硬度达到使用要求，能承受换挡啮合瞬间的冲击载荷，减少齿面点蚀、崩齿的失效概率，齿端做了倒棱处理，换挡时齿轮能更顺畅地滑入啮合位置，避免齿端顶撞导致挂挡困难。从安装边界来看，齿轮的轴向总长度匹配拨叉的槽宽设计，拨叉卡在齿轮轮毂对应的环槽位置，拨动行程刚好覆盖相邻两个配对齿轮的啮合宽度，不会出现挂挡不到位、脱档的问题，

　　齿轮的最大外径匹配传动箱的内部空腔尺寸，转动时不会和箱体内壁、其他相邻构件发生运动干涉，齿顶与箱壁的安全间隙控制在合理范围，既节省箱体内部空间，也不会因为间隙过小导致润滑油流动受阻。在润滑设计上，直齿结构的啮合间隙能更好地让润滑油进入齿面接触区，齿轮转动时带起的润滑油能顺着齿面流入啮合点，同时也能进入内六角孔与轴的配合间隙，对滑动配合面进行润滑，降低滑动磨损，减少换挡阻力。这类齿轮的失效形式多集中在齿面磨损、内六角孔棱角磨圆这两个点，设计时针对这两个薄弱点做了强化：齿面的硬化层深度覆盖齿根到齿顶的全齿高区域，避免齿根受弯曲应力出现裂纹；内六角孔的棱角处做了微小圆角过渡，减少应力集中，同时孔的内壁也做了表面硬化处理，避免长期受冲击扭矩导致棱角磨圆、传动打滑。和采用花键连接的换挡齿轮相比，内六角孔的加工更简单，不需要专用的花键拉刀，小批量生产时成本优势更明显，同时六角形的配合面接触面积比单键连接大很多，单位面积的接触应力更小，能传递的扭矩也更大，完全能满足中小功率传动系统的换挡需求。在装配校验环节，这类齿轮装配后需要检查轴向滑动的顺畅度，用手推动齿轮沿轴滑动时不能有卡滞点，同时转动齿轮检查周向间隙，间隙不能过大也不能过小，啮合时接触斑点要分布在齿面的中部区域，保证传动平稳，换挡时的入档手感清晰，没有模糊的半啮合状态。
