VFFS立式包装机CCT与MS结构对比设计

　　在快消品、食品、医药粉剂颗粒类产品的批量生产环节，立式成型充填封口设备也就是常说的VFFS机型，是后段包装线的核心产能节点，这类设备需要连续完成包材牵引、袋成型、物料装填、热封、裁切全流程动作，不同的送膜与封切结构选型，直接决定整线的运行稳定性、袋型精度与长期维护成本。本次设计聚焦CCT与MS两种主流结构方案的差异对比，从实际产线运行的痛点出发拆解结构逻辑。先从设备实际落地的安装边界说起，常规适配中小袋型的该类机型，整机机架采用碳钢方管焊接后做喷塑处理，安装时需要预留的操作侧维护空间不小于800mm，电控柜侧预留散热空间不小于600mm，整机底部的可调脚杯调节范围为±30mm，可适配车间地面3‰以内的平整度偏差，

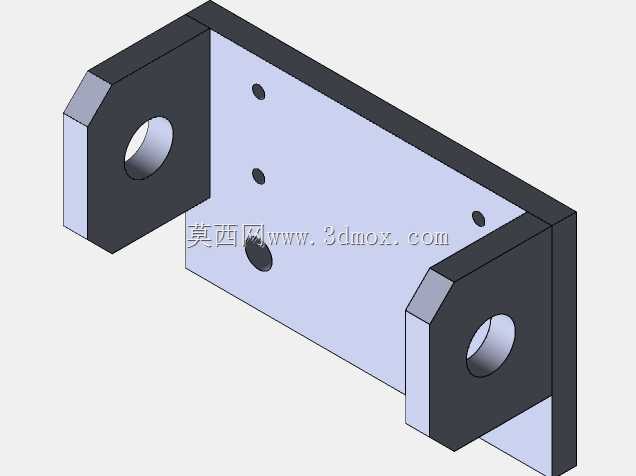

　　进料口对接上方计量设备的法兰接口采用快装式设计，对接公差控制在±2mm范围内，避免物料输送过程中出现卡滞、漏粉问题。从功能特性上区分，CCT结构的连续拉膜方案更适合高速量产场景，拉膜辊采用伺服直驱配合压辊的压力自适应调节，包材牵引过程中的张力波动可控制在±0.5N范围内，针对厚度0.04-0.12mm的复合包材都能稳定适配，不会出现拉膜偏移、袋长误差超差的问题；而MS结构的间歇式拉膜方案，更适配多规格小批量的生产场景，拉膜动作与封切动作的时序配合更灵活，切换袋型时的调整步骤更少，对操作人员的调试技能要求更低。设计过程中针对两种结构的受力差异做了针对性优化，CCT结构的封切辊安装座采用整体式铸铝件，相比拼接式的钢板焊接件，

　　长期高速运行下的形变量可降低60%以上，热封刀的温度均匀性偏差控制在±3℃以内，避免出现封边虚封、过封烫穿包材的问题；MS结构的横封机构采用双导柱导向，封合压力通过气缸压力闭环调节，针对不同厚度的包材可自动匹配封合压力，不需要人工反复调整调压阀。从产线实际应用的反馈来看，CCT结构的连续运行模式下，整机运行速度最高可达120袋/分钟，适合单品种大批量的膨化食品、食盐、冲剂类产品生产，日常维护只需要定期检查拉膜辊的表面磨损情况、清洁热封刀表面的粘料即可；MS结构的间歇运行模式下，运行速度最高为60袋/分钟，但换型时间可缩短至15分钟以内，适合多品种小批量的坚果、调味品、医药颗粒类产品生产，设备的易损件数量比CCT结构少30%左右，

　　长期运维成本更低。设计时还充分考虑了包材走膜路径的合理性，两种结构的走膜路径都设置了3组导向辊，导向辊的表面做硬质阳极氧化处理，粗糙度Ra值控制在0.8以下，避免包材牵引过程中出现划伤、静电吸附问题，成型器的导入角度设置为27度，兼顾包材成型的顺畅度与袋型的挺括度，针对不同宽度的包材，成型器的安装位置可通过燕尾槽结构快速调整，调整精度可达0.1mm。设备的安全防护设计也做了统一考量，所有运动部件的外侧都设置了透明亚克力防护门，防护门配备安全联锁开关，一旦防护门被打开，设备立即停止运行，横封、纵封的高温部位都设置了隔热防护层，避免操作人员误碰烫伤，电控系统的走线全部采用镀锌线槽封闭，线槽的转弯处做圆角处理，避免划伤线缆绝缘层。两种结构的机架底部都设置了接料盘，可收集生产过程中洒落的物料与包材碎屑，接料盘采用抽拉式设计，日常清洁时不需要拆卸其他部件即可抽出清理，设备的气源处理单元设置在机架侧面的易操作位置，可实时显示气源压力，当压力低于0.5MPa时设备自动报警停机，避免因气压不足导致封合压力不够、封边强度不达标的问题。
