方孔直齿传动齿轮结构设计

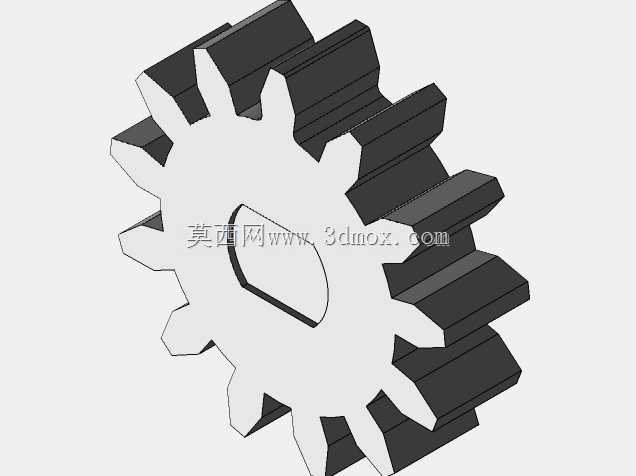

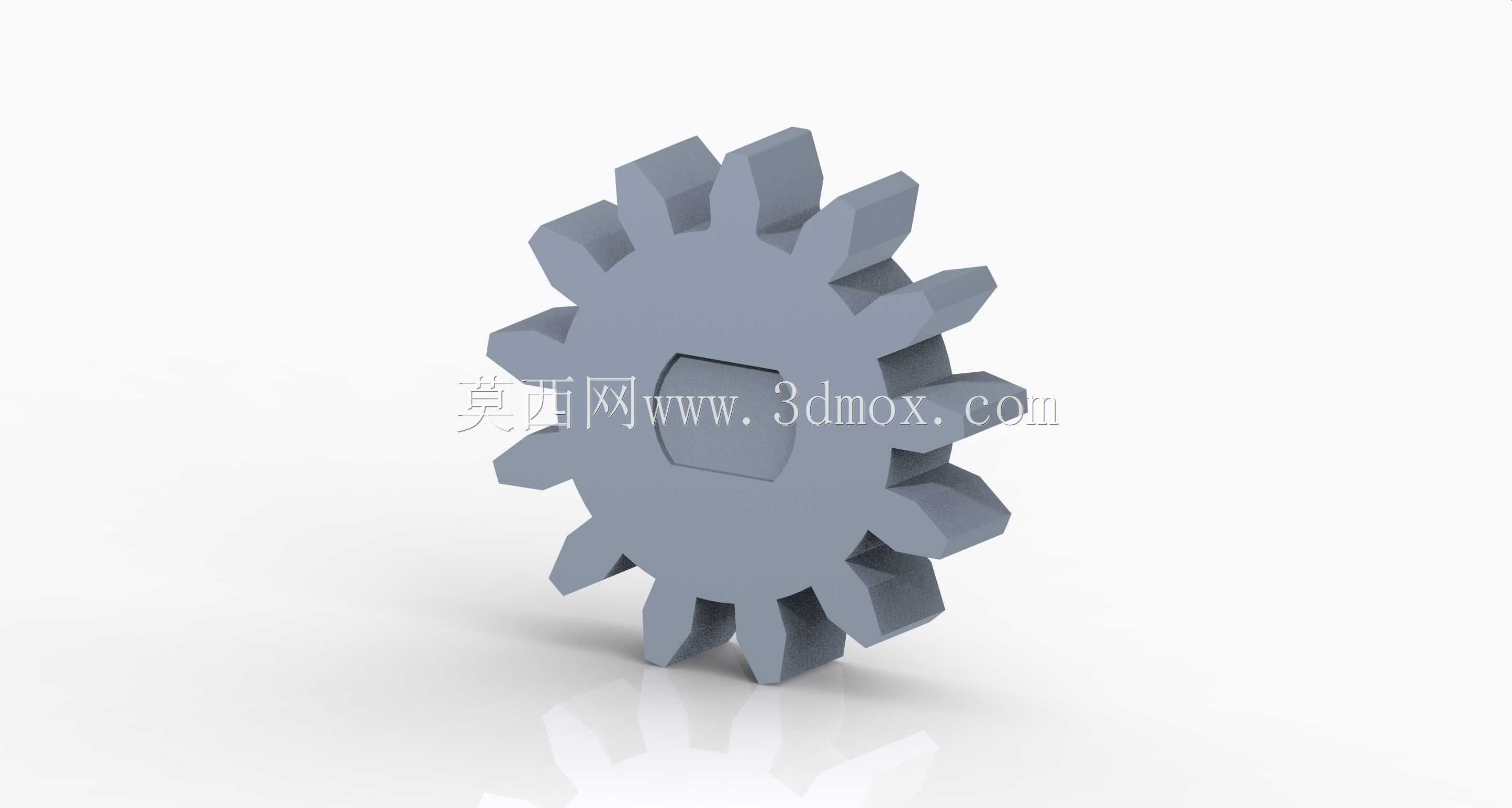

　　这款方孔直齿齿轮是机械传动系统里的基础核心零件，日常在小型传动机构、教具演示装置、轻工设备的动力传递环节都能见到它的身影，区别于常规键槽连接的圆孔齿轮，它采用方孔直接与对应截面的传动轴配合，省去了键连接的装配工序，在小扭矩、需要快速拆装的传动场景里优势十分明显，很多教学用的CREO建模练习也会选用这类结构，因为它同时覆盖了齿形生成、阵列特征、中心孔切削这几个机械建模的核心操作点。

　　从实际使用场景来看，这类小模数直齿轮常被用在低速、轻载的开式传动场合，比如小型输送线的动力传递单元、桌面级自动化设备的进给机构、教学演示用的传动模型组，它的齿形为标准渐开线直齿，啮合过程中没有轴向力，对支撑轴承的轴向负载要求低，配套的轴承选型可以更偏向紧凑尺寸，能有效缩减整套传动机构的安装空间。方孔的设计是这个零件的核心特点，相比圆孔加平键的连接方式，方孔配合的对中性更好，装配时不需要额外对准键槽，传动轴直接插入即可完成周向固定，在频繁拆装的实训设备、需要快速更换传动比的实验装置里，这种结构能大幅降低装配维护的时间成本，不过也要注意，方孔连接的接触应力集中在四个棱角位置，所以它只适合传递扭矩不超过50N·m的轻载场景，重载工况下还是需要键连接或者花键连接的结构来分散应力。

　　设计这类齿轮的时候，首先要确定的是模数与齿数，根据传动比要求和中心距约束选定参数后，先通过渐开线方程生成单个齿的齿廓曲线，这里要注意齿顶高系数和顶隙系数的取值要符合国标要求，避免啮合时出现齿顶干涉或者根切问题，齿数少于17的直齿轮如果不做变位处理很容易出现根切，会削弱齿根的弯曲强度，所以如果设计小齿数齿轮一定要提前计算变位系数。单个齿形绘制完成后，通过圆周阵列生成全部轮齿，阵列的中心要和齿轮基体的回转中心完全重合，否则会出现齿距累积误差，直接影响啮合的平稳性，运行时会产生明显的振动和噪音。中心方孔的尺寸要和配套的传动轴做公差配合设计，一般采用间隙配合方便拆装，但间隙不能过大，否则传动时会产生冲击，棱角位置要做微小的倒角处理，既方便装配时导入，也能减少应力集中，避免方孔棱角在受载时出现崩裂。齿轮的端面和齿顶位置也要做去毛刺处理，尤其是3D打印或者铣削加工的样件，棱边的毛刺会影响啮合精度，还可能在运转过程中脱落造成卡滞。

　　从安装边界来看，这款齿轮的轴向厚度要和啮合齿轮的齿宽匹配，一般主动轮的齿宽要比从动轮宽2-3mm，避免安装时的轴向错位导致啮合接触面积不足。齿轮的齿顶圆直径决定了它的径向安装空间，设计配套的传动箱或者安装支架时，要预留出齿顶圆到箱体内壁至少3-5mm的间隙，防止运转时齿顶和内壁发生刮蹭。方孔的深度要和传动轴的插入长度匹配，传动轴插入方孔后要保证至少有80%的孔长接触，避免局部应力过大导致孔壁变形。如果是用在有防尘要求的场合，还要在齿轮外侧加装防尘罩，防止粉尘进入齿面加剧磨损，开式传动的齿轮要定期涂抹润滑脂，降低齿面的摩擦损耗，延长使用寿命。

　　很多初学者在建模这类齿轮的时候容易忽略齿根圆角的设计，直接把齿廓和基体做直角连接，实际上齿根位置是轮齿弯曲应力最大的地方，必须按照标准设置齿根圆角，一般圆角半径取0.38倍的模数，能有效降低齿根的应力集中系数，提升轮齿的抗弯曲疲劳强度。另外轮齿的端面边缘要做微小的倒角，不仅是为了去除加工毛刺，也能在齿轮啮合时起到导入作用，避免轮齿边缘发生磕碰损伤。如果是用于注塑加工的齿轮模型，还要考虑拔模斜度，齿面的拔模斜度一般取0.5°到1°，既方便脱模，也不会对齿形精度造成过大影响。
