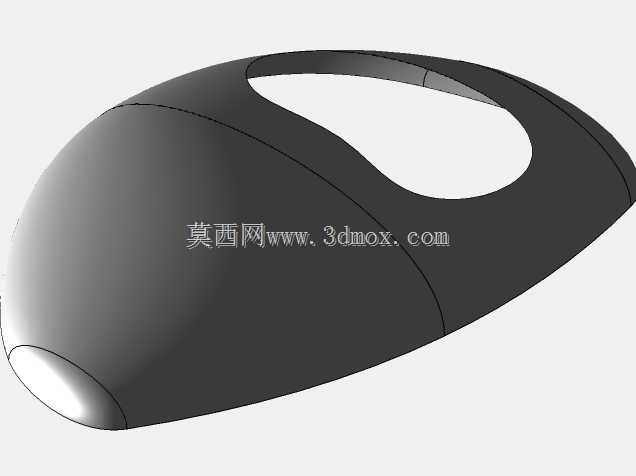

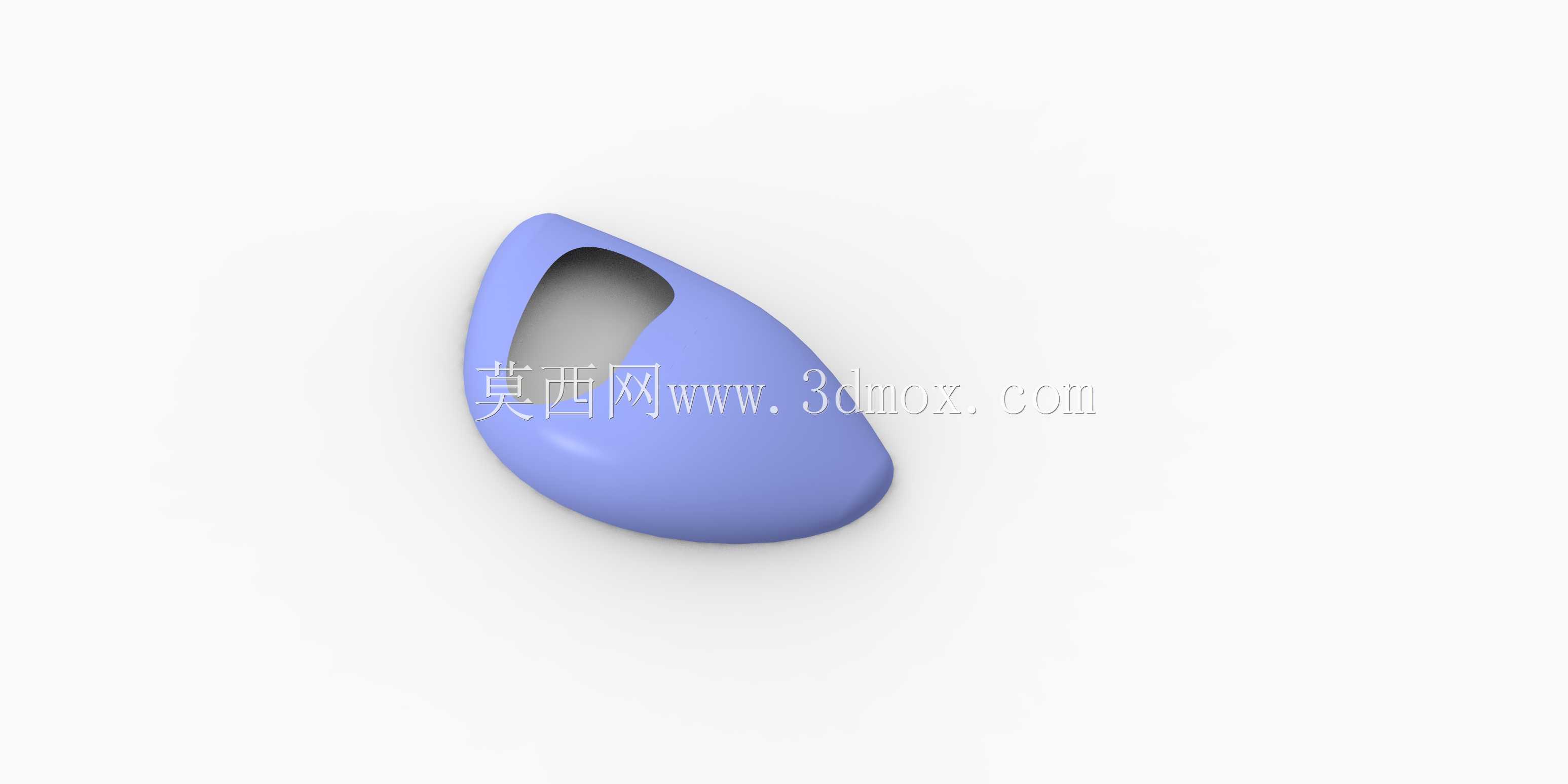

CREO曲面练习用流线型握持壳体结构

　　这个流线型异型空心壳体结构，是曲面建模练习阶段非常典型的实操案例，对应日常手持类设备的外壳设计逻辑，覆盖了消费电子手持终端、小型检测仪器握柄、便携护理设备外壳这类常见的应用场景，这类结构的核心设计目标是在满足内部元器件容纳空间的前提下，匹配人手握持的曲面贴合度，同时兼顾外观的流畅性与结构强度。

　　从实际用途来看，这类壳体是手持类产品的核心支撑结构，外部直接和使用者手掌接触，内部需要容纳电路板、电池、功能模组等核心部件，因此设计过程中首先要明确的就是安装边界：壳体整体为不对称水滴形态，较宽的一端对应手掌大鱼际的贴合位置，收窄的一端朝向手指自然弯曲的方向，内侧的镂空区域是功能按键或者检测探头的安装位，镂空边缘做了连续的圆角过渡，避免应力集中同时消除握持时的硌手感。

　　设计思路上，这类曲面结构不能直接用实体拉伸切除来实现，需要先搭建整体的曲面控制线，首先绘制三个方向的基准轮廓线：沿着壳体长度方向的主轮廓线要匹配人手自然握持时的掌弓弧度，宽度方向的轮廓要对应手掌握持时的围度变化，厚度方向的轮廓要保证内壁和内部元器件预留足够的安全间隙，一般这类手持壳体的壁厚均匀控制在1.8-2.2mm之间，过薄会导致注塑成型时填充不足、结构强度不够，容易受挤压开裂，过厚则会产生表面缩痕，同时增加整体重量影响握持手感。

　　曲面搭建阶段要注意相邻曲面的G2连续过渡，尤其是壳体外侧的大弧面和镂空区域的衔接位置，不能出现明显的棱线或者曲面褶皱，否则后续实体化之后会出现表面反光不均的问题，直接影响外观质感。完成主体曲面之后，需要对壳体边缘做一周的圆角处理，圆角半径沿着壳体轮廓做渐变调整，在手掌经常接触的位置圆角半径适当放大，提升握持的舒适度，在靠近功能安装位的位置圆角半径适当缩小，保证功能件的安装定位精度。

　　从结构功能特性来看，这类空心壳体不需要额外做加强筋结构，依靠连续的曲面形态就能提供足够的结构刚度，日常使用中承受手掌的握持压力、轻微的跌落冲击都不会产生明显变形，内壁可以根据内部元器件的安装需求，预留对应的定位柱、卡扣位，不需要额外做复杂的支撑结构，整体结构非常简洁。建模过程中需要重点检查曲面的曲率分布，避免出现曲率反转的区域，否则后续导入工程图做尺寸标注、或者导出到加工环节做模具设计的时候，会出现曲面破面、无法加工的问题。

　　实际应用中，这类曲面壳体的设计逻辑可以直接迁移到很多手持类产品的开发中，比如手持测温仪的外壳、便携美容仪的握柄、无线扫码枪的握持段，核心都是通过连续的自由曲面匹配人体工学的握持需求，在保证内部安装空间的前提下，尽可能优化握持的贴合感，减少长时间握持的疲劳感。建模练习的时候，不能只追求外观的形似，还要同步考虑后续生产制造的可行性，比如壳体的脱模斜度要控制在1-1.5度之间，所有的内侧转角都要做圆角处理，避免注塑过程中出现应力集中导致的开裂，外表面要保证足够的光顺度，满足后续表面喷涂、丝印的工艺要求。

　　在尺寸边界的把控上，这类手持壳体的整体长度一般控制在100-120mm之间，最宽处的宽度在60-70mm，整体厚度在30-40mm，这个尺寸区间刚好匹配成年人手掌的握持范围，手指弯曲之后可以自然环绕壳体，不需要刻意调整手势就能稳定握持。镂空区域的尺寸要对应安装的功能件大小，边缘预留0.2-0.3mm的安装间隙，保证功能件装配之后不会出现松动或者卡滞的问题。整个建模过程从线框搭建到曲面缝合、实体化、细节处理，完整覆盖了自由曲面类零件的建模全流程，能很好地锻炼曲面连续性控制、壁厚均匀性把控、安装边界预留的工程设计能力，是从基础实体建模进阶到复杂曲面设计非常合适的练习载体。
