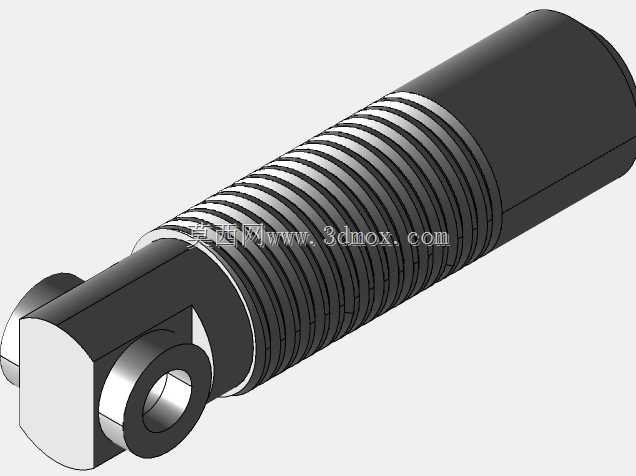

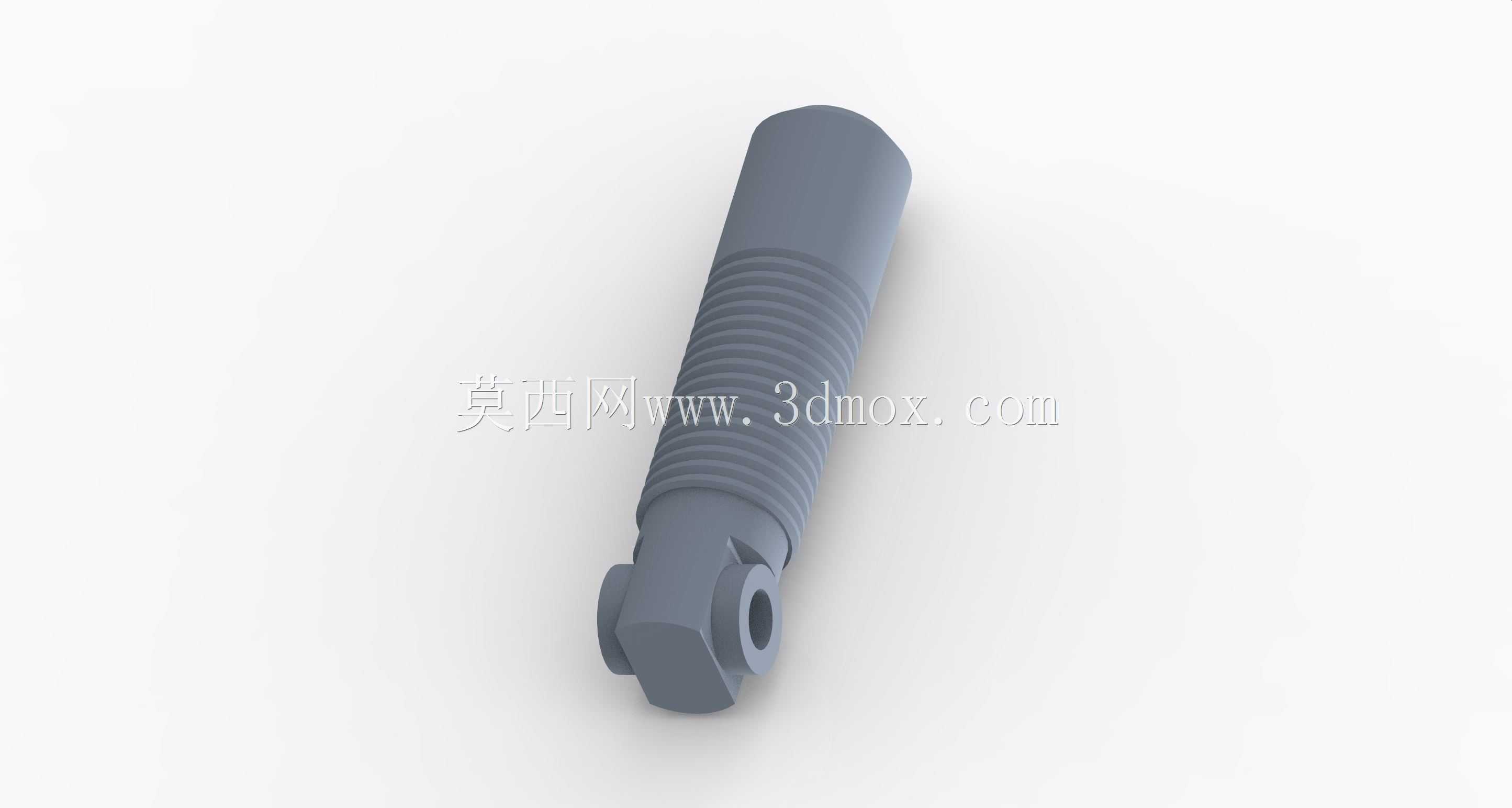

带铰接端螺纹柱式液压缓冲阻尼件

　　这类带单耳铰接端的柱式缓冲阻尼件，在中小载荷的工业减震场景里应用十分普遍，常见于自动化生产线的直线运动模组末端、小型工程机械的操作机构限位处、农用机具的杆件连接部位，核心作用是吸收运动部件的瞬时冲击动能，避免硬碰撞带来的结构变形、连接件松脱甚至部件碎裂问题，相比刚性限位结构，它能把冲击载荷的峰值拉低60%以上，大幅延长整套机构的维护周期。

　　从结构设计逻辑来看，主体柱身的外螺纹段不是用来做紧固连接的，而是用于调整阻尼件的有效工作行程——安装时可以通过两个锁紧螺母在螺纹段上的位置变化，改变阻尼件伸出端的初始长度，适配不同安装间距的铰接点位，不用额外加工调整垫片，现场安装调试的灵活性很高。柱身靠近铰接端的位置做了直径收窄的过渡段，这个结构不是随意设计的，一方面是避开铰接端摆动时的运动干涉，让铰接耳的摆角范围可以达到±15°，适配多方向的小幅摆动工况；另一方面是在承受偏载的时候，过渡段可以产生微量的弹性变形，抵消部分侧向载荷，避免螺纹段因为应力集中出现断齿问题。

　　末端的单耳铰接孔是核心的安装连接位，孔内设计有衬套安装位，实际装配时需要压入自润滑铜衬套，避免铰接销和耳座直接摩擦，长期使用磨损后只需要更换衬套即可，不用更换整个阻尼件，维护成本很低。铰接耳的两侧做了铣平处理，不是为了外观好看，而是安装时可以用扳手卡持这个平面，拧紧锁紧螺母的时候不会带动整个阻尼件转动，避免柱身表面的防锈层被扳手刮伤，同时也能保证铰接孔的方向和配套连接件的销孔精准对中，不会出现安装别劲的问题。

　　柱身的非螺纹段做了光滑的圆柱面设计，这个面是和配套的导向套配合的，工作时阻尼件沿着导向套做轴向伸缩，光滑表面的粗糙度控制在Ra1.6以内，既能减少伸缩时的摩擦阻力，也能避免灰尘、碎屑附着在表面刮伤内部的密封件。阻尼件的顶端做了圆弧过渡的封闭端，没有尖锐棱角，一方面是避免安装调试时磕碰划伤操作人员，另一方面是当冲击载荷作用在顶端时，圆弧面可以把载荷均匀分散到整个柱身截面，不会出现顶端局部应力过大导致的墩粗变形。

　　从安装边界来看，这类阻尼件的铰接端中心到柱身末端的最短闭合长度，要比安装点位的最小间距小3-5mm，预留出安装调整的余量，避免机构运动到最小行程时阻尼件被顶死；最大伸出长度要比安装点位的最大间距大8-10mm，保证机构运动到最大行程时阻尼件仍然有足够的缓冲行程，不会出现脱节问题。螺纹段的长度一般是总行程的1.5倍以上，保证调整安装位置时有足够的螺纹啮合长度，锁紧螺母拧紧后不会出现松脱。铰接孔的直径要和配套的铰接销保持H8/f7的间隙配合，间隙过大会导致工作时产生冲击异响，间隙过小则会出现安装困难、铰接转动卡滞的问题。

　　在实际选型应用时，要根据运动部件的重量、运动速度计算需要吸收的冲击动能，匹配对应阻尼等级的部件，不能用大阻尼的部件去适配小载荷场景，不然会出现缓冲过硬、冲击载荷反而增大的问题；也不能用小阻尼部件适配大载荷场景，不然会出现缓冲行程被完全压死，起不到减震作用的问题。安装时要保证阻尼件的轴向和运动方向的夹角不超过3°，偏角过大会导致侧向载荷过大，加速导向套和密封件的磨损，出现漏油、阻尼失效的问题。日常维护时只需要定期清理柱身表面的灰尘油污，检查铰接销的润滑情况和锁紧螺母的紧固状态即可，不需要额外拆解维护，整体的可靠性很高，适合在多粉尘、轻度潮湿的工业环境下长期使用。
