带安装孔盘类回转机械零件结构

　　这类带周向安装孔的盘类回转零件，在常规动力传动、物料输送类设备中应用十分广泛，常见于带传动张紧轮组、轻载传动的从动轮、小型设备的定位转盘等场景。从实际使用场景来看，这类零件多安装在固定支撑轴上，外圈可配合橡胶传动带、摩擦轮圈实现动力传递，也可作为定位基准盘搭载小型工装夹具完成工位回转动作，在轻工输送设备、小型机床辅机、桌面级自动化工作站中都能见到同结构零件的身影。

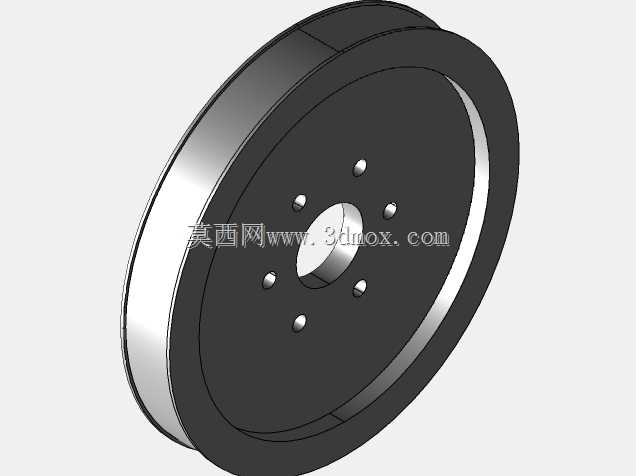

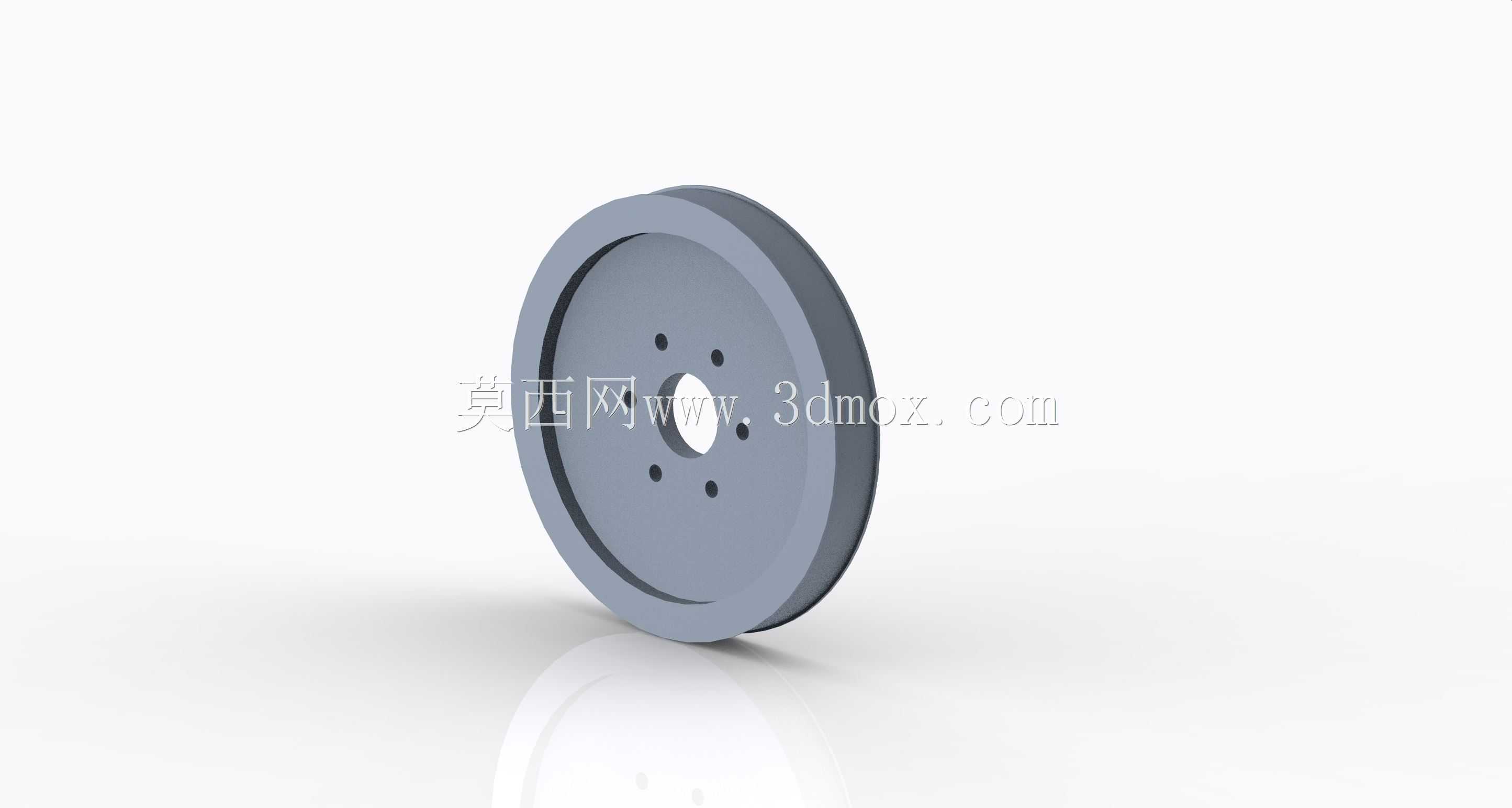

　　从功能特性上看，该零件中心设置通孔用于与支撑轴配合，可根据实际载荷需求选择间隙配合或者过渡配合，若作为从动轮使用，中心孔内可加装轴套或者微型轴承降低转动摩擦阻力；端面周向均匀分布的六个小孔为安装固定孔，可用于安装摩擦衬片、定位销、连接端盖等配件，也可穿过螺栓实现轮体与外接轮毂的锁紧固定，避免转动过程中出现轴向窜动。零件外圈设置有一圈凸起的轮缘结构，当作为带轮使用时，轮缘可对传动带起到侧向限位作用，避免设备运行过程中传动带跑偏脱落；轮体背面设置有环形减重槽，在保证轮体整体结构刚度的前提下，尽可能降低零件自身重量，减少转动过程中的惯量，降低驱动端的动力损耗。

　　设计这类盘类零件时，首先要根据实际使用场景确定核心尺寸边界：中心孔的直径需要匹配对应安装轴的轴径，公差选择要结合配合性质确定，作为转动件使用时，中心孔的圆柱度公差需要控制在合理范围内，避免转动过程中出现偏心抖动；轮体外径尺寸需要根据传动比、传动带的规格或者安装空间的限制确定，轮缘的厚度要满足传动过程中的侧向受力要求，避免长期受挤压出现变形。周向安装孔的分布圆直径需要结合外接配件的安装尺寸确定，孔位的位置度公差要严格控制，保证安装后配件的同轴度，避免高速转动时出现动平衡超标的问题。轮体的厚度需要结合轴向安装空间确定，背面的减重槽深度不能超过轮体总厚度的三分之二，避免槽底位置应力集中，在长期交变载荷下出现开裂问题。

　　实际建模过程中，这类回转类零件优先采用旋转特征创建主体轮廓，先绘制过中心轴线的半截面草图，标注清楚各段的径向、轴向尺寸，确认轮缘、减重槽、中心孔的轮廓尺寸无误后，旋转360度生成基础实体。之后创建端面的安装孔，先在端面上绘制一个孔的截面，拉伸切除生成单个孔特征，再通过圆周阵列命令，以中心轴线为阵列中心，按照均匀分布的角度阵列生成全部安装孔，阵列过程中要注意核对孔的数量和分布角度，避免出现孔位偏差。最后对零件的所有锐边进行倒圆角处理，尤其是安装孔的孔口、轮缘的内外侧边、减重槽的槽底拐角位置，合理的圆角处理不仅能去除加工毛刺，避免安装时划伤操作人员，还能有效降低应力集中系数，提升零件的疲劳强度。

　　从安装边界来看，这类零件安装时需要注意轴向定位尺寸，若安装在转轴上，需要配合轴用挡圈或者轴肩确定轴向位置，保证轮体与相邻部件预留足够的间隙，避免转动过程中出现摩擦干涉；轮体的径向安装空间要大于轮体外径至少5毫米，给传动带或者外接配件预留足够的安装和运行空间，避免运行过程中与周边机架、其他零部件发生碰撞。如果作为高速转动件使用，建模完成后还需要对零件进行动平衡校核，可通过调整减重槽的深度、在非配合面添加平衡孔的方式，将零件的不平衡量控制在允许范围内，避免高速转动时产生振动影响设备整体运行稳定性。这类盘类零件的加工工艺多采用棒料车削成型，之后通过钻床完成安装孔的加工，批量生产时可采用冲压或者铸造工艺制作毛坯，再通过精加工保证尺寸精度，不同加工工艺对应的建模细节也需要做对应调整，比如铸造件需要预留拔模斜度和加工余量，冲压件需要注意板材厚度的均匀性。
