带孔楔形斜切定位压块结构设计

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481316
  • 带孔楔形斜切定位压块结构设计
  • 带孔楔形斜切定位压块结构设计
  • 带孔楔形斜切定位压块结构设计

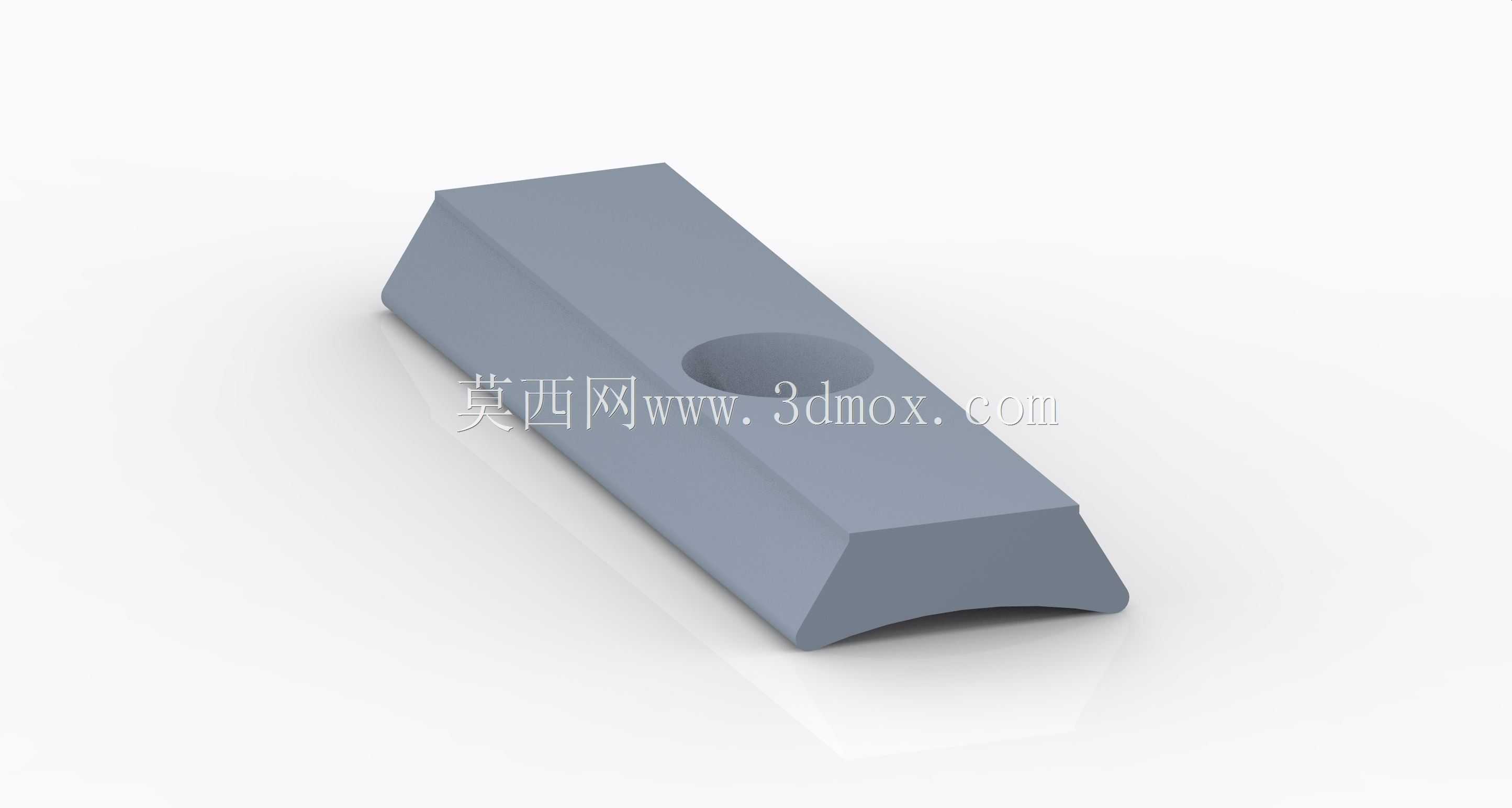

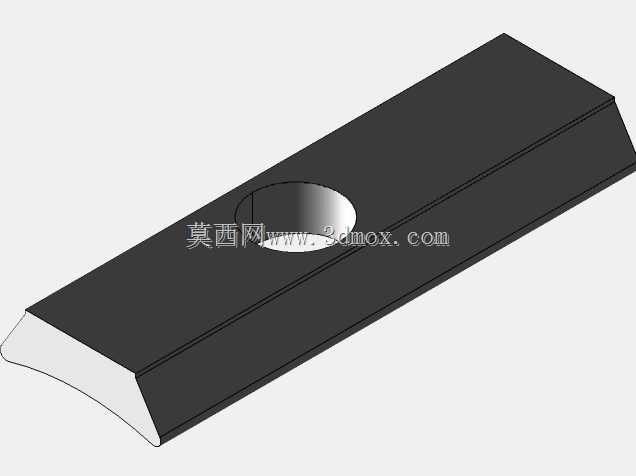

  这类带中心孔的楔形斜切压块,在工装夹具、小型输送线定位工位、非标设备的工件压紧环节应用十分广泛,很多做精密装配的工位都会用到这类结构件,相比普通方形压块,它的斜切面能更好适配带斜度的工件接触面,避免压紧时出现点接触导致的工件压痕或者定位偏移。从结构设计逻辑来看,这个零件的主体采用长条形楔形基体,两端做了对称的斜切收边,底部设置了内凹的弧面,这个弧面的作用主要是适配圆柱类工件的外圆面,或者是和安装基座上的圆柱定位销做贴合,保证压块安装时不会出现横向窜动。中心位置的通孔是用来穿装锁紧螺栓的,孔的位置没有设置在压块的几何中心,而是偏向斜切面较厚的一侧,这样的设计是为了让锁紧力的作用点更靠近压紧接触面,减少压紧时的力矩损耗,避免压块在螺栓锁紧时出现翘边的问题。

  在实际选型应用时,首先要确认压块的安装边界,这类压块的长度方向尺寸通常适配M6到M10规格的锁紧螺栓,安装时需要保证螺栓孔和基座上的螺纹孔同轴度偏差不超过0.1mm,不然锁紧时压块会出现偏斜,导致压紧力不均匀。两端的斜切角度一般设置为15度到30度,这个角度范围既可以保证压块有足够的压紧行程,也不会因为角度过大导致锁紧时出现自锁失效的问题。底部的内凹弧面半径需要和配套的定位件外圆半径保持一致,通常公差控制在h7级别,保证贴合面的接触面积不低于80%,避免局部应力集中导致压块变形。

  从加工工艺角度来说,这个零件的建模过程需要先绘制主体的拉伸截面,先做出长条形的基体轮廓,再通过切除命令做出两端的斜切面,之后绘制底部的内凹弧面,最后添加中心的通孔特征。建模时需要注意斜切面和底面的相交位置要做微小的倒角处理,避免加工时出现应力集中的尖角,同时也能去除加工毛刺,方便安装时的对位。在实际使用场景中,这类压块常被用在铣床的工件装夹工位,用来压紧带斜度的异形工件,也会用在小型自动化设备的物料定位机构上,作为阻挡块来限制物料的输送位置,相比普通的方形阻挡块,它的斜切面可以让物料在输送到位时顺着斜面滑入定位位置,减少硬碰撞带来的物料损伤和设备震动。

  设计这类零件时还要考虑材料的选型,通常如果是用于普通工装的压紧场景,采用45号钢调质处理即可,表面做发黑处理防锈;如果是用于有耐腐蚀要求的工位,比如食品加工设备或者化工设备的定位工位,可以采用304不锈钢材质,表面做抛光处理。需要注意的是,中心通孔的孔径要比配套螺栓的公称直径大0.5mm到1mm,给安装时的位置调整留出余量,避免因为加工误差导致螺栓无法穿装。压块的厚度方向尺寸需要根据所需的压紧力来核算,通常当压紧力要求在500N到1000N区间时,压块最薄处的厚度不小于8mm,避免锁紧时压块出现弯曲变形。两端的斜切收边除了适配斜面接触的需求,也能减少压块的整体重量,降低安装时的操作强度,同时避免尖锐的边角划伤操作人员。在装配调试时,要保证压块的压紧接触面和工件表面完全贴合,锁紧螺栓时要采用对角分次锁紧的方式,避免单次锁紧力过大导致压块或者工件变形,日常维护时需要定期检查压块的接触面是否有磨损或者凹坑,如果出现磨损量超过0.2mm的情况就需要及时更换,避免影响定位精度。
