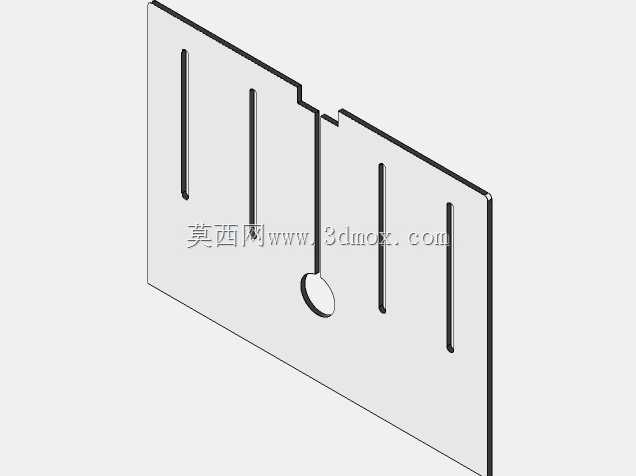

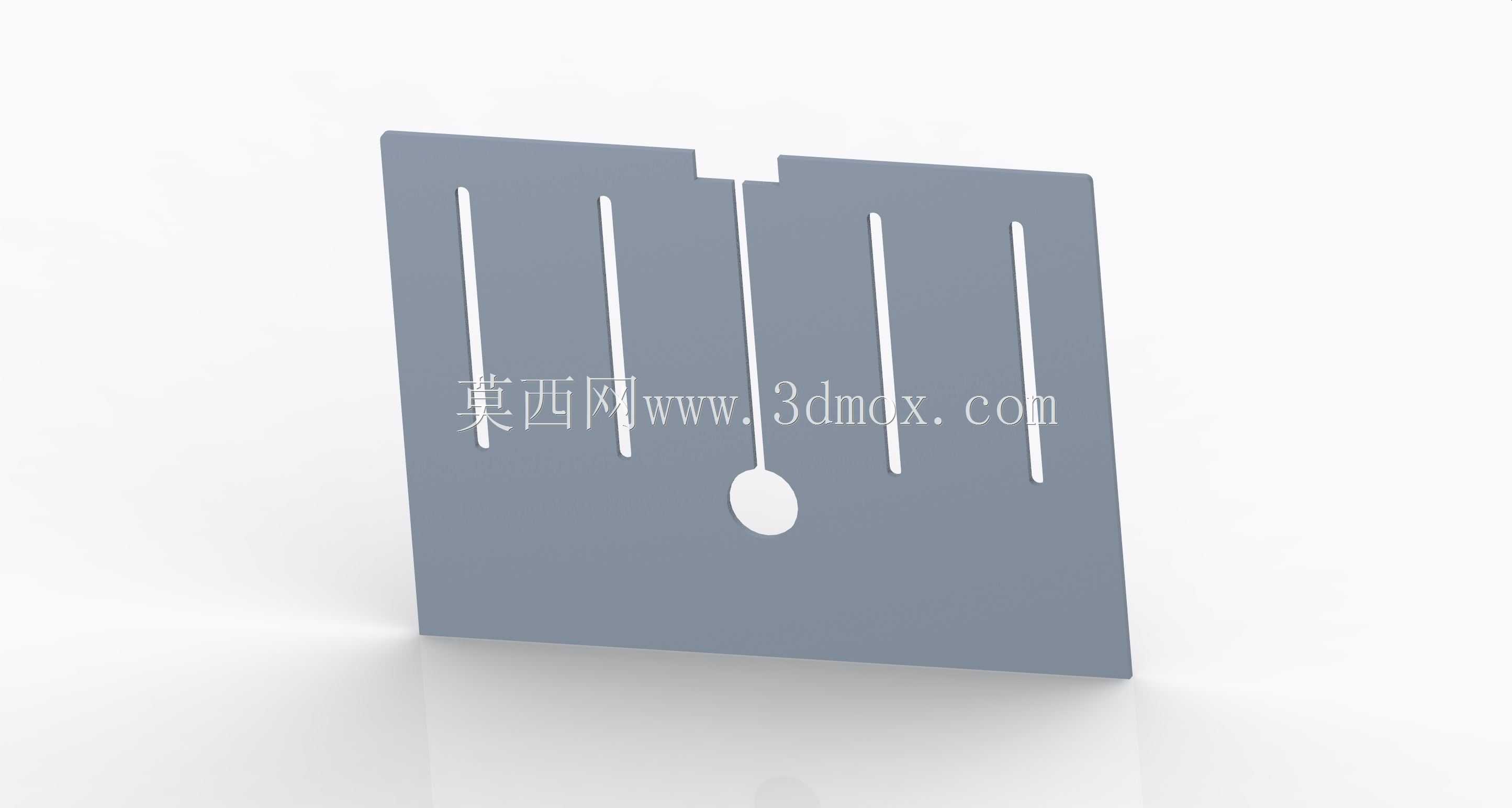

带开槽圆孔的拼接式薄板结构件

　　这类薄板拼接构件在日常的机械结构实训、小型工装夹具的定位挡板、简易物料分隔架的制作场景中十分常见，很多刚接触三维结构设计的从业者，都会从这类规则薄板特征的建模入手，练习拉伸、切除、阵列这类基础特征的操作逻辑，同时也能理解薄板类零件在实际装配里的公差配合要求。从实际用途来看，这类带长开槽与单圆孔的薄板件，既可以作为小型设备上的走线挡板，长槽用来给线束留出规整的穿行空间，避免线束在设备内部晃动剐蹭到运动部件，也可以作为轻型物料架的分隔立板，两块拼接的薄板可以根据实际存放物料的宽度调整拼接间隙，适配不同尺寸的小件物料存放需求，圆孔位置可以用来穿装定位销或者紧固手拧螺丝，快速固定两块板的相对位置，不需要额外制作复杂的连接结构。

　　从设计思路上看，这类构件优先考虑的是薄板加工的工艺性，所有的长槽都采用等宽设计，两端做圆弧收尾，圆弧半径和槽宽保持一致，不管是采用激光切割还是数控冲压加工，都能一次走刀完成成型，不需要额外的二次铣削工序，能有效降低加工成本。两块薄板的拼接边采用错位止口设计，拼接后不会出现平面错位的问题，保证拼接后的整体平面度，长槽的排布间距保持均匀，不管是作为走线槽还是通风槽，都能保证受力均匀，不会因为开槽过多导致薄板整体刚度下降，中间的圆孔位置设置在两块板的拼接缝处，当两块板拼合后圆孔刚好形成一个完整的定位孔，这个设计细节能保证两块板装配时的定位精度，避免拼接后出现槽位不对齐的情况。

　　从外形尺寸与安装边界来看，这类薄板件的厚度通常根据实际使用场景选择1mm到3mm的冷轧钢板或者亚克力板材，整体外轮廓为规则矩形，没有突出的异形结构，安装时只需要在板的四个边角预留安装孔位，就可以直接通过螺丝固定在设备框架或者型材架上，不需要预留额外的操作空间。长槽的宽度通常设置在5mm到10mm之间，既可以满足常规线束的穿行需求，也不会因为槽宽过大导致板的结构强度不足，中间的定位圆孔直径通常和常用的M6或者M8螺丝匹配，不需要额外加工螺纹，直接穿装螺丝配合螺母就可以完成锁紧固定，拆装十分方便。在实际建模过程中，需要注意薄板的折弯避让，如果是采用金属薄板加工，长槽的位置要距离板的折弯边至少两倍板厚的距离，避免折弯时出现槽位变形的问题，拼接止口的配合间隙要根据加工精度预留0.1mm到0.2mm的公差，保证拼接时能够顺利装配，不会出现卡滞的情况。另外这类构件在实际使用中，如果是作为设备的外罩挡板，还可以在板的表面做喷塑或者阳极氧化处理，提升耐锈蚀能力，长槽的边缘要做去毛刺处理，避免穿行线束时割破线束绝缘层，造成安全隐患。很多初学者在建模这类零件时，容易忽略槽位的收尾圆弧和加工工艺的匹配，直接采用直角收尾，不仅加工难度大，还会在直角位置产生应力集中，长期受力容易出现开裂的问题，同时拼接位置的定位孔如果没有设置在拼缝处，单独在每块板上加工半孔，很容易因为装配误差导致孔位错位，无法穿装固定件，这些细节都是实际结构设计中需要重点关注的要点。
