阶梯式带孔安装定位支撑块结构

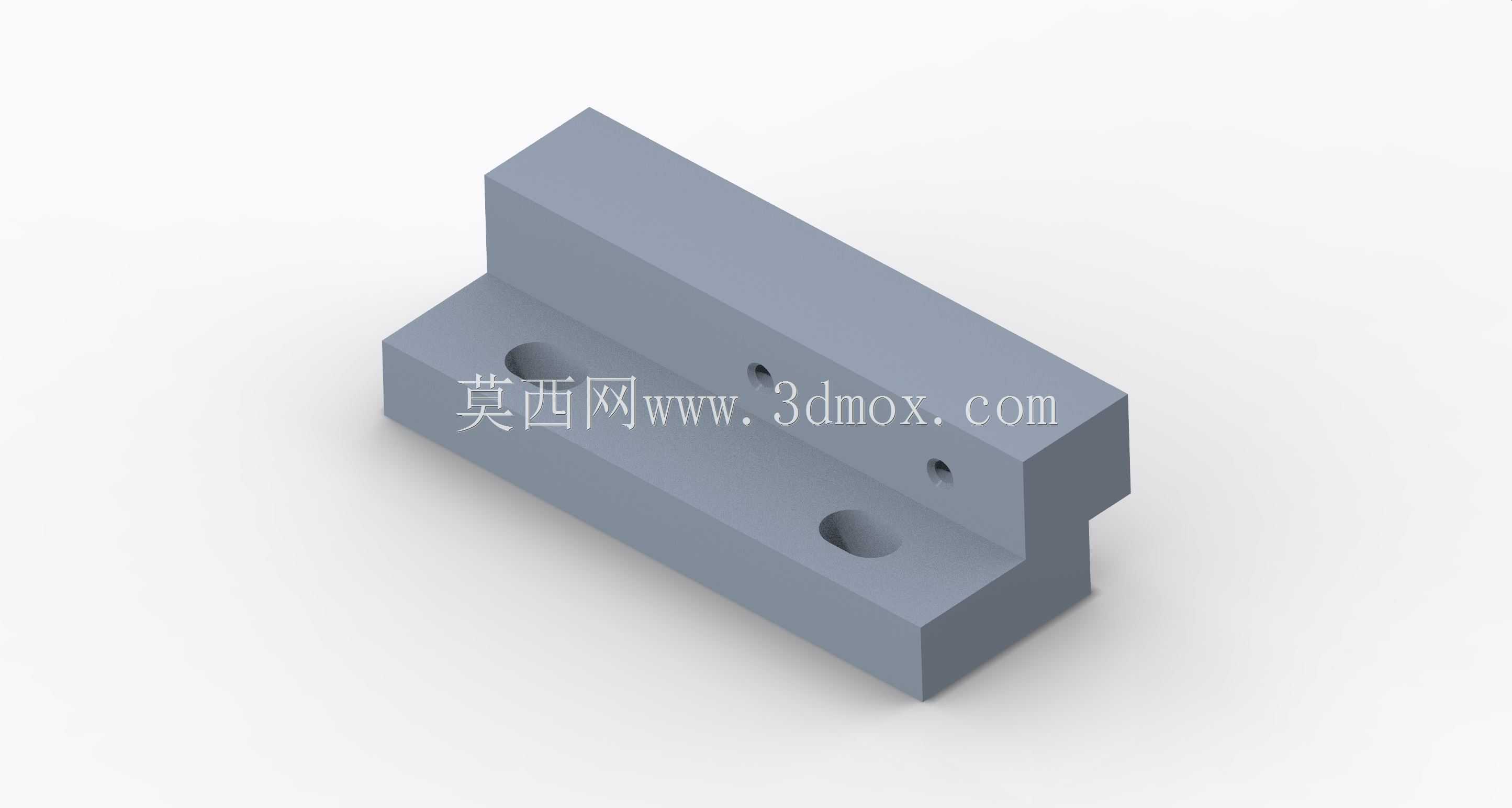

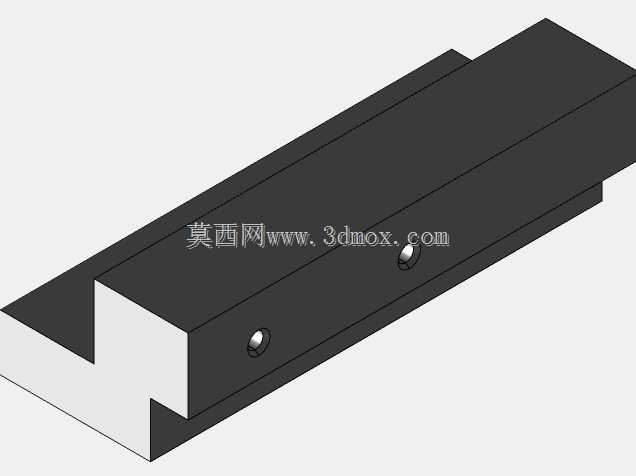

　　在非标自动化生产线、小型工装夹具以及机床辅助定位场景里，这类阶梯式块状支撑构件的出镜率一直很高，它不像传动件那样承担动力传递的核心职能，却在整套设备的装配精度维持、部件位置固定环节起到不可替代的作用。从结构形态上看，该零件采用两级阶梯的块状构型，下层基座宽度大于上层凸台，这种设计首先是为了扩大底部与安装基面的接触面积，降低单位面积的压应力，避免长期承重后基面出现压痕变形，同时上层收窄的凸台可以直接嵌入待支撑部件的对应凹槽内，实现横向的位置约束，不需要额外加装侧向定位销就能完成初步对位，能大幅减少装配时的调整工时。零件本体上分布的多个通孔，分为两种规格，其中两个大直径沉孔贯穿下层基座，是用于穿装紧固螺栓的主安装孔，

　　沉孔结构可以让螺栓头完全没入零件表面以下，不会出现凸起干涉上层部件装配的问题，剩余的小直径孔分布在凸台与基座的衔接区域，一部分可用于安装紧定螺钉，对待支撑部件做侧向顶紧固定，另一部分可作为定位销孔，在需要频繁拆装的工位上，配合圆柱销实现重复定位精度控制，避免多次拆装后出现位置偏移。设计这类支撑块的时候，首先要确认的是安装边界尺寸，也就是下层基座的长宽尺寸必须匹配安装基面的T型槽间距或者预留安装孔位的中心距，不能出现孔位对不上需要现场扩孔的情况，其次是阶梯的高度差，要严格匹配待支撑部件的底面凹槽深度，保证装配后上层凸台的顶面与待支撑部件的凹槽底面完全贴合，不能出现悬空或者顶起过高导致部件倾斜的问题。从材料选型角度看，

　　这类零件如果用于普通工位的静态支撑，选用45号钢做调质处理即可，表面做发黑防锈就能满足使用需求，如果是用于有频繁摩擦、需要反复拆装的工位，可选用40Cr做淬火处理，提升表面硬度减少磨损，若用于有耐腐蚀要求的食品、医药生产线场景，则可以更换为304不锈钢材质，表面做抛光处理避免积垢。在实际装配使用时，需要先将安装基面的毛刺、焊渣清理干净，保证支撑块底面与基面完全贴合，再穿入紧固螺栓按照对角顺序逐步拧紧，避免单颗螺栓一次性锁死导致零件出现翘曲，之后再装入定位销做位置锁定，最后将待支撑部件放置到凸台上，通过小直径孔内的紧定螺钉完成最终固定。这类零件看似结构简单，却直接影响整套工装或者设备的装配精度，建模时需要特别注意孔位的同轴度、

　　阶梯面的平行度公差，两个主安装孔的中心距公差要控制在±0.02mm以内，上下阶梯面的平行度公差不超过0.01mm，否则装配后会出现支撑面倾斜，导致待固定的部件位置偏差，影响后续工序的加工或者装配精度。另外在设计安装孔的沉孔深度时，要提前核算所选螺栓的头部高度，保证沉孔深度比螺栓头厚度大1mm左右，既可以让螺栓头完全沉入，也不会因为沉孔过深削弱零件的结构强度，小直径孔的位置要避开零件内部的应力集中区域，也就是阶梯衔接的直角位置最好做R0.5-R1的圆角过渡，避免长期受力后在转角处出现开裂问题。
