Creo练习用异形铰接支撑结构件

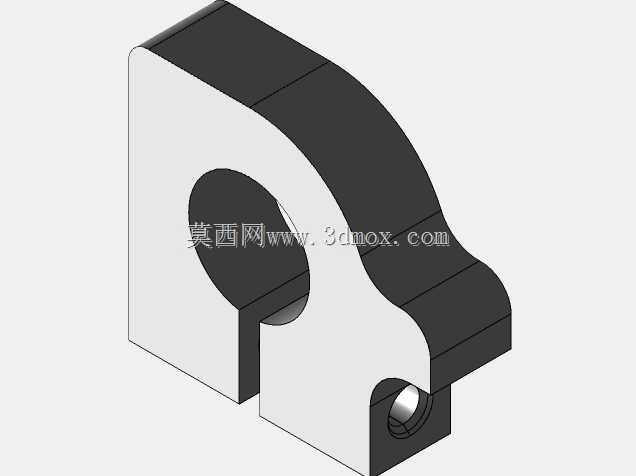

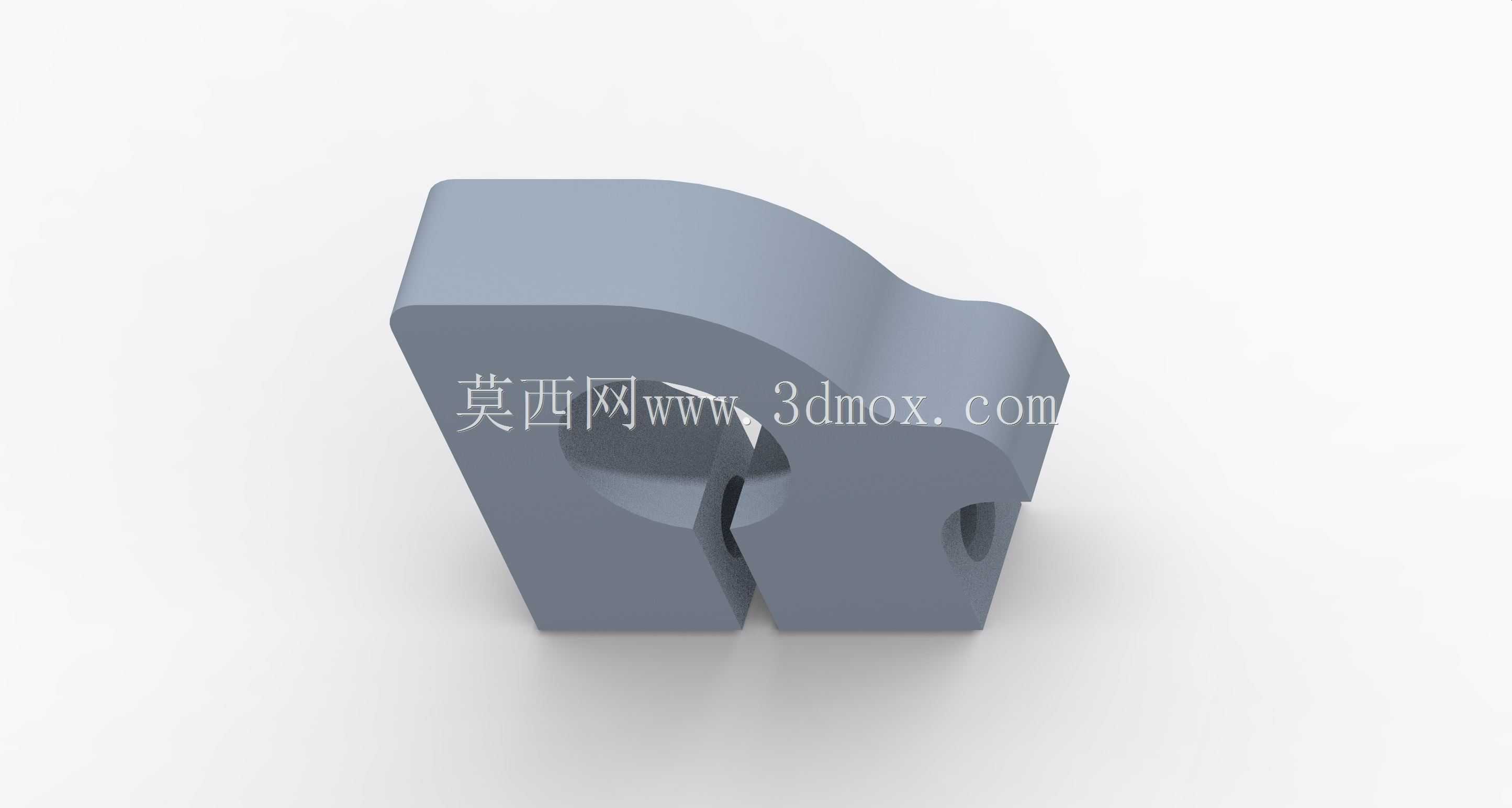

　　这类异形铰接支撑结构件，常见于中小型自动化设备的连杆传动末端、工装夹具的角度调节模块，以及轻工机械的摆动支撑工位，主要承担铰接部位的载荷传递、角度限位以及相邻部件的连接定位作用，在需要小范围摆动调整的机械工位中，能够替代分体式的轴套加支撑座组合，减少装配环节的零件数量，降低装配累计误差。从结构设计逻辑来看，该零件采用一体化铣削成型的结构思路，主体为带弧形过渡的块状基体，一侧开设大直径的铰接通孔，用于穿装铰接销轴，孔位周边做了加厚处理，避免销轴反复转动带来的孔壁磨损，同时在铰接孔的侧方开设窄缝变形槽，依靠槽体的微量变形可以实现铰接阻尼的微调，也能在销轴装配时提供一定的装夹余量，降低过盈装配的难度。零件另一侧延伸出带小安装孔的凸台结构，

　　小安装孔用于固定被支撑的功能部件，凸台与主体的连接位置做了大圆角过渡，避免应力集中导致的断裂风险，整体外形的弧形轮廓并非单纯的造型设计，而是为了避让相邻摆动部件的运动轨迹，防止设备运行过程中出现结构干涉。从安装边界来看，该零件的整体安装空间需要预留出铰接销轴的轴向穿装距离，同时要保证摆动范围内无其他硬质结构遮挡，基体底部的平面为安装定位基准面，装配时需要贴合对应的安装座平面，保证铰接孔的轴线与安装基准面的平行度控制在合理公差范围内，否则会出现销轴卡滞、转动阻力过大的问题。在建模练习过程中，这类零件的绘制重点在于弧形轮廓与孔位的位置约束，变形槽的宽度尺寸需要结合材料的弹性变形量设定，通常采用45号钢或者铝合金加工时，

　　槽宽控制在1-2mm即可满足变形需求，同时不会过度降低零件的整体结构强度。铰接孔的内壁粗糙度需要达到Ra1.6以下，减少销轴转动时的摩擦损耗，小安装孔的位置度公差需要控制在0.05mm以内，保证被连接部件的安装精度。实际应用中，这类零件如果用于载荷较大的工位，还需要在铰接孔内镶嵌铜套或者自润滑轴套，提升耐磨性能，延长零件的使用寿命，变形槽位置可以加装锁紧螺钉，在调整好铰接阻尼后锁紧槽体，避免长期使用后槽体变形导致阻尼失效。不同于标准的铰接座零件，这种异形结构是根据具体设备的安装空间定制化设计的，没有统一的外形尺寸标准，设计时需要结合具体的载荷参数、摆动角度范围、相邻部件的安装位置来调整各部分的尺寸比例，

　　比如铰接孔的直径要匹配所选销轴的直径，基体的厚度要根据承受的径向载荷计算确定，凸台的长度要满足被连接件的安装固定需求。在三维建模过程中，需要重点关注各特征之间的几何约束关系，比如弧形外轮廓与铰接孔的同轴度、小安装孔与铰接孔的中心距、变形槽的对称度等参数，这些参数直接影响后续零件加工的可行性以及装配后的使用性能，很多初学者在绘制这类零件时容易忽略圆角过渡的位置选择，在应力集中的位置遗漏圆角，导致零件实际使用时容易出现断裂问题，同时也容易在运动干涉检查环节出现疏漏，没有预留足够的摆动空间，导致装配后部件无法正常转动。
