C形开口卡扣式机械连接构件

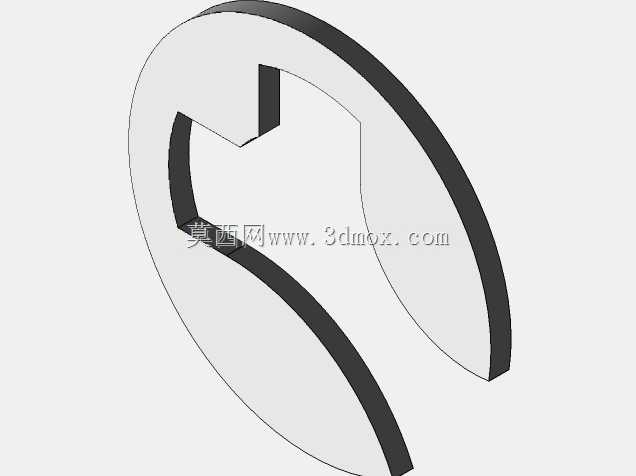

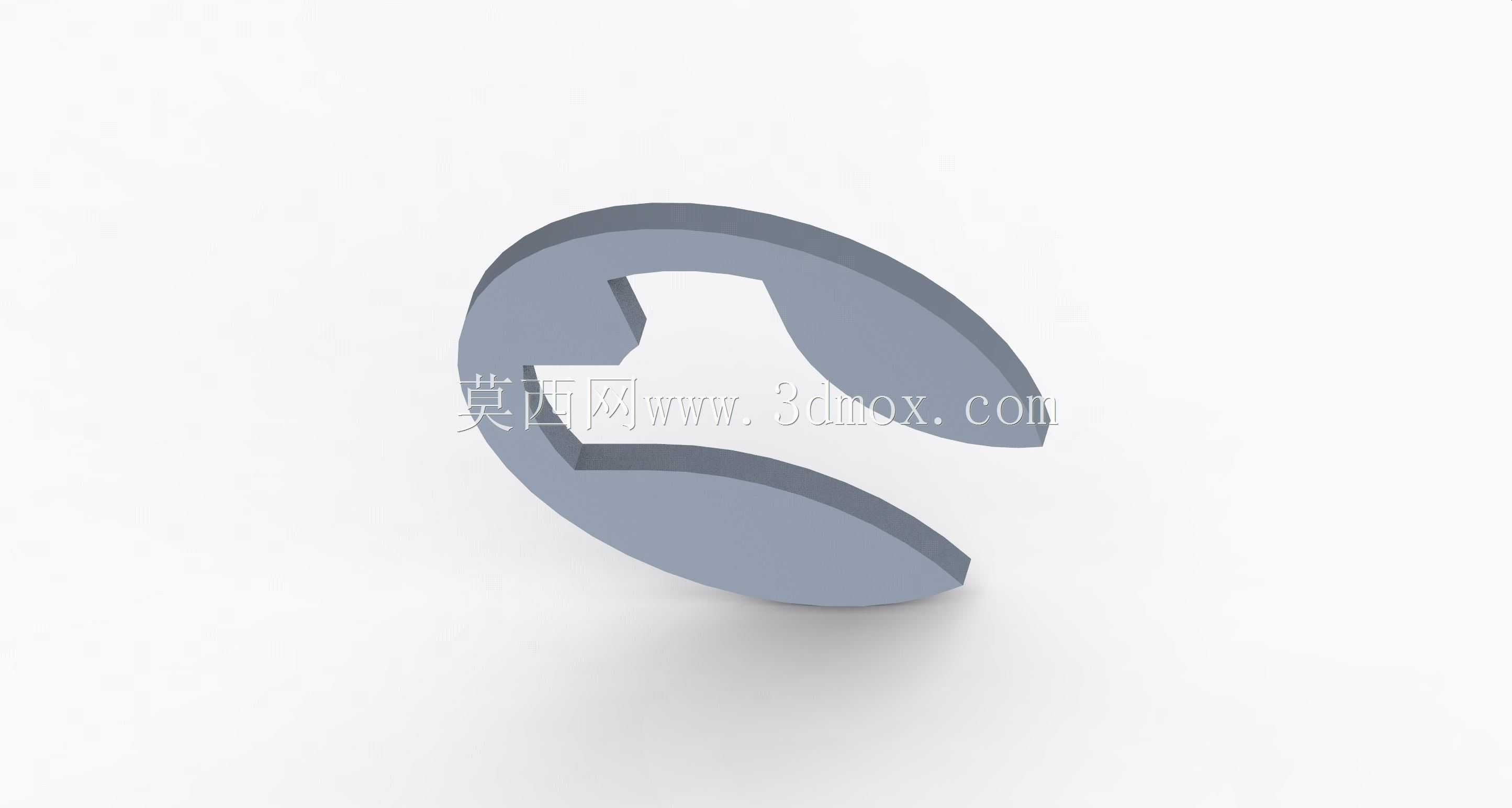

　　这类C形开口的弧形扣合构件，在轻工输送、小型设备舱体快拆结构、工装夹具定位模块里应用十分广泛，很多需要频繁拆装、又要保证径向限位的场景都会用到这类结构，比如小型自动化设备的管线固定卡扣、检测工位的工件临时定位托块、便携设备的壳体快拆扣合结构，都能见到同逻辑的结构设计。从结构本身来看，这个构件采用等厚弧形基体设计，开口处做了对称的斜切导向结构，在实际装配时，不需要完全对准轴向位置，只要将开口对准被连接件的安装轴或者卡槽，施加径向压力就能顺着导向斜面滑入到位，相比全环形的卡箍结构，装配效率能提升40%以上，尤其适合空间狭窄、无法完成轴向套装的安装场景。设计这类构件的时候，首先要根据被连接件的外径确定弧形基体的内弧半径，

　　常规设计里内弧面和被连接件的配合间隙控制在0.1mm到0.2mm之间，既不会因为间隙过大出现晃动，也不会因为过盈量太大导致装配阻力过高。基体的厚度需要根据使用场景的载荷来计算，如果是用于固定轻质管线，厚度可以控制在2mm到3mm，采用普通ABS或者尼龙材质就能满足强度要求；如果是用于金属构件的定位连接，厚度需要提升到5mm以上，采用6061铝合金或者304不锈钢加工，保证反复拆装不会出现塑性变形。开口处的两个导向斜面角度一般取30度到45度，角度太小会导致导向行程过长，浪费安装空间，角度太大则会失去导向作用，装配时容易出现卡滞。构件的两个端面都做了平齐处理，没有多余的凸起结构，安装后不会和周边的其他零部件产生干涉，

　　整体外弧面做了顺滑过渡，没有尖锐棱角，既避免了安装时划伤操作人员，也能减少应力集中，提升构件的疲劳寿命。在实际安装边界上，这类C形卡扣的占用空间非常紧凑，以外弧直径40mm、厚度3mm的规格为例，安装时只需要在径向预留比外弧直径大2mm的操作空间即可，不需要预留轴向的装配移动空间，对于内部空间排布非常紧凑的小型设备来说，这个优势是全环形紧固件无法比拟的。另外，这个结构的开口宽度设计也有讲究，开口宽度一般比被连接件的直径小10%到15%，依靠材料本身的弹性变形卡入到位后，开口处的回弹会产生一定的抱紧力，不需要额外的紧固件就能实现可靠固定，在一些需要快速更换工装的生产线上，这类结构能大幅减少换型时间，降低操作人员的工作强度。

　　从建模逻辑来看，绘制这个构件的时候，首先要绘制内弧和外弧的同心圆轮廓，确定开口的角度和位置，再绘制导向斜面的切除轮廓，通过拉伸命令生成基体之后，对所有的棱边做0.2mm到0.5mm的圆角处理，避免应力集中。如果是用于注塑生产的版本，还要在开口处增加0.5度的脱模斜度，保证注塑成型后能顺利脱模，不会出现粘模的问题。如果是用于机加工的金属版本，要注意内弧面的表面粗糙度控制在Ra1.6以下，保证和被连接件接触时受力均匀，不会因为接触面粗糙导致局部应力过大，出现磨损过快的问题。在实际选型替换的时候，这类C形卡扣可以替代部分开口销、卡簧的使用场景，尤其是在被连接件没有卡槽的情况下，依靠自身的抱紧力和弧形面的摩擦力就能实现可靠固定，不需要在被连接件上额外加工卡槽，降低了配套零件的加工成本。很多户外便携设备的支架连接部位也会采用这类结构，因为户外作业时操作人员可能佩戴手套，不需要精细操作就能完成拆装，相比螺丝连接的结构，不会出现螺丝掉落丢失的问题，环境适应性更强。需要注意的是，这类构件不适合承受大的轴向载荷，如果使用场景存在较大的轴向窜动力，需要在卡扣侧面增加定位销或者限位凸台，避免卡扣从安装位置滑脱。在长期反复拆装的使用场景下，要定期检查开口处的变形量，如果开口张开量超过初始设计值的20%，就需要及时更换，避免因为抱紧力不足导致连接失效。
