Creo练习用L型多孔安装支座结构

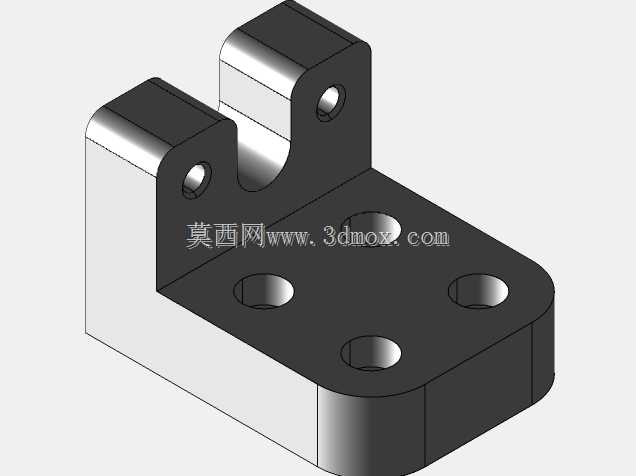

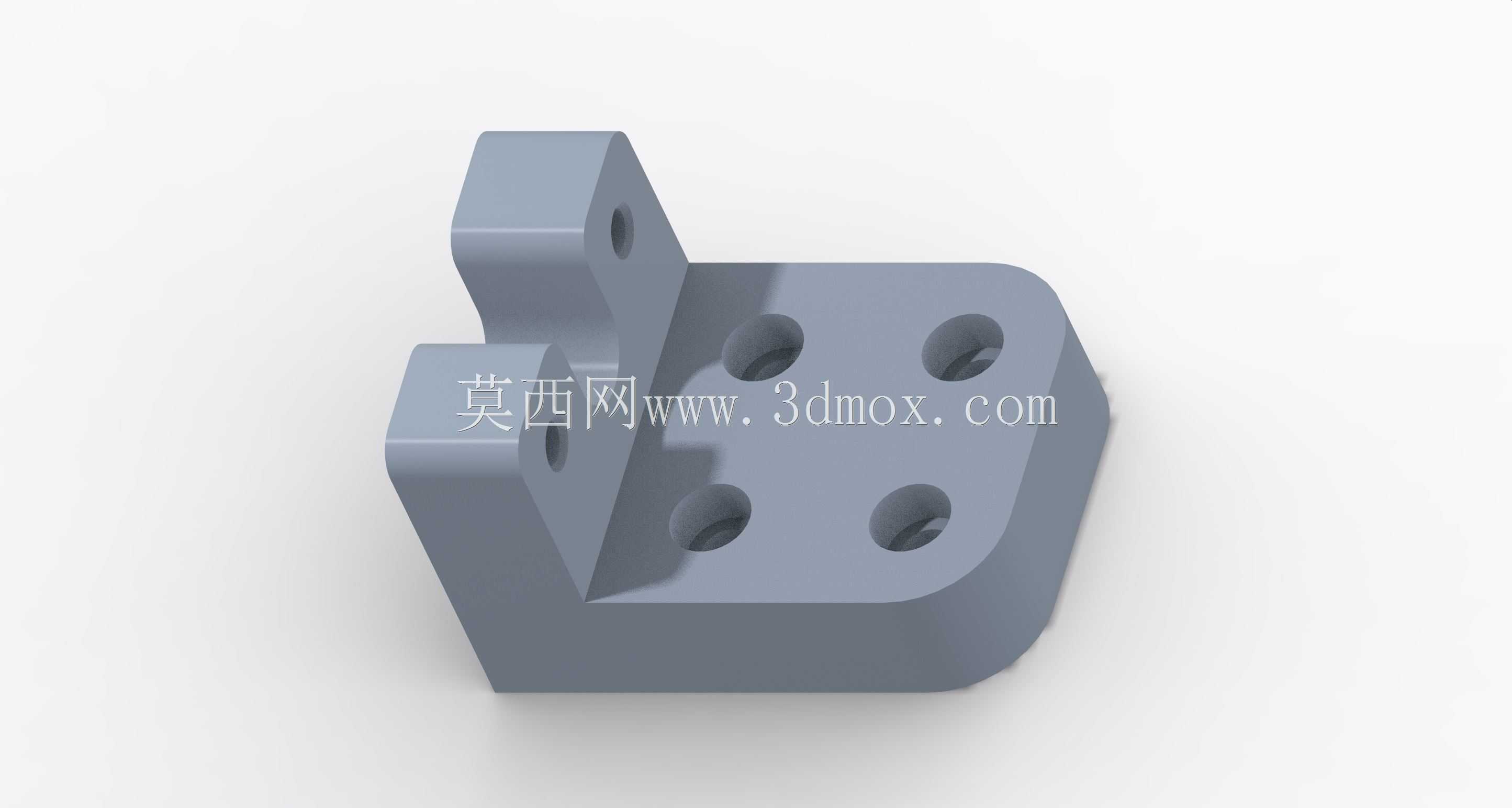

　　日常做结构设计练手的时候，这类带立板的L型支座是很典型的机加工类零件，很多中小型设备的机架侧边、工装台架的定位工位上都能看到类似结构的身影，它的核心作用是给需要垂直安装的小型功能元件提供稳定的固定基准，比如气动管路的阀组安装、小型传感器的支架固定、或者是轻型导向轴的端部支撑，都能用到这类结构。从结构本身来看，底部的近似方形带圆角的安装板是整个零件的承载基础，板面上均匀分布的四个通孔是用来穿装固定螺栓的，安装的时候可以直接把底板贴合在设备的安装基准面上，通过螺栓把整个支座锁死在机架或者台板上，四个孔的排布做了对称设计，不管是正向安装还是旋转90度安装，都能保证螺栓受力均匀，不会出现单侧应力集中的问题，

　　底板边缘做的圆角处理也不是单纯为了好看，机加工的时候能减少锐角崩边的风险，安装的时候也能避免刮伤操作人员或者相邻的管线。立板部分和底板是垂直一体结构，这种一体成型的结构比焊接拼接的支座刚性好很多，不会因为长期受载出现焊缝开裂的问题，立板上的两个通孔是用来固定待安装的功能件的，孔位和底板的安装孔位做了错位避让，穿螺栓的时候不会出现上下螺栓干涉的情况，立板的外侧同样做了圆角过渡，能减少应力集中的问题，毕竟立板是主要承受侧向载荷的部位，长期受交变载荷的时候，锐角位置很容易出现疲劳裂纹，圆角过渡能有效提升零件的使用寿命。做这类零件建模的时候，首先要确定的是底板和立板的垂直精度，这个是整个零件的核心形位公差要求，如果两个面的垂直度超差，

　　安装上去的功能件就会出现倾斜，直接影响设备的运行精度，比如用来装导向轴的话，轴的平行度不够就会出现滑块卡滞的问题。然后是各个安装孔的位置度，底板的四个安装孔要和安装基准面上的螺纹孔位置完全对应，不然现场安装的时候会出现螺栓穿不进去的问题，立板上的安装孔也要和待装配件的孔位匹配，孔距的公差一般要控制在±0.1mm以内，才能保证装配顺畅。另外还要考虑零件的加工工艺性，这类零件一般是用方块料通过铣削加工成型的，建模的时候要注意所有的内角都不能做成清角，因为铣刀本身是带圆角的，清角结构是加工不出来的，除非后续做电火花加工，那样会大幅提升加工成本，所以非配合面的内角都要做和铣刀半径匹配的圆角，配合面的话如果有清角要求就要提前预留退刀槽。

　　从安装边界来看，这类支座的整体高度不高，占用的安装空间很小，底板的投影面积也不大，适合在设备内部空间比较紧凑的位置使用，不需要预留太大的操作空间，安装的时候只需要从上方或者侧面拧螺栓就能完成固定，后期维护拆卸也很方便。另外零件的壁厚设计也比较均匀，不管是底板还是立板的厚度都保持了一致，这样不管是用金属材料切削加工，还是用塑料件注塑成型，都不会因为壁厚不均出现变形的问题，要是做铝合金材质的话，还可以在非配合面做阳极氧化处理，提升零件的防锈能力和表面硬度，延长在车间潮湿环境下的使用寿命。很多刚接触三维建模的新手在做这类练习的时候，很容易忽略工艺性的问题，比如把所有的边都做成直角，或者孔位的位置没有考虑螺栓头的容纳空间，导致实际加工出来的零件没法装配，这类练习的核心其实不是把外形画得像，而是要在建模的过程中同步考虑加工、装配、使用全流程的需求，建出来的模型要能真正落地加工，能用到实际设备里，才算是达到了练习的目的。
