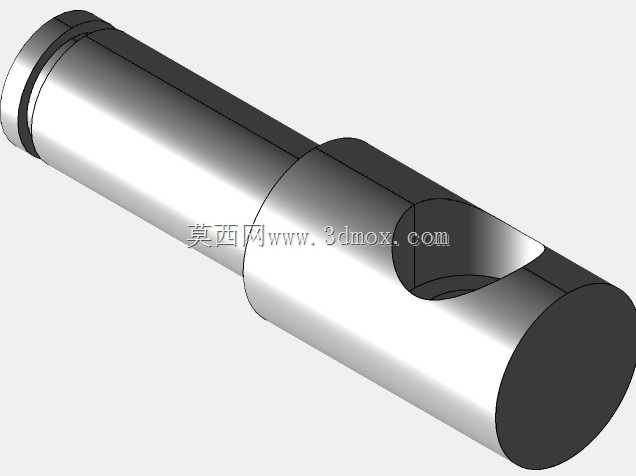

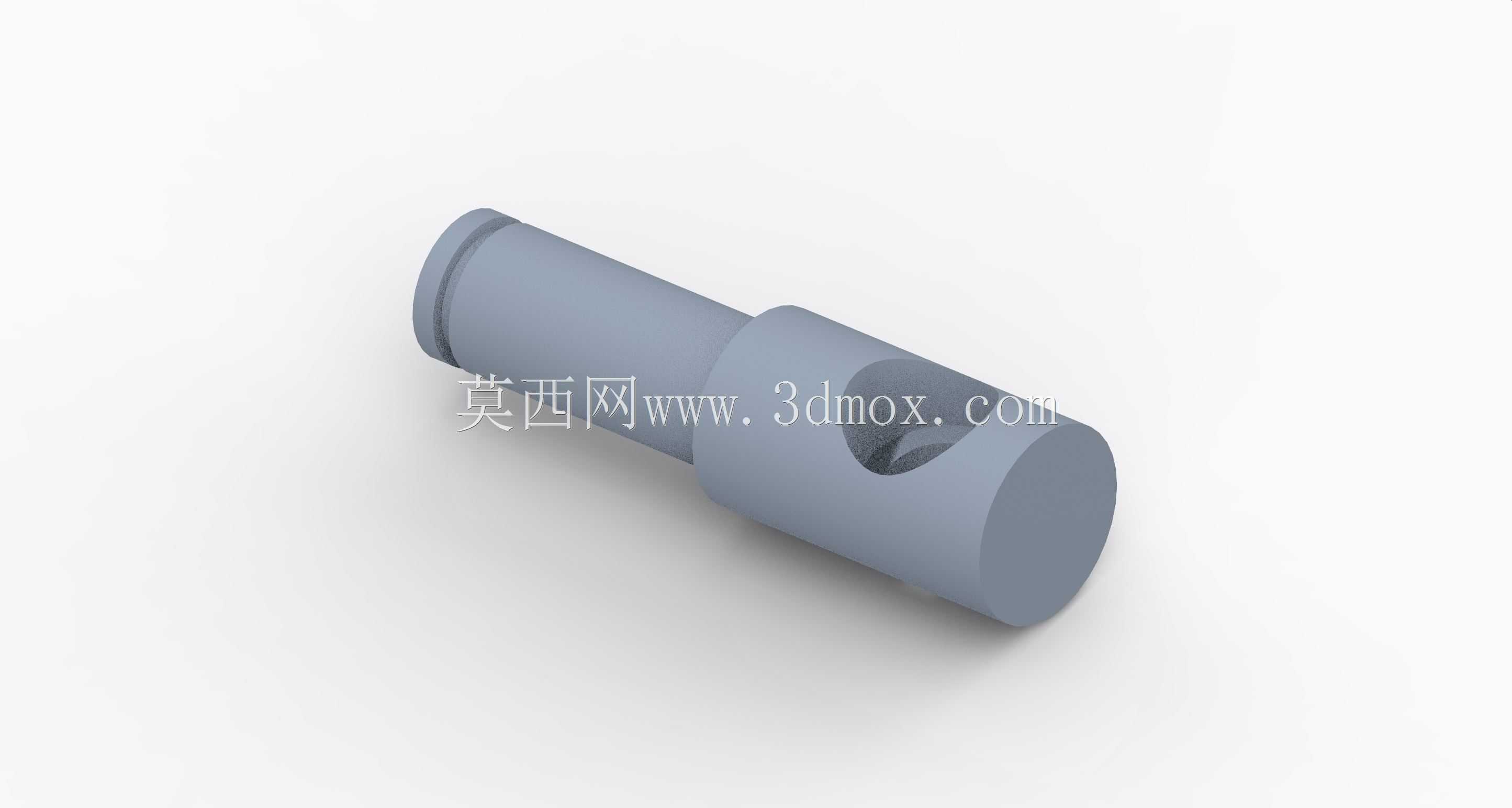

这类带凸缘开槽结构的阶梯轴构件,在轻工输送设备、小型工装夹具、通用传动机构里的应用十分普遍,很多做非标设备结构设计的工程师,在做小载荷的工位定位、间歇传动结构时,经常会用到这类零件。从实际使用场景来看,它往往承担着两个核心作用:一端的小直径轴段用来穿装衬套或者滚动轴承,作为整个构件的回转支撑基准,和安装座上的孔位配合时,轴段的外径公差一般会选h7或者g6级,保证转动时的同轴度,不会出现卡滞或者径向窜动超差的问题;而带开槽的大直径凸缘段,一方面是作为轴向定位的台阶面,顶住安装座的端面或者轴承内圈,控制整个轴的轴向窜动量,另一方面凸缘上开出的通槽,是用来和拨杆、定位销做配合的,当外部机构拨动销件卡入槽内时,就能带动轴做定角度的回转,或者在轴转动到指定角度时,通过槽的侧壁顶住定位件实现周向锁止,很多手动分度的小型工装、间歇送料的小型机构里,都是靠这类结构来实现角度控制的,比单独做槽轮结构成本低很多,加工难度也小,适合小载荷、低转速的工况。
从设计思路上看,这个零件的结构完全是围绕功能需求做的减法设计,没有多余的冗余结构:首先是轴段的阶梯差设计,小直径段的长度要比安装座上的支撑孔深度长出1到2毫米,避免装配时轴端顶到端盖出现装配干涉,同时轴段根部要做0.5到1毫米的退刀槽圆角,一方面是车削加工时方便退刀,另一方面能减少轴肩位置的应力集中,避免反复受载时出现根部断裂的问题。凸缘部分的外径设计,要比配合的拨杆活动范围大出3到5毫米,保证拨杆在槽内滑动时不会脱出凸缘的端面,而凸缘上的开槽宽度,要比配合的销件直径大0.1到0.2毫米,既不能间隙太大导致传动时出现明显的冲击空程,也不能间隙太小导致销件卡入槽内时出现卡涩,槽的深度要贯穿整个凸缘的径向,同时槽的两个侧壁要做平行度管控,保证和销件接触时受力均匀,不会出现单侧磨损过快的问题。
在安装边界的考量上,这个零件的轴向安装尺寸是从轴段最外端到凸缘外侧端面的总长度,设计时要给端部的锁紧挡圈或者卡簧留出足够的安装空间,一般轴端会加工一个1毫米左右深度的卡簧槽,用来装轴用弹性挡圈,限制轴从支撑孔里脱出;径向的安装边界则是凸缘的最大外径,安装座上对应凸缘的位置要开出足够的避让沉孔,沉孔的直径要比凸缘外径大2毫米以上,深度要覆盖凸缘的轴向厚度,保证轴转动时凸缘不会和安装座的壁面发生摩擦。另外在细节设计上,轴的所有锐边都要做0.2毫米的倒角,一方面是装配时方便导入轴承或者衬套的内孔,避免刮伤配合件的表面,另一方面也能去除加工时产生的毛刺,防止装配过程中毛刺脱落掉进到传动副里造成磨损。这类零件一般选用45号钢做毛坯,调质处理到HB220-250就能满足大部分工况的强度要求,如果是在有轻微腐蚀的环境里使用,也可以换成304不锈钢材质,表面不需要做额外的涂装,只要配合面的粗糙度达到Ra1.6就能满足使用要求,非配合面做到Ra3.2就足够,加工时先车削外圆和台阶,再铣削凸缘上的通槽,最后做去毛刺和倒角处理,加工工序简单,量产时的成本控制空间很大,非常适合通用机械设备里的小载荷传动、定位场景使用。
