带多安装孔位的异形机械定位支撑块

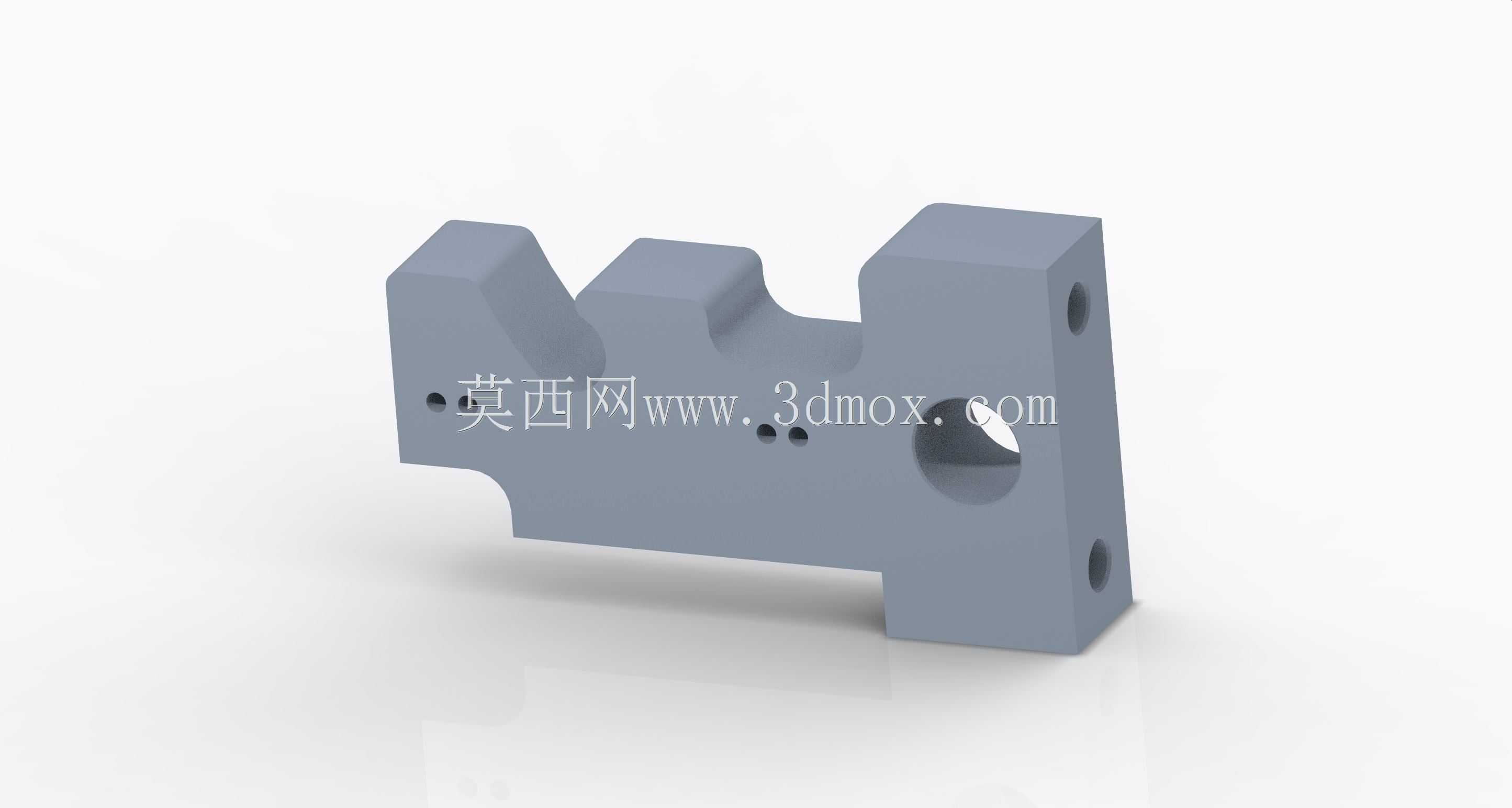

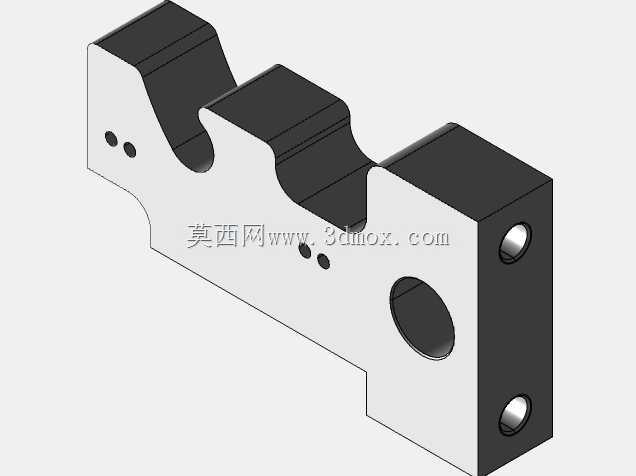

　　在非标自动化生产线的工位定位环节，这类异形支撑块常被用作工装夹具的基础承力构件，承担工件定位、侧向限位以及辅助支撑的复合功能，区别于标准型材拼接的支撑结构，一体化铣削成型的块体不存在拼接间隙带来的定位偏差，在高频次工件上下料的往复冲击下，能长期保持位置精度不发生偏移。从结构设计逻辑来看，块体上不同孔径的通孔承担着差异化的功能：分布在块体右侧立面的上下同轴通孔，用于穿装锁紧螺栓将整个构件固定在工装基板上，孔位的同轴度公差控制在0.02mm以内，避免锁紧时出现块体偏斜；块体正面的大直径沉孔，用于嵌装缓冲衬套，在工件落位时起到硬接触缓冲作用，减少金属碰撞产生的噪音与接触面磨损；正面排布的两个小直径浅孔，是定位销的安装孔，

　　通过与工件底部的工艺孔配合，实现工件放置时的快速对位，无需反复调整位置。块体顶部的异形缺口并非随意设计，左侧的斜向缺口是为了避让工件上的突出折弯结构，避免工件落位时与支撑块发生干涉，中间的内凹圆弧槽是为了匹配工件底部的圆弧凸台，增大接触面积减少局部压强，右侧的凸起立边则作为侧向定位基准，限制工件在水平方向的窜动。从安装边界来看，块体底部为全平面结构，可直接贴合在工装基板的T型槽面上，无需额外加工适配沉台，整体外轮廓的长宽高尺寸适配常规小型工装的安装空间，不会占用过多工位布局面积，相邻安装孔的间距符合通用工装的孔系标准，可直接与现有基板的预留孔位匹配，无需二次打孔加工。在实际设备运行场景中，

　　这类支撑块多用于小型五金零件的机加工上下料工位、装配线的工件预定位工位，相比焊接成型的支撑构件，一体化铣削的块体抗形变能力更强，在长期承受工件垂直方向压力与侧向剪切力的工况下，不会出现焊缝开裂的问题，日常维护仅需定期清理接触面的切屑与油污，无需频繁更换校准。设计过程中需要重点关注各功能面的平面度要求，与工件接触的定位面平面度公差需控制在0.015mm以内，保证工件放置后不会出现倾斜，各安装孔的位置度公差需匹配工装基板的孔位精度，避免出现螺栓无法穿装的问题，同时块体的棱边均做了0.5mm的倒角处理，既避免安装时划伤操作人员，也能减少应力集中，提升块体的抗冲击寿命。
