带侧孔开槽圆弧底座机械零件结构

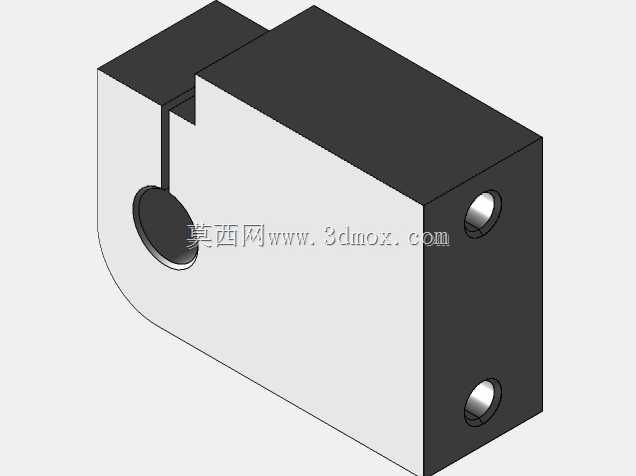

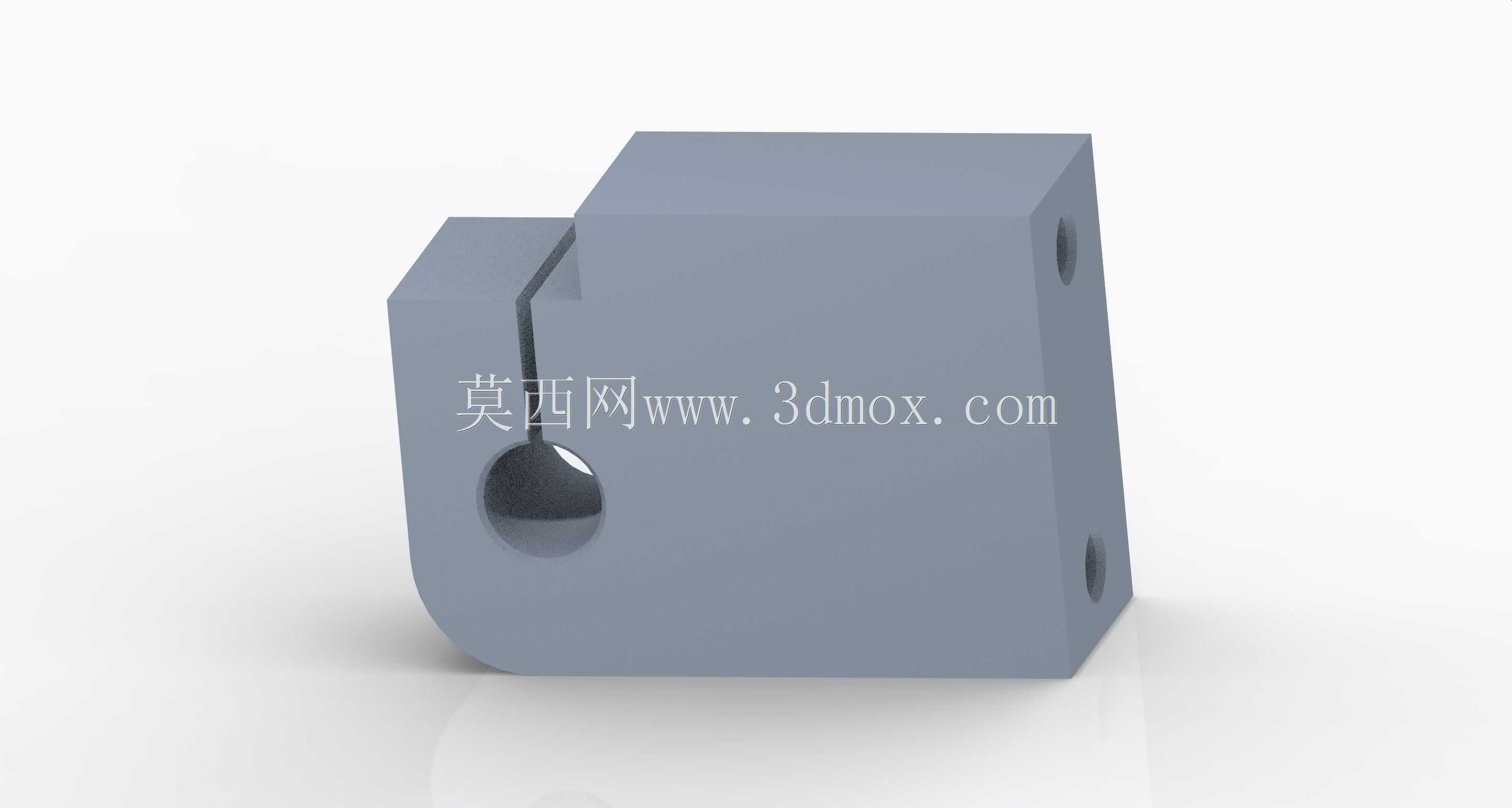

　　这类带侧部通孔、单侧开槽、底部圆弧过渡的块状安装零件，在轻工自动化输送线的侧边定位工位、小型工装夹具的固定基座场景中十分常见，日常多作为相邻执行组件的连接承载件使用，承担定位销穿装、相邻构件限位、小型气缸侧装支座的功能。从结构设计逻辑来看，主体采用方块式基体是为了获得足够的安装贴合面，保证和安装基板接触时的平面度，减少装配后的应力集中；单侧开设的窄槽并非工艺退刀槽，而是为了穿装薄型检测挡片，槽宽尺寸控制在刚好容纳挡片厚度的范围，避免挡片在槽内出现窜动，槽的深度延伸至侧孔的上沿位置，让穿装在侧孔内的销轴可以同时贯穿挡片的安装孔，实现挡片的无额外紧固件固定，减少装配零件数量。侧部的两个垂直分布的螺纹孔，是用来安装紧定螺钉的，

　　当销轴穿入主体侧孔后，两个紧定螺钉从垂直方向顶紧销轴的圆柱面，既可以防止销轴轴向窜动，也能限制销轴的周向转动，这种固定方式相比键连接更节省空间，适合这类小尺寸安装座的紧凑布局需求。底部的圆弧过渡设计，不是单纯为了外观倒角，而是为了避开安装基板上的凸起焊缝或者相邻零件的圆角干涉，在装配时不需要对安装面做额外的打磨避让，直接贴合即可，圆弧的半径取值和常见的铝型材安装面圆角、焊接构件的焊脚半径匹配，适配多数常规安装场景。零件的整体外形尺寸控制在小型安装件的常规范围，长度方向的尺寸刚好满足侧孔的穿装深度加上两端壁厚要求，宽度方向和槽的位置匹配，不会因为槽的开设降低基体的结构强度，壁厚取值满足铸铁或者铝合金加工的最小壁厚要求，

　　不会出现加工变形问题。安装边界方面，零件的背部是完整的平面，作为主要安装基准面，上面可以开设两个沉头孔用来穿装内六角螺栓，将整个零件固定在设备的基板或者型材立面上，沉头孔的位置避开内部的侧孔和开槽位置，防止钻孔时打穿内部腔体，影响结构强度。在实际建模过程中，这类零件需要优先确定背部安装基准面的平面度要求，再以此为基准推导侧孔的同轴度、开槽的对称度公差，圆弧底部的轮廓需要和安装面的干涉区域做匹配校验，避免装配时出现缝隙。日常使用中，这类零件承受的载荷主要是销轴传递的径向力，以及挡片触发时的微小冲击力，基体的强度完全可以满足常规工况下的使用需求，不需要额外做加强筋结构，保持方块式的简洁外形也能减少加工时的铣削工序，降低加工成本。

　　零件的所有棱边都做了微小的倒角处理，去除加工毛刺，避免装配时划伤操作人员，也能减少应力集中点，提升零件的疲劳寿命。在设备维护时，只需要松开侧部的紧定螺钉，就可以抽出销轴更换磨损的挡片，不需要拆卸整个基座，维护操作十分便捷，这种结构设计也让零件的互换性更强，同规格的基座可以适配不同厚度的挡片和不同直径的销轴，只需要调整侧孔和槽的尺寸即可，不需要重新设计整体基体结构。
