Creo练习用异形卡扣式机械限位构件

项目分类:通用机械零部件 发布时间:2021-12-29 ID:481355
  • Creo练习用异形卡扣式机械限位构件
  • Creo练习用异形卡扣式机械限位构件

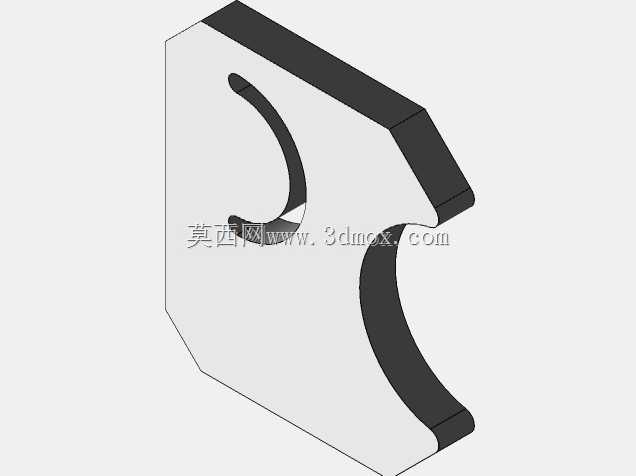

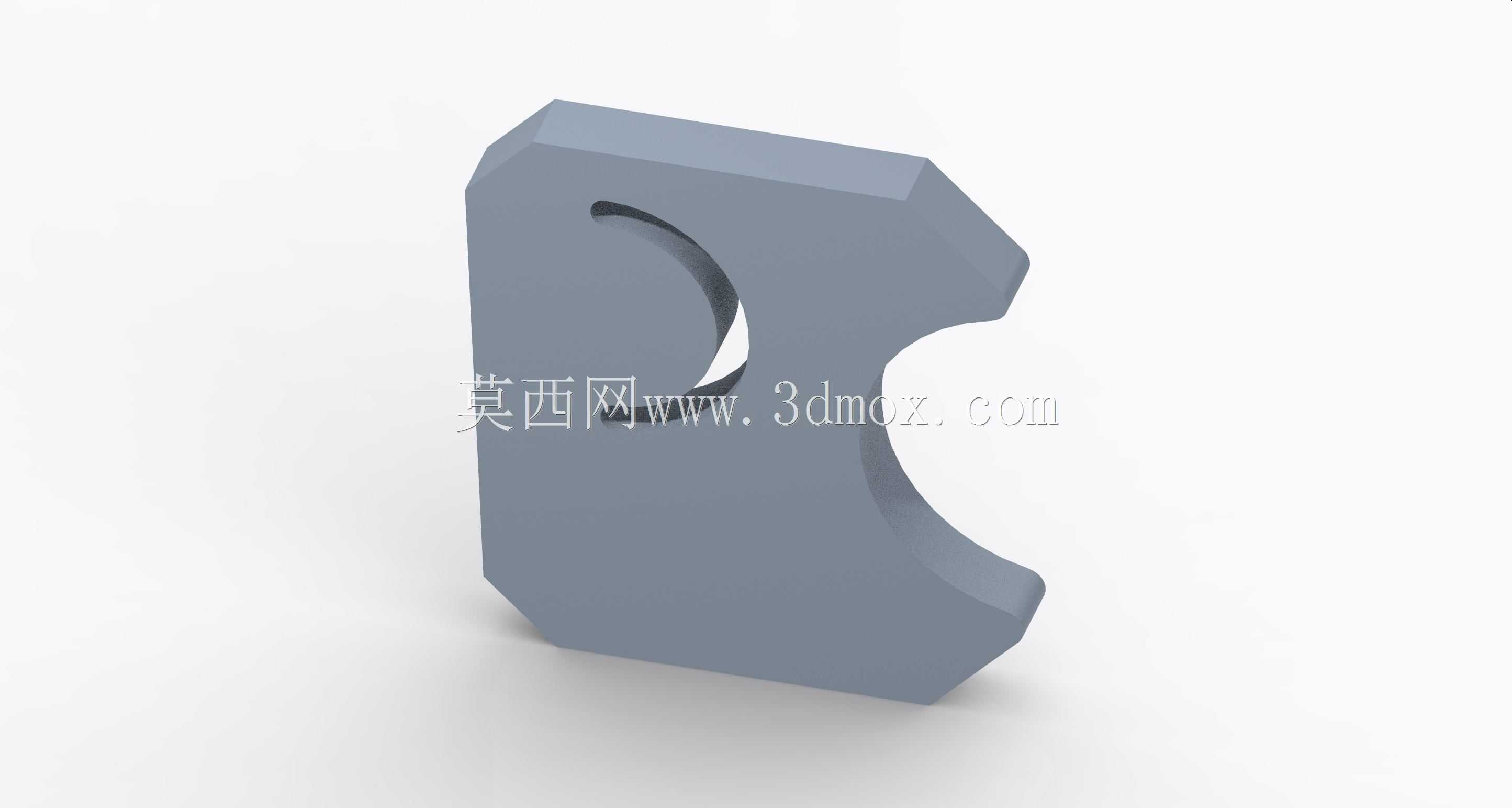

  这类带异形曲面与内嵌卡扣槽的构件,常出现在轻工自动化生产线的料道限位、小型工装夹具的快速锁紧工位,也可作为模块化治具的定位嵌件使用,在手动装配工位、半自动上下料机构中承担单侧卡位、行程止挡的作用,不需要额外紧固件即可完成快速嵌装,适配小空间内的快速拆装需求。从结构特征来看,构件整体采用等厚实体切削成型,主体轮廓一侧为平直基准面,用于贴合安装基座的定位面,保证装配后无侧向偏移;另一侧设计了两段连续的圆弧凹面,分别对应不同直径的对接杆件卡位需求,上部的半开放圆弧槽可卡入直径较小的圆柱销,下部的大半径凹弧则适配更大尺寸的圆管或轴类件,两段弧面过渡处做了小倒角处理,避免卡入零件时出现应力集中刮伤对接件表面。

  构件上部的内嵌月牙形卡槽是核心功能结构,槽宽与常用的标准卡簧厚度匹配,槽深经过受力验算,当卡簧卡入后可承受垂直于安装面方向120N的静拉力,不会出现脱槽失效的情况,卡槽入口处做了15度的导入斜角,方便装配时快速对位,不需要额外辅助工具即可完成卡簧压装。设计过程中优先以安装基准面为草图绘制基准,先拉伸出主体的等厚实体,再通过两次切除拉伸分别做出两侧的异形轮廓,上部的月牙槽采用扫描切除方式成型,保证槽壁的曲面顺滑度,所有棱边均做了R0.5的圆角处理,既消除加工后的锐边毛刺,也能降低热处理环节的应力开裂风险。安装边界方面,构件整体厚度为12mm,平直基准面的平面度公差控制在0.02mm以内,

  两个圆弧卡位的同轴度相对于基准面的垂直度公差为0.03mm,安装时仅需要在基座上加工出对应轮廓的沉槽,将构件嵌入后通过侧面的顶丝固定即可,不需要在构件本身加工安装孔,最大程度保留了构件的整体结构强度,避免开孔带来的应力薄弱点。这类构件在实际使用中,常配合压缩弹簧组成弹性限位机构,当对接轴件推入时,构件沿安装槽小幅压缩弹簧让位,待轴件到达卡位位置后,弹簧推动构件复位卡入轴件的对应环槽,完成轴向定位,解锁时仅需要手动拨动构件侧边的拨杆即可退出卡位,操作便捷,适合频繁拆装的工位使用。建模过程中需要重点关注曲面的连续性,尤其是两段凹弧与平直端面的过渡位置,要保证相切连续,避免加工时出现刀路顿挫,同时要核对卡槽的位置尺寸,保证卡入后卡簧的受力点位于卡槽的中心位置,避免偏载导致卡簧变形脱出。
